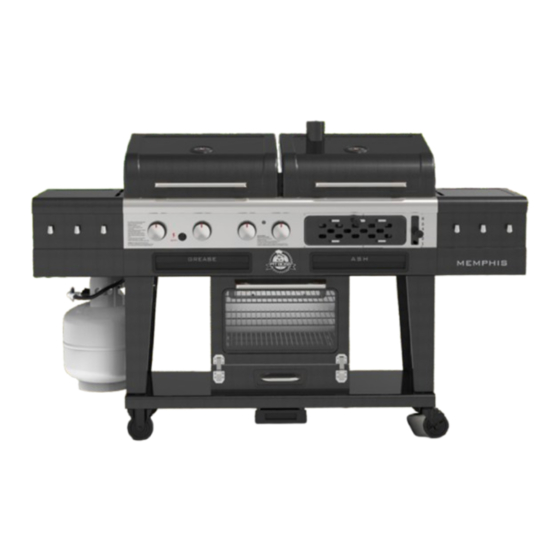

MEMPHIS ULTIMATE 2.0
MANUEL DE L'UTILISATEUR | MANUAL DEL PROPIETARIO
WARNING: PLEASE READ THE ENTIRE MANUAL BEFORE INSTALLATION AND USE OF
THIS ELECTRIC APPLIANCE. FAILURE TO FOLLOW THESE INSTRUCTIONS COULD RESULT
IN PROPERTY DAMAGE, BODILY INJURY OR EVEN DEATH. CONTACT LOCAL BUILDING OR
FIRE OFFICIALS ABOUT RESTRICTIONS AND INSTALLATION INSPECTION REQUIREMENTS
IN YOUR AREA.
AVERTISSEMENT : VEUILLEZ LIRE L'INTÉGRALITÉ DU MANUEL AVANT L'INSTALLATION
ET L'UTILISATION DE CET APPAREIL ÉLECTRONIQUE. LE NON-RESPECT DE CES
INSTRUCTIONS PEUT ENTRAÎNER DES DOMMAGES AUX BIENS, DES BLESSURES OU MÊME
LA MORT. COMMUNIQUEZ AVEC LES AUTORITÉS LOCALES EN MATIÈRE D'INCENDIE ET DE
BÂTIMENT CONCERNANT LES RESTRICTIONS ET LES EXIGENCES D'INSTALLATION DANS
VOTRE RÉGION.
ADVERTENCIA: LEA EL MANUAL COMPLETO ANTES DE INSTALAR Y UTILIZAR ESTE
APARATO ELÉCTRICO. INCUMPLIR ESTAS INSTRUCCIONES PODRÍA CAUSAR DAÑOS
MATERIALES, LESIONES CORPORALES, E INCLUSO LA MUERTE. CONSULTE A SUS
FUNCIONARIOS LOCALES DE CONSTRUCCIÓN Y CONTROL DE INCENDIOS PARA
INFORMARSE SOBRE LAS RESTRICCIONES Y LOS REQUISITOS DE INSPECCIÓN DE
INSTALACIONES EN SU REGIÓN.
OWNER'S MANUAL
IMPORTANT, READ CAREFULLY, RETAIN FOR
FUTURE REFERENCE. MANUAL MUST BE READ
BEFORE OPERATING!
IMPORTANT, PRENEZ CONNAISSANCE DE
CE DOCUMENT ET CONSERVEZ-LE POUR
RÉFÉRENCE ULTÉRIEURE VOUS DEVEZ LIRE CE
GUIDE AVANT D'UTILISER LE BARBECUE !
IMPORTANTE, LEA DETENIDAMENTE,
CONSERVE PARA REFERENCIA FUTURA. ¡DEBE
LEER EL MANUAL ANTES DE LA OPERACIÓN!
MODEL / MODÈLE / MODELO : PBMEMU2
PART / PIÈCE / PARTE : 10896
300522
4-IN-1
COMBINATION
GRILL
GRIL COMBINÉ
4 EN 1
PARRILLA
COMBINADA
4 EN 1
FOR OUTDOOR AND HOUSEHOLD USE ONLY. NOT FOR
COMMERCIAL USE. FUEL AND ACCESSORIES NOT INCLUDED.
RÉSERVÉ À L'USAGE EXTÉRIEUR ET RÉSIDENTIEL
UNIQUEMENT. NON DESTINÉ À UN USAGE COMMERCIAL.
CARBURANT ET ACCESSOIRES NON INCLUS.
SOLO PARA USO EN EXTERIORES Y EN EL HOGAR. NO ES PARA
USO COMERCIAL. COMBUSTIBLE Y ACCESORIOS NO INCLUIDOS.
