Ajuste de la posición del
brazo de control
No se necesitan piezas
Procedimiento

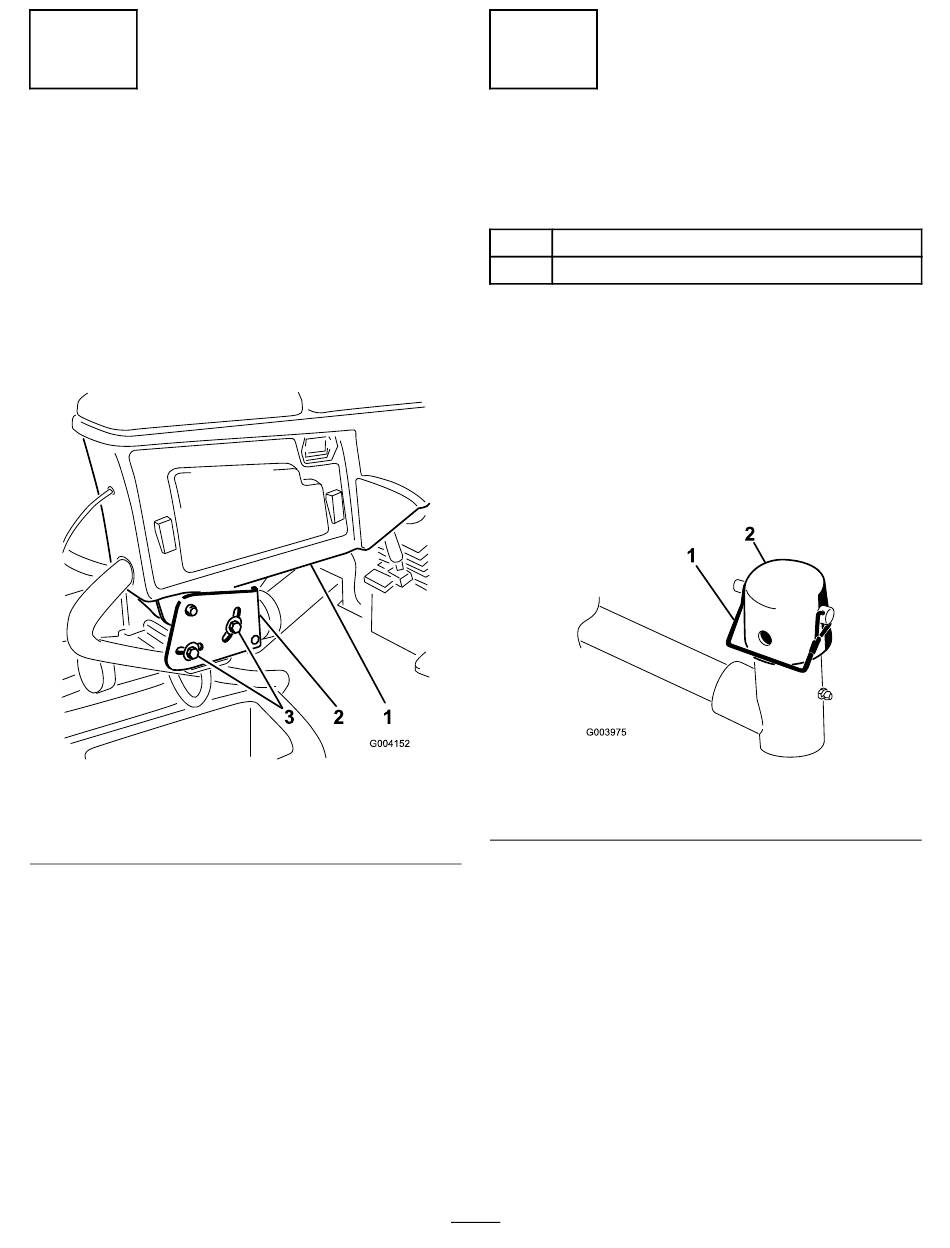

La posición del brazo de control puede ajustarse
según sus preferencias.
1. Afloje los 2 pernos que fijan el brazo de control
al soporte de retención
1. Brazo de control
2. Soportes de retención
2. Gire el brazo de control a la posición deseada
y apriete los 2 pernos.
(Figura 3).
Figura 3
3. Pernos (2)
3
Instalación de las unidades
de corte
Piezas necesarias en este paso:
1 Guía de mangueras delantera derecha
1 Guía de mangueras delantera izquierda
Preparación de la máquina
1. Retire los motores de molinete de los soportes
de transporte.
2. Retire y deseche los soportes de transporte.
3. En el brazo de elevación de cada una de
las unidades de corte, retire el pasador de
seguridad que sujeta el capuchón al brazo
giratorio, y retire el capuchón
g004152
1. Pasador de seguridad
Preparación de las unidades de
corte
1. Retire las unidades de corte de sus embalajes.
2. Móntelas y ajústelas según las instrucciones del
Manual del operador de la unidad de corte.
3. Asegúrese de que el contrapeso
instalado en el extremo correcto de la unidad
de corte, según lo indicado en el Manual del
operador de la unidad de corte.
12
(Figura 4).
Figura 4
2. Capuchón
(Figura
g003975
5) está
