1. 51 mm (2.0")
2. 38 mm (1.5")

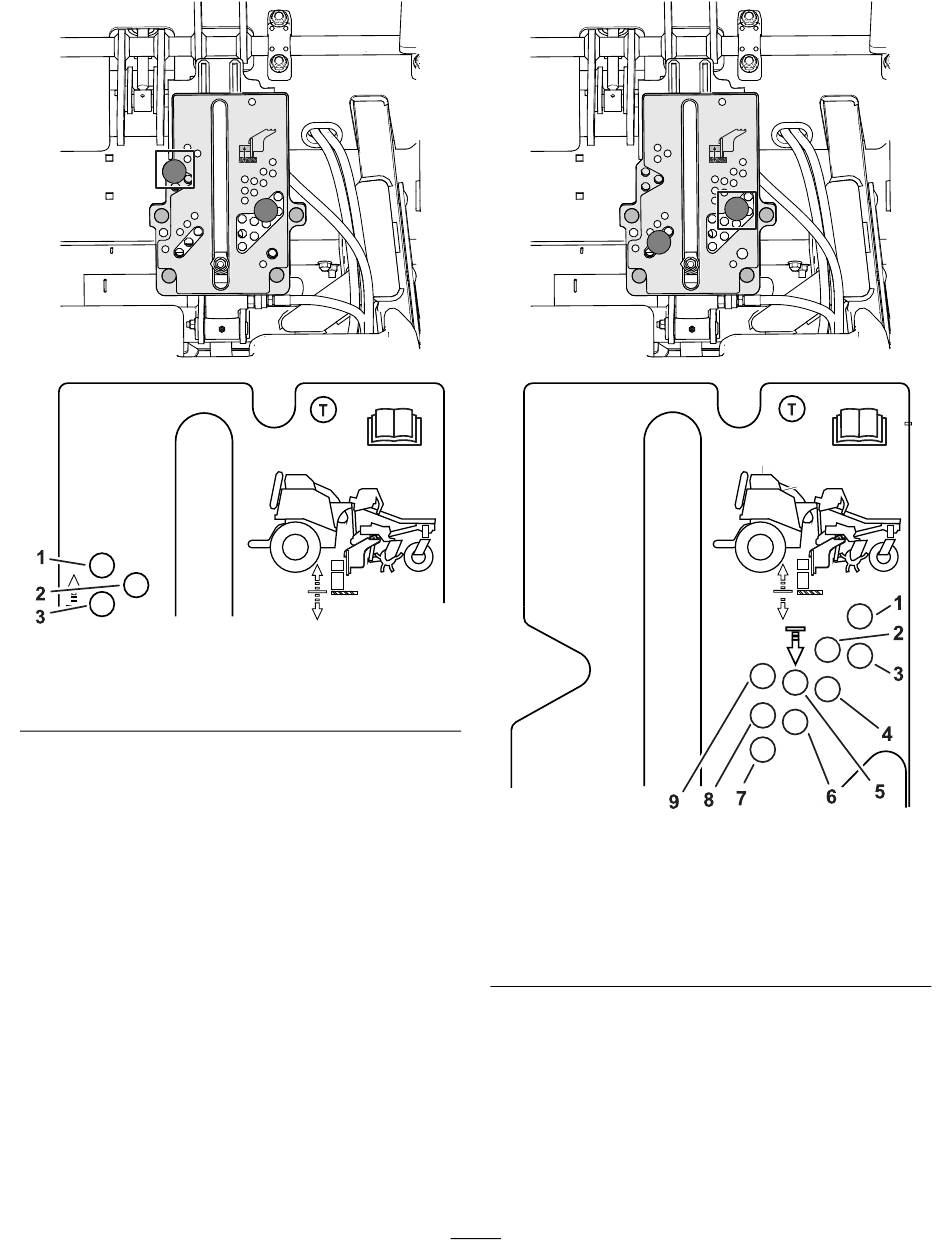

Posiciones de los topes de parada por encima
del nivel del suelo
Introduzca un pasador de tope en un orificio de tope
de parada por encima del nivel del suelo cuando
desee bajar de manera repetible el apero de montaje
intermedio hasta la posición seleccionada por encima
del nivel del suelo.
Figura 42
3. 25 mm (1.0")
g384261
g384263
1. 44 mm (1.75")
2. 38 mm (1.5")
3. 19 mm (0.75")
4. 13 mm (0.5")
5. 32 mm (1.25")
Posición de los topes de parada en o por
debajo del nivel del suelo
Introduzca un pasador de tope en un orificio de tope
de parada en o por debajo del nivel del suelo cuando
desee bajar de manera repetible el apero de montaje
intermedio hasta el suelo o hasta una posición por
debajo del nivel del suelo.
32
Figura 43
6. 6 mm (0.25")
7. 3 mm (0.12")
8. 25 mm (1.0")
9. 51 mm (2.0")
g384265
g384264
