Selección de opciones:
El cuadro de opciones incluye los controles de las opciones añadidas. Los botones de control ON/OFF
añadidos solo son visibles si se han validado en OPTIONS PANEL (Panel de opciones). A continuación
encontrará las instrucciones de uso de la opción de puntero láser. La opción de corte de tubo no está
disponible en la LINC-CUT
Laser Operation:
El Laser Plate Finder tiene por objetivo ayudar al operario que se encuentra en el panel de control a localizar
la posición central aproximada del cuerpo de la antorcha sobre la superficie de la chapa proyectando un
punto láser rojo por encima. Esto facilita la localización de la posición PLATE ORIGIN (Origen de la chapa), la
alineación de la chapa y la realización de una prueba en vacío en la que el láser indicará la posición de corte
aproximada de la pieza.
Para que esta opción funcione correctamente, es fundamental que la posición de la antorcha esté bien
ajustada y que el espesor de la chapa se defina antes de ajustar el programa a cero, de proceder a la
alineación de la chapa o de ejecutar un programa de prueba en vacío (DRY RUN) con el láser activado.
How the Laser Works:
El láser se coloca con un ligero ángulo con relación a la antorcha, de modo que pasa directamente por su
línea central. Con la antorcha bien posicionada en la máquina y el espesor de la chapa introducido en el
sistema, el eje Z llevará a cabo un ajuste de la posición cuando se active, de modo que el punto proyectado
llegará a la superficie de la chapa bajo la línea central de la antorcha.
El láser solo puede activarse cuando el sistema está en modo Dry Run, y se apaga automáticamente cuando
el sistema se ajusta a Active Run y se ejecuta un programa de pieza.

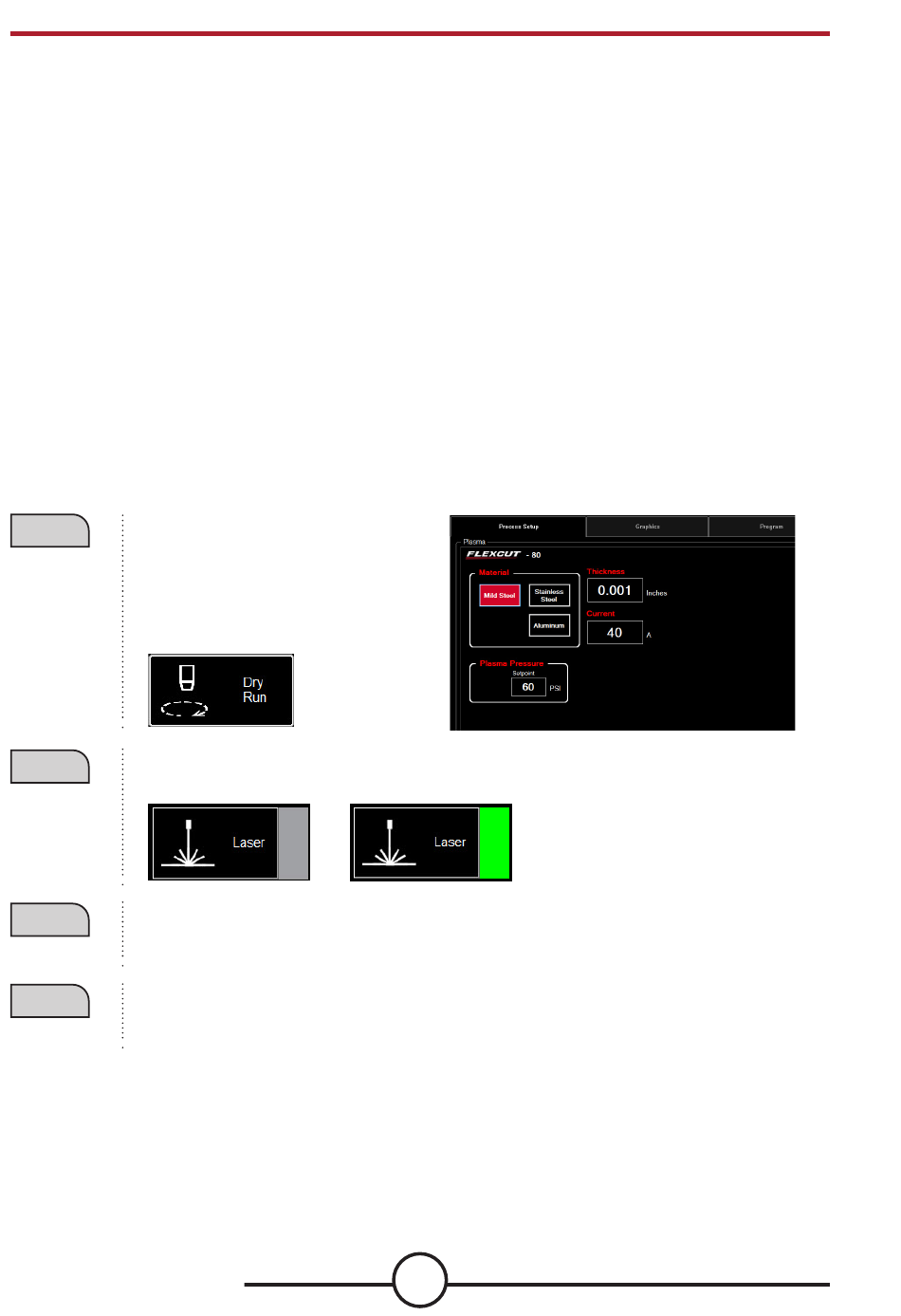

En la pestaña PROCESS SETUP
Etapa 1
(Configuración del procedimiento),
introduzca el espesor de la chapa y la
intensidad de corte adecuada.
Pase al modo DRY RUN (Prueba en
vacío).
Active LASER (láser). El botón tendrá un color VERDE. El cabezal descenderá hasta la
Etapa 2
posición correspondiente y el láser se encenderá.
Desplace el cabezal y utilice el indicador para definir el PLATE ORIGIN (Origen de la chapa),
Etapa 3
ajustar la alineación de la chapa, ejecutar un trabajo de prueba en vacío o visualizar un punto
en la placa.
Una vez que haya terminado de usar el láser, póngalo en OFF.
Etapa 4
Al pasar al modo ACTIVE RUN, el láser se apaga automáticamente.
