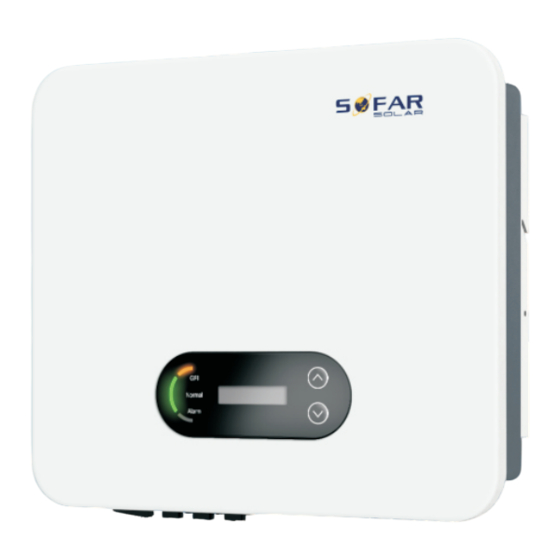

Manual del usuario Inversor solar conectado a la red Modelo de producto: SOFAR 3.3~12KTLX-G3 S h e n z h e n S O FA R S O L A R C o . , L t d .
SOFAR 3.3~12KTLX-G3 Manual de usuario Prefacio Aviso Los productos, servicios o prestaciones que haya adquirido estarán sujetos a los contratos y condiciones comerciales de la empresa. La totalidad o parte de los productos y servicios descritos en este documento pueden no estar dentro del alcance de su compra.
Página 4
SOFAR 3.3~12KTLX-G3 Manual de usuario Ubicación: 401, Edificio 4, Parque Industrial Antongda, Distrito 68, Comunidad XingDong, Calle XinAn, Distrito BaoAn, Shenzhen, China. Código postal: 518000 Página web de la empresa: www.sofarsolar.com Correo electrónico: service@sofarsolar.com ⚫ Esquema Este manual es parte integrante del SOFAR 3.3~12KTLX-G3. Describe el montaje, la instalación, la puesta en marcha, el mantenimiento y las averías del producto.
Página 5
SOFAR 3.3~12KTLX-G3 Manual de usuario "Peligro" indica una situación peligrosa que, si no se evita, provocará la muerte o lesiones graves. Peligro "Advertencia" indica una situación peligrosa que, si no se evita, Advertenci podría provocar la muerte o lesiones graves "Precaución"...
SOFAR 3.3~12KTLX-G3 Manual de usuario 1. Información básica de seguridad Esquemas de este capítulo Lea atentamente las instrucciones. Un funcionamiento incorrecto puede causar lesiones graves o la muerte. Si tiene alguna pregunta o problema al leer la siguiente informaci ó n, p ó ngase en contacto con Shenzhen Nota SOFARSOLAR CO.
Página 7
SOFAR 3.3~12KTLX-G3 Manual de usuario Antes de instalar y ajustar el producto, lea todas las instrucciones, precauciones y advertencias de este manual Antes de conectar el producto a la red eléctrica, póngase en contacto con la empresa local de servicios públicos para obtener la autorización. Además, esta conexión debe ser realizada únicamente por un electricista cualificado.
Página 8
SOFAR 3.3~12KTLX-G3 Manual de usuario las lesiones personales debido a cualquier uso incorrecto. Etiqueta y símbolos SOFAR 3.3~12KTLX-G3 tiene una etiqueta de tipo adjunta en el lado del producto que contacta con la información importante y los datos técnicos, la etiqueta de tipo debe estar permanentemente pegada al producto.
Página 9
SOFAR 3.3~12KTLX-G3 Manual de usuario Requisitos de transporte El inversor está en buenas condiciones eléctricas y físicas cuando sale de fá brica. Durante el transporte, el inversor debe colocarse en su embalaje original o en otro embalaje adecuado. La empresa de transporte debe responsabilizarse de cualquier daño durante el periodo de transporte.
Página 10
SOFAR 3.3~12KTLX-G3 Manual de usuario FV. Los conjuntos fotovoltaicos producirán una tensión peligrosa si se exponen al sol. Toda la operación debe ser realizada por un ingeniero eléctrico certificado ⚫ Debe estar capacitado; ⚫ Calentam Lea completamente el manual de funcionamiento y iento comprenda toda la información Debe obtener el permiso de la compañía eléctrica local antes de...
Página 11
SOFAR 3.3~12KTLX-G3 Manual de usuario Antes de realizar cualquier trabajo de reparación, desconecte primero el disyuntor de CA entre el inversor y la red eléctrica y, a continuación, desconecte el interruptor de CC. Después de desconectar el disyuntor de CA y el interruptor de Peligro CC, espere al menos 5 minutos antes de realizar cualquier trabajo de mantenimiento o reparación.
SOFAR 3.3~12KTLX-G3 Manual de usuario 1.2. Símbolos y signos La alta tensión del inversor puede ser perjudicial para la salud. Sólo un ingeniero certificado puede manejar el producto; Los menores, incapacitados, no deben utilizar este producto; Mantenga este producto fuera del alcance de los niños; Peligro Precaución con las quemaduras debidas al recinto caliente.
Página 13
SOFAR 3.3~12KTLX-G3 Manual de usuario El producto funciona con altas tensiones. Antes realizar cualquier trabajo en el producto, Precauci ó n de alto desconéctelo de las fuentes de tensi voltaje y descarga el é ó n. Todos los trabajos en el ctrica producto deben ser realizados ú...
SOFAR 3.3~12KTLX-G3 Manual de usuario 2. Características del producto Esquemas de este capítulo Dimensiones del producto Introducir el campo de uso y las dimensiones del producto Descripción de la función Introducir el principio de funcionamiento y los componentes internos del producto Curvas de eficiencia Introducir las curvas de eficiencia del producto...
SOFAR 3.3~12KTLX-G3 Manual de usuario Figura 2-1 Sistema fotovoltaico conectado a la red SOFAR 3.3~12KTLX-G3 sólo puede funcionar con matrices fotovoltaicas (mó dulo fotovoltaico y cableado) para la condición de red. No utilice este producto para ningún otro fin ni para fines adicionales. SOFARSOLAR no se responsabiliza de ningún daño o pérdida de propiedad debidos a un uso del producto distinto al descrito en esta sección.
SOFAR 3.3~12KTLX-G3 Manual de usuario Inversores SOFAR Inversores SOFAR Inversores SOFAR Inversores SOFAR Figura 2-2 Resumen de las configuraciones de la red Dimensiones del producto La elección de las piezas opcionales del inversor debe ser realizada por un té Inversores SOFAR cnico cualificado que conozca claramente las condiciones de instalación.
Página 18
SOFAR 3.3~12KTLX-G3 Manual de usuario Figura 2-3 Parte delantera, lateral y trasera de la máquina (3.3~12K) Figura 2-4 Vista inferior Nota: 3.3KTLX-G3 ,4.4KTLX-G3, 5KTLX-G3-A, 5.5KTLX-G3,6.6KTLX-G3,8.8KTLX-G3, 11KTLX-G3 admiten la entrada de cadenas FV de 2 canales; 8.8KTLX-G3-A, 10KTLX-G3-A, 11KTLX-G3-A, 12KTLX-G3 admiten la entrada de cadenas FV de 3 canales. 39.6 16.0 16.0...
SOFAR 3.3~12KTLX-G3 Manual de usuario Descripción de la función del fondo de la caja del inversor Figura 2-6 Vista inferior del SOFAR 3.3~12KTLX-G3 Interruptor DC Conectores de polos negativos de CC Conectores de polos positivos de CC Puerto USB (para comunicación WIFI o Ethernet) Válvula de respiración Puerto COM (para la comunicación RS485) Salida de CA...
SOFAR 3.3~12KTLX-G3 Manual de usuario 2.2. Descripción de la función La energía de CC generada por los paneles fotovoltaicos se filtra a través de la tarjeta de entrada y luego entra en la tarjeta de alimentación. La tarjeta de entrada también ofrece funciones como la detección de la impedancia de aislamiento y la detección de la tensión/corriente continua de entrada.
Página 21
SOFAR 3.3~12KTLX-G3 Manual de usuario Control remoto para arrancar/apagar el inversor a través de un control externo B. Inyección de potencia reactiva a la red El inversor es capaz de producir potencia reactiva y, por tanto, de inyectarla a la red mediante el ajuste del factor de desfase.
SOFAR 3.3~12KTLX-G3 Manual de usuario Interfaz USB para cargar el firmware, también está disponible la carga remota mediante una memoria de adquisición USB (WIFI o Ethernet). 2.3. Diagrama de bloques eléctricos MPPT Circuit 1 Input Output Output Input Filter Relay Port Circuit Inverter...
SOFAR 3.3~12KTLX-G3 Manual de usuario 180 190 200 210 220 230 240 250 260 270 Vgrid (V) Figura 2-10 Relación entre la potencia nominal y la tensión de la red 3. Instalación Esquemas de este capítulo Este tema describe cómo instalar este producto, por favor lea cuidadosamente antes de instalarlo.
SOFAR 3.3~12KTLX-G3 Manual de usuario 3.1. Proceso de instalación 3.2. Comprobación antes de la instalación Comprobación de los materiales de embalaje exterior Antes de desembalar el producto, compruebe el estado de los materiales del embalaje exterior. Si encuentra algún daño, como agujeros o grietas, no desembale el producto y p ó...
SOFAR 3.3~12KTLX-G3 Manual de usuario Terminal de 1PCS comunicación Memoria de adquisición 1 unidad (opcional) (WIFI/GPRS/Ethernet) 3.3. Herramientas Prepare las herramientas necesarias para la instalación y la conexión eléctrica según la siguiente tabla: Figura 3-2 Herramientas de instalación Herramienta Descripción Función Martillo perforador Se utiliza para perforar agujeros en la...
SOFAR 3.3~12KTLX-G3 Manual de usuario M6 se utiliza para desinstalar e instalar Llave hexagonal M6 la cubierta superior delantera y la cubierta inferior Se utiliza para engarzar el cable en el Herramienta lado de la red, el lado de la carga y el prensado cable extensivo del TC Comprobar el cable de conexión a...
SOFAR 3.3~12KTLX-G3 Manual de usuario Figura 3-3 Espacio libre para varios inversores 3.5. Desplazamiento del inversor Descargue el inversor del paquete y muévalo horizontalmente a la posición de instalación. Al abrir el paquete, al menos dos operarios deben introducir las manos en la parte posterior del disipador de calor.
SOFAR 3.3~12KTLX-G3 Manual de usuario Figura 3-6 Sacar el inversor del embalaje (2) El inversor es pesado, preste atención a mantener el equilibrio cuando lo levante. Las caídas durante el transporte pueden causar lesiones. No coloque el inversor con los terminales de cableado en contacto con el suelo porque los puertos de alimentación y de señal no están diseñados para soportar el peso del inversor Cuando coloque el inversor en el suelo, póngalo sobre espuma...
SOFAR 3.3~12KTLX-G3 Manual de usuario 4. Conexión eléctrica Esquemas de este capítulo Esta sección presenta la conexión eléctrica del producto. Por favor, lea la información cuidadosamente, puede ser útil para entender el cableado de tierra, la conexión de entrada de CC, la conexión de salida de CA y la conexión de comunicación.
SOFAR 3.3~12KTLX-G3 Manual de usuario SOFAR 5KTLX-G3-A 22,5A/22,5A 7.6A SOFAR5.5KTLX-G3 22,5A/22,5A 8.3A SOFAR 6.6KTLX-G3 22,5A/22,5A SOFAR 8.8KTLX-G3 22,5A/22,5A 13.3A SOFAR 8.8KTLX-G3-A 22,5A/45A 13.3A SOFAR 10KTLX-G3-A 22,5A/45A 15.2A SOFAR 11KTLX-G3 22,5A/22,5A 16.7A SOFAR 11KTLX-G3-A 22,5A/45A 16.7A SOFAR 12KTLX-G3 22,5A/45A Nota: En la tabla anterior, el primer valor de IscPV es para MPPT1, el segundo valor de IscPV es para MPPT2.
Página 35
SOFAR 3.3~12KTLX-G3 Manual de usuario exterior de más de 2,5 mm² de color amarillo-verde) Procedimiento: Paso 1: Retire la capa de aislamiento con una longitud adecuada utilizando un pelacables que se muestra en la figura 4-2) Figura 4-2 Instrucciones de conexión a tierra(1) Nota: la longitud de L2 debe ser 2~3mm mayor que la de L1.
Página 36
SOFAR 3.3~12KTLX-G3 Manual de usuario 1. 1. Tornillo M6 2. Terminal OT 3. Agujero roscado Figura 4-4 Diagrama de instrucciones de conexión a tierra externa del inversor 4.3. Conecte el lado de la red del inversor (salida de CA) SOFAR 3.3~12KTLX-G3 se conecta a la red eléctrica mediante un cable de alimentación de CA.
Página 37
SOFAR 3.3~12KTLX-G3 Manual de usuario 2~3, recomendamos 16A/230V/3P protección de fuga SOFAR 3.3KTLX-G3 18~25 de corriente 0,1A 2~3, recomendamos 16A/230V/3P protección de fuga SOFAR 4.4KTLX-G3 18~25 de corriente 0,1A 16A/230V/3P protección de fuga SOFAR 5KTLX-G3-A 3~4, recomendamos 3 18~25 de corriente 0,1A 16A/230V/3P protección de fuga SOFAR 5.5KTLX-G3 3~4, recomendamos 3 18~25...
Página 38
SOFAR 3.3~12KTLX-G3 Manual de usuario entre la longitud del cable, el área de la sección transversal y la pérdida de potencia es la siguiente: Figura 4-6 Relación entre la longitud del cable, el área de la sección transversal y la pérdida de potencia El terminal de salida de CA de este producto está...
Página 39
SOFAR 3.3~12KTLX-G3 Manual de usuario Figura 4-8 Diagrama de extracción de la cubierta impermeable de CA Paso 2: Seleccione el diámetro de cable apropiado de acuerdo con la tabla 4-1, procese el cable de acuerdo con los requisitos de tamaño de la siguiente imagen, y luego pase a través de la junta impermeable PG;...
SOFAR 3.3~12KTLX-G3 Manual de usuario Figura 4-10 Diagrama de instrucciones de conexión del cable de CA (2) 4.4. Conecte el lado fotovoltaico del inversor (entrada de CC) El DC Switch es un modelo de las siguientes especificaciones o equivalente, sujeto al número de certificación CEC. Modelo de inversor Modelo de interruptor de CC SOFAR 3.3KTLX-G3...
Página 41
SOFAR 3.3~12KTLX-G3 Manual de usuario de cobre(mm2) 4~6.0 6.0~9.0 Figura 5-2 Tamaño recomendado del cable de CC Paso 1: Encuentre las clavijas de contacto de metal en la bolsa de accesorios, conecte el cable de acuerdo con el siguiente diagrama (1.Cable positivo, 2. cable negativo);...
Página 42
SOFAR 3.3~12KTLX-G3 Manual de usuario conjunto de tacto de los pines está asentado correctamente. (3. Conector positivo, 4. conector negativo); Figura 4-13 Conexión del cable de CC(3) Paso 4: Mida la tensión fotovoltaica de la entrada de CC con un multímetro, verifique el polar del cable de entrada de CC y conecte el conector de CC con el inversor hasta que oiga un ligero sonido que indique que la conexión se ha realizado correctamente.
SOFAR 3.3~12KTLX-G3 Manual de usuario Si necesita retirar el conector fotovoltaico del lado del inversor, utilice la herramienta de extracción como se indica en el siguiente diagrama y mueva el conector con cuidado. Antes de mover el conector positivo y negativo, asegúrese de que el "interruptor de CC"...
SOFAR 3.3~12KTLX-G3 Manual de usuario Descripción del puerto: Acceso a la memoria Uso para actualizar el software Puerto USB Acceso a la memoria de Uso para la adquisición de datos a adquisición USB (WIFI o distancia y la actualización del Ethernet) inversor Procedimiento:...
SOFAR 3.3~12KTLX-G3 Manual de usuario cables o de los inversores RS485A Señal RS485+ múltiples RS485B Señal RS485. RS485B Señal RS485. Contador eléctrico Contador eléctrico señal RS485A RS485+ Conexión del cableado Contador eléctrico Contador eléctrico Contador eléctrico señal RS485B RS485- Como tierra de la señal RS485 o GND.S Comunicación en tierra tierra del puerto DRMS...
Página 46
SOFAR 3.3~12KTLX-G3 Manual de usuario Mediante la interfaz RS485, transfiere la información de salida de potencia del inversor, la información de alarma y el estado de funcionamiento al terminal de PC o al dispositivo de adquisición de datos local, y luego la carga al servidor. Figura 4-18 Imagen del convertidor RS485/USB y del terminal del PC Si sólo se utiliza un SOFAR 3.3~12KTLX-G3, utilice un cable de comunicación, consulte la sección 4.5.2 para la definición de los pines COM, y elija cualquiera...
Página 47
SOFAR 3.3~12KTLX-G3 Manual de usuario Figura 4-20 Comunicaciones de conexión Multi SOFAR 3.3~12KTLX-G3 Registre la monitorización remota de SOFAR 3.3~12KTLX-G3 en su página web o APP correspondiente según la SN del dispositivo de monitorización. WIFI / Ethernet Mediante el dispositivo de adquisición USB (WIFI / Ethernet), transfiera la información de salida de potencia del inversor, la información de alarma, el estado de funcionamiento al terminal de PC o al dispositivo de adquisición de datos local, y luego cárguelo en el servidor.
Página 48
SOFAR 3.3~12KTLX-G3 Manual de usuario Figura 4-22 Conectar la memoria de adquisición USB múltiple (versión WIFI) al router inalámbrico ⚫ La longitud del cable de comunicación RS485 debe ser inferior a 1000 m. ⚫ La longitud del cable de comunicación WIFI debe ser inferior a 100 m.
SOFAR 3.3~12KTLX-G3 Manual de usuario 5. Puesta en marcha del inversor Esquemas de este capítulo Introducir la inspecci ó n de seguridad SOFAR 3.3~12KTLX-G3 e iniciar el procesamiento 5.1. Inspección de la conexión de los cables Para la primera operación, compruebe que la tensión de CA y la tensión de CC están dentro del rango aceptable Atención Conexión a la red de CA...
Página 50
SOFAR 3.3~12KTLX-G3 Manual de usuario Paso 2: Conecte el disyuntor de CA. Cuando la potencia CC generada por el conjunto solar es suficiente, el inversor SOFAR 3.3~12KTLX-G3 se pone en marcha automáticamente. La pantalla que muestra "normal" indica un funcionamiento correcto. NOTA 1: Elija el código de país correcto.
SOFAR 3.3~12KTLX-G3 Manual de usuario 6. Interfaz de operación Esquemas de este capítulo Esta secci ó n presenta la pantalla, el funcionamiento, los botones y los indicadores LED del inversor SOFAR 3.3~12KTLX-G3. 6.1. Panel de control y visualización Botones e indicadores luminosos Lámpara GFCI Botón de subida Lámpara normal...
SOFAR 3.3~12KTLX-G3 Manual de usuario Luces indicadoras: "GFI" Luz roja encendida = GFCI defectuoso "Normal" Luz verde intermitente = cuenta atrás o comprobació "Normal" Luz verde encendida = Normal "Alarma" roja ENCENDIDA= fallo recuperable irrecuperable 6.2. Interfaz estándar La interfaz LCD indica el estado del inversor, la información de las alarmas, la conexión de las comunicaciones, la corriente y la tensión de entrada FV, la tensión, la corriente y la frecuencia de la red, la generación actual y la generación total.
Página 54
SOFAR 3.3~12KTLX-G3 Manual de usuario Alarma de fallo del inversor Cuando la tarjeta de control se conecta correctamente con la tarjeta de comunicación, la pantalla LCD muestra el estado actual del inversor, como se muestra en la figura siguiente. Los estados del inversor incluyen: espera, comprobación, normal y fallo Espera: El inversor está...
SOFAR 3.3~12KTLX-G3 Manual de usuario otros requisitos de seguridad. También realiza una autocomprobación para asegurarse de que el software y el hardware del inversor funcionan correctamente. El inversor pasará al estado de fallo o al estado permanente si se produce algún error o fallo. Normal:El inversor entra en estado normal, está...
SOFAR 3.3~12KTLX-G3 Manual de usuario el botón ABAJO 1.Entrar en la configuración 2.Lista de eventos 3.SystemInfo 4.Mostrar el tiempo 5.Actualización del software (A)Introduzca la configuración de la interfaz como se indica a continuación: 1.Entrar en la --------Pulsar prolongadamente el botón ABAJO configuración 8.Establecer el 1.
Página 57
SOFAR 3.3~12KTLX-G3 Manual de usuario defecto es 0001), al introducir la contraseña, pulse brevemente para cambiar el número, pulse prolongadamente para confirmar el número actual, y pulse prolongadamente después de introducir la contraseña correcta. Si aparece "error de contraseña, inténtelo de nuevo", deberá volver a introducir la contraseña correcta.
Página 58
SOFAR 3.3~12KTLX-G3 Manual de usuario 7. Establecer la dirección Establezca la dirección (cuando necesite supervisar varios inversores simultá neamente),Por defecto 01. 8. Establecer el modo de entrada SOFAR 3.3~12KTLX-G3 tiene 2 circuitos MPPT, cada circuito MPPT puede trabajar de forma interdependiente, o dividido en modo paralelo. El usuario puede cambiar el ajuste de acuerdo a la configuración 9.
SOFAR 3.3~12KTLX-G3 Manual de usuario 81<.S2 umbral 47.5Hz 100ms ↓ Pulse brevemente el botón "∨". 81<.S2 50.1Hz 107ms 14. Autotest STD 14.Autotest STD Pulsar prolongadamente el botón "∨" El procedimiento de prueba es el mismo que el de Autotest Fast, pero requiere mucho más tiempo.
SOFAR 3.3~12KTLX-G3 Manual de usuario 5.País 6.Dirección Modbus 7.Modo de entrada El usuario entra en el menú principal pulsando prolongadamente el botón ABAJO, realiza una pulsaci ón corta y gira la p ágina para seleccionar el contenido del menú, luego realiza una pulsación prolongada del botón para entrar en "3.
Página 63
SOFAR 3.3~12KTLX-G3 Manual de usuario la placa de comunicación como se indica en la figura siguiente. Si la línea RS485 ha sido conectada, por favor libere la tuerca a prueba de agua primero y asegú rese de que la línea de comunicación ya no es la fuerza. A continuación, retire la cubierta impermeable.
Página 64
SOFAR 3.3~12KTLX-G3 Manual de usuario Paso 6:Pulsar prolongadamente el botón "DOWN" para entrar en el menú, luego pulsar brevemente el botón "DOWN" para encontrar "5. Software Update" en la pantalla LCD, pulsar prolongadamente el botón "DOWN" para entrar en la interfaz de la contraseña. Paso 7:...
Página 65
SOFAR 3.3~12KTLX-G3 Manual de usuario Nota: Si la pantalla muestra "Fallo de comunicación", "Fallo de actualización del DSP1", "Fallo de actualización del DSP2", apague el interruptor de CC, espere a que se apague la pantalla LCD, vuelva a encender el interruptor de CC y continú e con la actualización desde el paso 5.
SOFAR 3.3~12KTLX-G3 Manual de usuario 7. Solución de problemas y mantenimiento 7.1. Solución de problemas Esta sección describe los posibles errores de este producto. Por favor, lea atentamente los siguientes consejos al realizar la resolución de problemas: 1) Compruebe el mensaje de advertencia o los códigos de avería en el panel de información del inversor 2) Si no aparece ningún código de error en el panel, compruebe las siguientes listas:...
Página 67
SOFAR 3.3~12KTLX-G3 Manual de usuario proporciona a los usuarios métodos y consejos para la resolución de problemas El proceso para comprobar la lista de eventos puede referirse al capítulo 7.3 (B) del manual Lista 8-1 Lista par Nombre ID de de la lista Descripción de la la lista...
Página 68
SOFAR 3.3~12KTLX-G3 Manual de usuario "interruptor de CC", espere 5 minutos y luego ID07 LVRT LVRT defectuoso encienda el "interruptor de CC". Compruebe si el ID08 IslandFault Fallo de conexión en isla fallo se ha rectificado. Si no es así, póngase en GridOVPInst Tensión instantánea de la ID09...
Página 69
SOFAR 3.3~12KTLX-G3 Manual de usuario SpiCommFa Comunicación SPI contacto con el servicio técnico. ID34 defectuosa (Lado AC) ult(AC) Fallo_de_la Chip defectuoso(DC ID35 _figura lado) Chip defectuoso (Lado de Fallo ID36 MChip CA)) HwAuxPow Fallo de la energía ID37 erFault auxiliar Compruebe si la resistencia a tierra de la cadena ID41 RelayFail Relé...
Página 70
SOFAR 3.3~12KTLX-G3 Manual de usuario TempFault_ temperatura ambiente1 ID57 Env1 protección ID58 Reservado Reservado Protección contra TempFault_ ID59 sobretemperatura del Inv1 modelo 1 ID60 Reservado Reservado ID61 Reservado Reservado Valor RMS VbusRmsUn ID65 desequilibrado de la Si hay fallos internos en el inversor, apague el balance tensión de bus "interruptor de CC", espere 5 minutos y luego...
Página 71
SOFAR 3.3~12KTLX-G3 Manual de usuario SwBuckBoo Sobrecorriente del ID84 stOCP software BuckBoost SwAcRmsO Protección de la ID85 corriente RMS de salida Protección de software SwPvOCPIns ID86 de sobrecorriente tant fotovoltaica IpvUnbalan ID87 Desequilibrio paralelo FV IacUnbalanc Desequilibrio de la ID88 corriente de salida ID89 AFCIFault Fallo de arco...
Página 72
SOFAR 3.3~12KTLX-G3 Manual de usuario Si se produce con frecuencia, compruebe si la tensión y la frecuencia de la red están dentro del rango permitido del inversor; si no es así, póngase en contacto con el servicio de atención al cliente de SOFARSOLAR;...
Página 73
SOFAR 3.3~12KTLX-G3 Manual de usuario unrecoverA Fallo permanente de ID134 cOCPInstant sobrecorriente de salida Fallo permanente de unrecoverIa ID135 desequilibrio de la cUnbalance corriente de salida unrecoverP Configuración del modo ID137 vConfigErro de entrada fallo permanente unrecoverP Fallo permanente de ID138 VOCPInstan sobrecorriente de...
Página 74
SOFAR 3.3~12KTLX-G3 Manual de usuario CommEEPR Error de comunicación ID150 OMFault BOARD FLASH ID151 Reservado Reservado SafetyVerFa La versión de Satety es la ID152 culpable SciCommLo Comunicación SCI(DC ID153 se(DC) lado) SciCommLo Comunicación SCI(AC ID154 se(AC) side) Comunicación SCI SciCommLo (Corriente continua ID155 se(Fuse)
SOFAR 3.3~12KTLX-G3 Manual de usuario Fallo limpiar el inversor una vez cada medio año. ID171 Alarma del ventilador 3 ventilador3 ID172 FanFault4 Alarma del ventilador 4 Fallo ID173 Alarma del ventilador 5 ventilador5 ID174 FanFault6 Alarma del ventilador 6 ID177 Reservado Reservado ID178 Reservado Reservado ID179 Reservado Reservado ID180 Reservado Reservado...
Página 76
SOFAR 3.3~12KTLX-G3 Manual de usuario Para el buen funcionamiento a largo plazo de los inversores, asegúrese de que hay suficiente espacio alrededor del disipador de calor para la ventilación, compruebe si hay obstrucciones en el disipador de calor (polvo, nieve, etc.) y límpielas si las hay.
SOFAR 3.3~12KTLX-G3 Manual de usuario 8. Datos técnicos Esquemas de este capítulo Este capítulo describe el tipo de modelo SOFAR 3.3~12KTLX-G3 y los pará metros técnicos SOFAR SOFAR SOFAR SOFAR SOFAR SOFAR SOFAR Ficha técnica 3.3KTLX 4.4KTLX 5KTLX 5.5KTLX 6.6KTLX 8.8KTLX 11KTLX -G3-A...
Página 78
SOFAR 3.3~12KTLX-G3 Manual de usuario 3000 4000 5000 5000 6000 8000 10000 Potencia nominal (W) Máx. Potencia de CA 3300 4400 5000 5500 6600 8800 11000 (VA) Corriente de salida 13.3 16.7 máxima (A) Tensión nominal de red 3/N/PE,220V/380Vac,230V/400Vac Rango de tensión de red 310Vac-480Vac (Según norma local) 50 / 60Hz Frecuencia nominal...
Página 79
SOFAR 3.3~12KTLX-G3 Manual de usuario Comunicación RS485/USB/ Bluetooth, Opcional: WiFi/GPRS Comunicación Datos generales Rango de temperatura -30℃~+60℃ ambiente Topología Sin transformador IP65 Grado de protección Rango de humedad 0~100% relativa admisible Altitud máxima de 4000m funcionamiento ≤40dB ≤40dB ≤40dB ≤40dB ≤40dB ≤40dB ≤40dB...
Página 80
SOFAR 3.3~12KTLX-G3 Manual de usuario SOFAR SOFAR SOFAR SOFAR Ficha técnica 8.8KTLX 10KTLX 11KTLX 12KTLX -G3-A -G3-A -G3-A Entrada (DC) Potencia máxima recomendada 12000 15000 15000 18000 Potencia de entrada FV (Wp) Max. Potencia DC para un solo MPPT 7500/15000 7500/15000 7500/15000 7500/15000...
Página 81
SOFAR 3.3~12KTLX-G3 Manual de usuario Gama de frecuencias de la 45Hz-55Hz/54Hz-66Hz (según la norma local) Rango de potencia 0~100% activa ajustable THDi <3% Factor de potencia 1 por defecto ( ajustable+/-0,8) Rendimiento Eficiencia máxima 98.50% 98.50% 98.50% 98.50% Eficiencia 98.00% 98.00% 98.00% 98.00%...
Página 82
SOFAR 3.3~12KTLX-G3 Manual de usuario Rango de temperatura -30℃~+60℃ ambiente Topología Sin transformador Grado de IP65 protección Rango de humedad 0~100% relativa admisible Altitud máxima de 2000m funcionamiento Ruido ≤40dB ≤40dB ≤40dB ≤40dB Peso 17kg 18kg 18kg 18kg Refrigeración Abanico Dimensión 430*385*182mm Mostrar...
SOFAR 3.3~12KTLX-G3 Manual de usuario 9. Garantía de calidad Periodo de garantía estándar El periodo de garantía estándar del inversor es de 60 meses (5 años). Hay dos métodos de cálculo para el periodo de garantía: 1. Factura de compra proporcionada por el cliente: el primer vuelo proporciona un período de garantía estándar de 60 meses (5 años) a partir de la fecha de la factura;...
Página 84
SOFAR 3.3~12KTLX-G3 Manual de usuario memoria de adquisición USB (WIFI/Ethernet) y los dispositivos de protección contra rayos no están incluidos en el período de garantía ampliada. Si fallan durante el periodo de garantía ampliada, los clientes deben adquirirlos y sustituirlos en nuestra empresa. Una vez adquirido el servicio de garantía ampliada, nuestra empresa emitirá...
