- Página 1 MANUAL DE USUARIO MANUAL SPEKTRUM DX3S Página 1...
-
Página 2: Tabla De Contenido
Failsafe ------------------------------------------------------------------------------- 17 Throttle Punch ---------------------------------------------------------------------- 17 AUX Setting ------------------------------------------------------------------------------- 18 Configuración de la Telemetría -----------------------------------------------------19 Sistema (System) ---------------------------------------------------------------------- 22 Instalando los sensores de la telemetría en el vehiculo -------------------------- 23 Notas generales ---------------------------------------------------------------------- 25 MANUAL SPEKTRUM DX3S Página 2... -
Página 3: Introducción

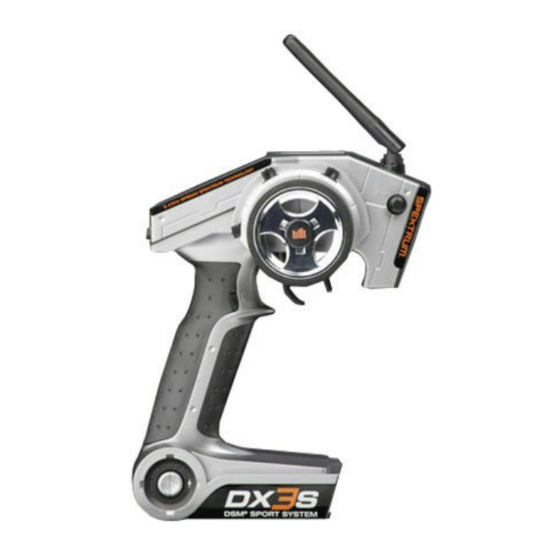

Consulte la página 16 para obtener mas detalles específicos sobre la vinculación y el ModelMatch. INTRODUCCION La emisora Spektrum DX3S viene con un sistema de telemetría que proporciona información exacta de la velocidad / rpm, la temperatura y la tensión. -
Página 4: Identificacion De Los Interruptores Y Controles
IDENTIFICACION DE LOS INTERRUPTORES Y CONTROLES MANUAL SPEKTRUM DX3S Página 4... -
Página 5: Entrada Del Cargador
L (Large – Grande) El negativo está en el pin central del conector. El conector de alimentación está situado enfrente del interruptor de encendido/apagado (On/Off). INSTALANDO LAS PILAS La emisora DX3S funciona con 4 pilas AA que le proporcionan energia durante horas funcionamiento. -
Página 6: Porcentaje De La Dirección (Steering Rate)
Porcentaje de dirección (STEERING RATE) COMPATIBILIDAD DE LOS RECEPTORES La emisora DX3S con tecnología DSM es compatible con la mayoría de los receptores Spektrum DSM. RECEPTORES SPEKTRUM COMPATIBLES La emisora DX3S es compatible con los siguientes receptores DSM: El porcentaje de la dirección (también conocido como... -
Página 7: Instalacion Y Conexión Del Receptor
Manteniendo pulsado el rodillo más de tres segundos, se regresa a la pantalla principal. La DX3S tiene un sistema de programación de un toque utilizando el rodillo selector que tiene tres funciones: 1.- Pulsando el rodillo selector, entra en la función seleccionada. -
Página 8: Pantalla Principal (Main)
Desde cualquier pantalla, pulse y mantenga pulsado el rodillo selector más de 3 segundos y volverá a la pantalla principal (MAIN) Nota. Cuando el voltaje de la batería esté por debajo del valor marcado en los ajustes del sistema sonará una alarma MANUAL SPEKTRUM DX3S Página 8... -
Página 9: Pantalla De Telemetría
Tres segundos más tarde se mostrará la pantalla de El alcance de la telemetría varía entre 100-200 pies (30- Telemetría. (TELEMETRY) 60 metros aprox), este varía dependiendo del entorno en el que estemos. MANUAL SPEKTRUM DX3S Página 9... -
Página 10: Pantalla Lista (List)
Para volver a la pantalla principal, pulse y mantenga pulsado el rodillo selector más de tres segundos, o si desea volver a la pantalla LIST, mueva el rodillo selector hasta que marque la opción LIST y entonces pulse el rodillo selector. MANUAL SPEKTRUM DX3S Página 10... -
Página 11: Nombre Del Modelo
También puede volver a la pantalla LIST, situándose Para volver a la pantalla principal, pulse y mantenga el encima de esa opción arriba a la derecha de la pantalla rodillo selector pulsado por más de tres segundos. y pulsando el rodillo selector. MANUAL SPEKTRUM DX3S Página 11... -
Página 12: Punto Final (Travel)
Gire el rodillo para seleccionar el canal del cual desea ajustar el Punto final. ST = Dirección TH = Acelerador y freno AX = Canal 3 auxiliar MANUAL SPEKTRUM DX3S Página 12... -
Página 13: Acceso A Funcion Exponencial
Nota: Los valores Expo positivos y negativos están dirección. disponibles. Un valor positivo reduce la sensibilidad del centro (más del tiempo deseable), mientras que un valor La función exponencial de la DX3S (Expo de corte) negativo aumenta sensibilidad centro permite valores Expo independientes en cada sentido de (normalmente no se usa). -
Página 14: Acceso A Funcion Invertir (Reverse)
REV o NOR (REVERSE o NORMAL) Para regresar a la pantalla principal, pulse y mantenga Para regresar a la pantalla principal, pulse y mantenga el rodillo durante más de tres segundos. el rodillo durante más de tres segundos. MANUAL SPEKTRUM DX3S Página 14... -
Página 15: Temporizadores (Timer)
0:00:00 Reseteo del Temporizador Para restablecer el temporizador interno, gire el rodillo para seleccionar “Timer Reset” y presione el rodillo. La DX3S ofrece tres tipos de temporizadores: Temporizador interno Tipo (Type) Registra automáticamente el tiempo que el transmisor está... -
Página 16: Bind
MODELMATCH El sistema patentado ModelMatch de la emisora DX3S es una tecnología que impide la utilización de un modelo usando el módulo de memoria equivocado. Durante el proceso de vinculación, el receptor almacena realmente el código que se asigna al modelo específico... -
Página 17: Failsafe
Nota: Algunos receptores Spektrum, como el SR3000, utilizan un botón en lugar de un puente. La vinculación sigue el mismo proceso con este receptor, en lugar de introducir el puente en el receptor, La función Throttle Punch sirve para anular la holgura... -
Página 18: Aux Setting
Con la opción Mix seleccionada , pulse el rodillo y el cuadro que lo rodea parpadeará. Gire el rodillo para activar la función Mix y púlselo de nuevo para seleccionarlo. Aparece la siguiente imagen: MANUAL SPEKTRUM DX3S Página 18... -
Página 19: Configuracion Telemetria
Gire el rodillo y elija la pantalla por defecto entre Para volver a la pantalla principal (MAIN), pulse y TELE, MAIN o ROLL. mantenga presionado durante más de tres segundos. Pulse el rodillo para seleccionar la opción elegida. MANUAL SPEKTRUM DX3S Página 19... - Página 20 RPM está conectado en el eje de engranaje o volante. Para mostrar la velocidad en MPH el factor de conversión es necesario. A continuación mostramos dos metodos para determinar el factor de conversión. MANUAL SPEKTRUM DX3S Página 20...
- Página 21 6.0 V 5.5 Voltios máxima alcanzada desde que se encendió el receptor. Para restablecer el valor de la temperatura máxima, es 4.8 V 4.4 Voltios necesario apagar el receptor y, a continuación, encenderlo de nuevo MANUAL SPEKTRUM DX3S Página 21...
-
Página 22: Sistema (System)
Experto en la pantalla LIST. El modo experto activa todas las funciones para mostrar en la pantalla LIST. El modo estándar activa las siete funciones más usadas que son: Model Select, Miodel Name, Travel, Reverse, Sub Trim, Bind y System. MANUAL SPEKTRUM DX3S Página 22... -
Página 23: Sensores De Señal De Telemetría Yvoltaje De La Bateria Del Receptor
FailSafe debido a la baja tensión de la batería. Nota: La tensión de la batería debe ser superior a 3.5V para el buen funcionamiento de la Telemetría. MANUAL SPEKTRUM DX3S Página 23... -
Página 24: Sensor De Temperatura (Nitro)
Recomendación: Aplique unas gotas cianoacrilato en los bordes de la pegatina para mejor sujeción, procurando que no caiga ninguna gota sobre la pegatina. Conecte el sensor al receptor SR3300T MANUAL SPEKTRUM DX3S Página 24... -
Página 25: Sensor De Temperatura (Electricos)
DX3S con seguridad. La cinta trasnparente puede ser usada para temperaturas aproximadas de hasta 121º. Para temperaturas •... -
Página 26: Consejos Para El Uso De Sistemas 2.4Ghz
Esto solo pasa en la conexión inicial. Una vez se conecte el sistema queda bloqueado y si pierde la señal entra en modo failsafe, cuando recibe de nuevo señal el sistema se conecta de inmediatamente (4ms). MANUAL SPEKTRUM DX3S Página 26... -
Página 27: Información Fcc
Esta garantía no cubre los daños debidos a una instalación, funcionamiento, mantenimiento, o intento de reparación por cualquiera que no sea de Horizon. El envío de los bienes por el comprador deberá ser aprobado por escrito por Horizon antes del envío. MANUAL SPEKTRUM DX3S Página 27... -
Página 28: Limite De Los Daños
Se enviará a través de un soporte que proporcione el Por favor llame al 877-504-0233 con cualquier seguimiento y el seguro por pérdida o daños del pregunta o comentario respecto a este producto o producto, Horizon no es responsable de la mercancía garantía. MANUAL SPEKTRUM DX3S Página 28... -
Página 29: Instrucciones Para El Reciclado Por Los Usuarios De La Unión Europea
Enero 2009 By Johnnye MANUAL SPEKTRUM DX3S Página 29...
