Manuales relacionados para Spektrum AR637T
Resumen de contenidos para Spektrum AR637T

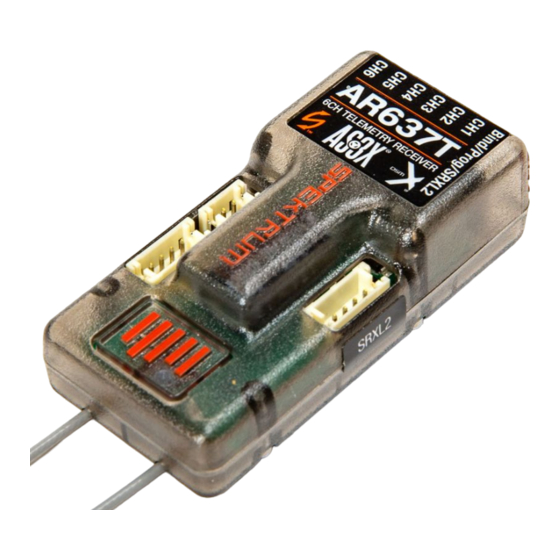

- Página 1 SPMAR637T Receptor Spektrum AR637T AS3X y SAFE 6 CH...
- Página 2 Distribuidor oficial de Horizon Hobby para asegurarte de que obtienes productos genuinos. Horizon Hobby rechaza toda garantía y responsabilidad por productos falsificados o productos que digan ser compatibles con DSM o Spektrum. NOTA: Este producto está destinado a ser utilizado únicamente con modelos de radiocontrol.
- Página 3 Información sobre el CI ..............77 Información sobre el cumplimiento de la normativa en la Unión Europea ..77 IMPORTANTE: El receptor AR637T sólo utiliza la programación directa para la configuración; no utilice el menú AS3X del menú principal del transmisor. ADVERTENCIA: Si el aparato está...
- Página 4 Si se conecta un variador o servo estándar al puerto de aceleración del receptor AR637T, el puerto de aceleración funciona normalmente (señal PWM) como cualquier sistema RC convencional. El receptor AR637T es compatible con la gama de variadores Spektrum de Avian para la aceleración SMART.
- Página 5 Spektrum DSMX con telemetría. Es posible que sea necesario actualizar el transmisor para que funcione el sistema SMART. Visite www.spektrumrc.com para registrarse y actualizar su transmisor.
- Página 6 IMPORTANTE: Si utiliza un arnés en Y o extensiones de servo con equipos Spektrum, no utilice un arnés de inversión. El uso de arneses en Y o de extensiones de servos invertidos puede dar lugar a un funcionamiento imprevisible o incluso a que los servos no funcionen.
- Página 7 DSM2®/DSMX® compatible con capacidad de programación descendente. Asignación El receptor AR637T debe estar asignado al transmisor para poder funcionar. La asignación es el proceso de enseñar al receptor el código específico del transmisor para que se conecte sólo a ese transmisor en particular.
- Página 8 En el improbable caso de que se pierda el enlace de radio durante el uso, el receptor activará el modo a prueba de fallos seleccionado. El modo SmartSafe + Hold Last es la configuración por defecto del AR637T. Las funciones predefinidas y de seguridad SAFE sólo están disponibles a través de la programación posterior.
- Página 9 Receptor AR637T - Configuración AS3X Basic Para utilizar la tecnología AS3X con el receptor Spektrum AR637T, el receptor debe estar configurado con un transmisor Spektrum compatible. Compruebe que la configuración básica y el ajuste son correctos antes de proceder a la configuración del AS3X.
- Página 10 Puede aumentar o disminuir los valores de ganancia básica de cada eje por separado desde el menú de programación de avance. 4. Aumente los valores de ganancia hasta que encuentre oscilación, entonces reduzca la ganancia hasta el ajuste máximo que no cause oscilación a ninguna velocidad.
- Página 11 Receptor AR637T - Configuración del sistema SAFE La configuración de la tecnología SAFE en el receptor AR637T se realiza íntegramente en el menú de Programación Avanzada. Configurar el sistema AS3X y comprobar su funcionamiento en vuelo.
- Página 12 realizando la prueba AS3X, comenzando en la actitud horizontal.
- Página 13 • La prueba de reacción AS3X hace que las superficies de control se reposicionen en respuesta a la rotación y luego vuelvan al centro cuando la rotación se detiene. • En el modo SAFE, las superficies de control permanecen en la posición desviada mientras la aeronave está...
- Página 14 CONSEJO: Si ha realizado la configuración inicial de SAFE, sus modos de vuelo ya estarán asignados a un interruptor. 3. La tecnología AS3X y SAFE puede ser activada o desactivada para cada modo de vuelo ofrecido en el menú de programación de avance. Para todos los modos de vuelo con Si se activa SAFE, también debe activarse la tecnología AS3X.
- Página 15 Un conjunto separado de valores para permitir que cada eje se establezca como Fijo o Ajustable en cada modo de vuelo. • La opción de Captura de Ganancias de Giroscopio le permite establecer una ganancia base. Si utilizas un control deslizante, un mando o un control de trimado para ajustar la ganancia durante una prueba de vuelo, puedes utilizar esta función para establecer el valor que obtienes como ajuste de ganancia base en los modos de vuelo.
- Página 16 • La opción de ganancia fija/ajustable es idéntica en funcionamiento a la opción AS3X del mismo nombre, pero se aplica a la ganancia SAFE. Puede asignar un canal de ganancia SAFE separado para el balanceo y el cabeceo si tiene suficientes canales libres.
- Página 17 • Guardar en copia de seguridad El receptor AR637T puede almacenar un segundo archivo de configuración del modelo para fines de respaldo. Utilice esta opción si desea almacenar sus ajustes cuando pruebe los cambios de configuración.
- Página 18 No intente corregir desviaciones menores. Si se mantienen las entradas de control deliberadas, se ordenará a la aeronave que vuele en un ángulo específico y el modelo hará las correcciones necesarias para mantener esa actitud de vuelo. Cuando se vuela en modo de solicitud de nivel/ángulo automático, se tiene la opción de activar la solicitud de aceleración de cabeceo.
- Página 19 CONSEJO: Si estás limitado por el número de canales que tienes disponibles, aquí tienes algunas opciones: • Puede utilizar el receptor AR637T sin asignar un canal al modo de vuelo, pero sólo tendrá acceso a las opciones AS3X, no a las opciones SAFE.
- Página 20 Prueba de alcance Antes de cada sesión de vuelo, especialmente con un modelo nuevo, es importante comprobar la autonomía. Todos los transmisores de avión Spektrum incluyen un sistema de prueba de alcance que reduce la potencia de salida para poder comprobar el alcance.
- Página 21 CONSEJO: Utilice los valores de atenuación de A para evaluar el rendimiento del enlace de telemetría.
- Página 22 • El arnés de los interruptores, los cables de alimentación de la batería, los cables de los servos, los reguladores, etc. deben ser sustituidos. El receptor AR637T tiene una tensión mínima de funcionamiento de 3,5 voltios y se recomienda encarecidamente que el sistema eléctrico se pruebe de acuerdo con las directrices que se indican a continuación.
- Página 24 Modos de vuelo del transmisor: permite gestionar el desplazamiento, la exposición, la salida de voz/sonido y otras configuraciones del transmisor. Rumbo - Una opción disponible con la tecnología AS3X que permite que la aeronave intente mantener su actitud cuando se suelta el mando. Esta función no tiene efecto de autonivelación, pero permite a la aeronave seguir un rumbo preciso.
- Página 25 Guía para la resolución de problemas AS3X Problema Posible causa Solución Hélice o cono de Sustituir la hélice o el cono nariz dañados de la nariz Hélice Equilibrar la hélice desequilibrada Sustituya las piezas o alinee Vibración del motor correctamente la hélice u otras piezas y apriete los tornillos según sea necesario Receptor suelto...
- Página 26 Respuesta Configuración incorrecta a la incorrecta de la NO vuele la aeronave. Corregir prueba de dirección en el los ajustes de dirección, luego dirección de receptor, que volar el avión control AS3X puede causar un choque...
- Página 28 Guía para la resolución de problemas en Problema Posible causa Solución El acelerador no Reajuste los controles con el está al ralentí y/o el acelerador y el trim del ajuste del acelerador acelerador al nivel más bajo es demasiado alto El dispositivo El recorrido del Asegúrese de que el...
- Página 29 Problema Posible causa Solución Alejar el transmisor El transmisor está alimentado a unos metros demasiado cerca del de la aeronave, dispositivo durante el desconectar y volver a proceso de conexión conectar la batería de vuelo a la aeronave El dispositivo o el transmisor está...
- Página 30 Garantía y reparaciones Periodo de garantía-Garantía exclusiva - Horizon Hobby, LLC (Horizon) garantiza que el Producto adquirido (el "Producto") estará libre de defectos de material y mano de obra en la fecha de compra por parte del Comprador. El período de garantía se ajusta a las disposiciones legales del país en el que se adquirió...
- Página 31 Si usted, como comprador, no está dispuesto a aceptar estas disposiciones en relación con el uso del producto, le pedimos que devuelva al vendedor el producto completo y sin usar en su embalaje original. Instrucciones de seguridad-Este es un producto de ocio avanzado y no un juguete.
- Página 32 Información sobre el cumplimiento de la Unión Europea Declaración de conformidad de la Unión Europea: Receptor Spektrum AR637T AS3X y SAFE 6 CH (SPMAR637T);Por la presente, Horizon Hobby, LLC declara que este dispositivo cumple con las siguientes Directivas Directiva Directiva de equipos radioeléctricos 2014/53/UE;...
- Página 33 2021 Horizon Hobby, LLC. Avian, DSM, DSM2, DSMX, SAFE, AS3X, Spektrum Airware, SRXL2, SmartSafe y el logotipo de Horizon Hobby son marcas comerciales o marcas registradas de Horizon Hobby, LLC. La marca Spektrum se utiliza con el permiso de Bachmann Industries, Inc.
