EXFO FTB-2 Guía De Referencia Rápida

Sustitución de las baterías
1
Coloque la unidad de modo que el panel frontal repose sobre una superficie plana como una mesa.
2
Levante.
3
Gire los tornillos en el sentido contrario a
las agujas del reloj hasta que la puerta
del compartimento esté suelta.
4
Extraiga.
Tire de la lengüeta de la batería 5
para sacarla del compartimento.
Introduzca la batería nueva (los polos hacia
6
abajo hacia la parte trasera del
compartimento).
Coloque de nuevo en
7
su lugar.
Aplique una presión suave y gire los
8
tornillos en el sentido horario hasta que
estén fijos.
Carga de las baterías
Conecte su unidad a la
alimentación de CA con el
cargador/adaptador de Ca
(FTB-2 y FTB-2 Pro)
proporcionado
o el cable (FTB-4 Pro).
© 2017 EXFO Inc. Todos los derechos reservados.
Impreso en Canadá (2017-05)
N/P: 1071745 Versión: 3.0.0.1

Guía de referencia rápida
Conectores y puertos de acceso
LED de estado de las
baterías
Verde: Carga completa
Verde, intermitente: En carga
Amarillo: Nivel de batería bajo
Para obtener más información,
consulte la guía del usuario.

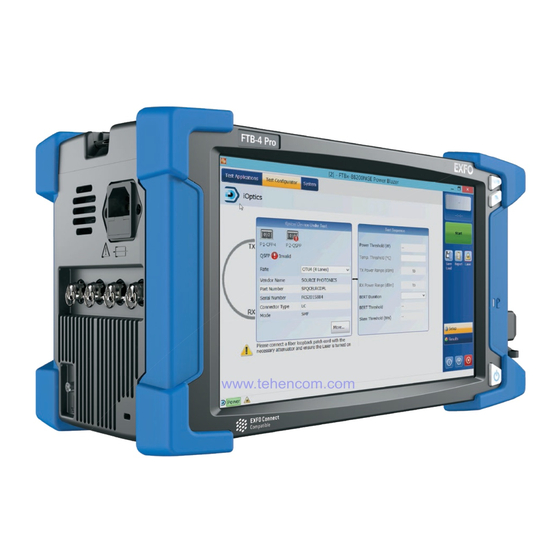

FTB-2/FTB-2 Pro y FTB-4 Pro
Puerto para auriculares y micrófono
(para conectores de 3,5 mm)
Puerto para monitor externo
(para monitores compatibles con interfaz DisplayPort)
Puerto host USB 2.0
Lápiz
Puerto Ethernet (RJ-45)
Ranuras para módulos
(dos o cuatro ranuras,
en función del modelo)
Puerto host USB 3.0
Medidor de potencia y VFL integrados
(opcionales)
Puerto host USB 2.0
