Guía del usuario
FLS-5834A

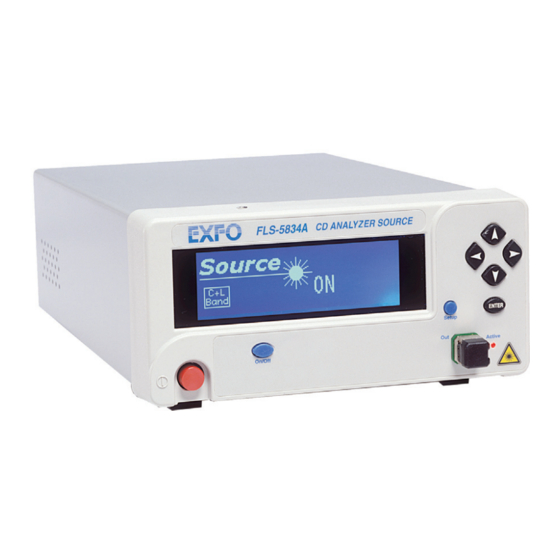

Fuente de analizador de CD/PMD

Publicidad

loading

Manuales relacionados para EXFO FLS-5834A

Resumen de contenidos para EXFO FLS-5834A

  • Página 1 Guía del usuario FLS-5834A Fuente de analizador de CD/PMD...
  • Página 2 No se concede licencia alguna por implicación o por otros medios bajo ningún derecho de patente de EXFO. El código para Entidades Gubernamentales y Mercantiles (CAGE) dentro de la Organización del Tratado del Atlántico Norte (OTAN)de EXFO es...
  • Página 3 Contenido Contenido Información de certificación ....................v 1 Presentación del Fuente de analizador de FLS-5834A CD/PMD ....1 Panel frontal ...........................1 Panel posterior ........................2 Compatibilidad de FLS-5834A ....................2 Convenciones .........................3 2 Información de seguridad ................5 Información de seguridad de LED ...................5 Información de seguridad eléctrica ..................6...
  • Página 4 Responsabilidad ........................58 Exclusiones ...........................59 Certificación .........................59 Mantenimiento y reparaciones .....................60 EXFO Centros de asistencia en todo el mundo ..............62 A Datos técnicos .....................63 B Instalación en bastidor ................65 C Instrucciones de control remoto ...............67 Instrucciones IEEE 488.2: Referencia rápida ................67 Instrucciones IEEE 488.2: Descripción ...................68...
  • Página 5 Comunicaciones (F.C.C.) Los equipos de comprobaciones electrónicas quedan exentos del cumplimiento de la Parte 15 (FCC) en Estados Unidos. No obstante, la mayoría de los equipos de EXFO se someten a comprobaciones sistemáticas de conformidad. Información de la Los equipos de comprobaciones electrónicos están sujetos a la directiva CEM de la Unión Europea.
  • Página 6 Información de certificación DECLARATION OF CONFORMITY Application of Council Directive(s): 73/23/EEC - The Low Voltage Directive 89/336/EEC - The EMC Directive Manufacturer’s Name: EXFO ELECTRO-OPTICAL ENG. Manufacturer’s Address: 400 Godin Avenue Quebec, Quebec Canada G1M 2K2 (418) 683-0211 Equipment Type/Environment: Light Industrial Scientific Equipment Trade Name/Model No.:...
  • Página 7 Presentación del Fuente de analizador de FLS-5834A CD/PMD La Fuente de analizador de FLS-5834A CD/PMD es una fuente de fibra óptica de banda ancha modulada y polarizada que se ha diseñado especialmente para su uso con el analizador de dispersión cromática FTB-5800 de EXFO.
  • Página 8 Analizador de PDM FTB-5500B Analizador de dispersión cromática FTB-5800 MPORTANTE Antes de utilizar la FLS-5834A con FTB-5800, debe instalar: ToolBox 6.28 o posterior. El paquete de productos adecuado (si es aplicable) Si utiliza ToolBox 6.28, asegúrese de instalar el paquete de productos ToolBox FTB-5800 6.28.1.17.
  • Página 9 Presentación del Fuente de analizador de FLS-5834A CD/PMD Convenciones Convenciones Antes de usar el producto que se describe en este manual, debe familiarizarse con las siguientes convenciones: DVERTENCIA Indica una posible situación de riesgo que, si no se evita, puede ocasionar la muerte o lesiones graves.
  • Página 11 Información de seguridad DVERTENCIA No instale ni termine fibras cuando esté activa una fuente de luz. No mire nunca directamente a una fibra activa y asegúrese de tener los ojos protegidos en todo momento. DVERTENCIA El uso de controles, ajustes y procedimientos para el funcionamiento y el mantenimiento que no sean los especificados en la presente documentación puede provocar una exposición peligrosa a la radiación o reducir la protección que ofrece esta...
  • Página 12 No manipule el terminal de tierra de seguridad indebidamente. Los códigos de color usados en los cables eléctricos dependen del cable. Los enchufes nuevos deberán cumplir con las exigencias de seguridad locales e incluir: una capacidad de carga adecuada conexión a tierra una abrazadera de cable FLS-5834A...
  • Página 13 Información de seguridad Información de seguridad eléctrica MPORTANTE EXFO no asume ninguna responsabilidad en caso de que usted intente llevar a cabo cualquier mantenimiento interno en esta unidad. DVERTENCIA Utilice esta unidad únicamente en interiores. Coloque la unidad de manera que el aire pueda fluir con libertad alrededor de ella.
  • Página 14 Medida en el rango de temperaturas de 0 °C a 31 °C (32 °F a 87,8 °F), decreciendo linealmente hasta el 50 % a 40 °C (104 °F). ± Sin exceder 10 % de la tensión nominal. La siguiente etiqueta está ubicada en el panel posterior de la unidad: FLS-5834A...
  • Página 15 Primeros pasos con la fuente de luz Encendido y apagado de la Fuente de analizador de CD/PMD DVERTENCIA Antes de encender la fuente, lea la Información de seguridad eléctrica en la página 6. Para encender y apagar la Fuente de analizador de CD/PMD: Pulse el botón rojo situado en la esquina inferior izquierda del panel frontal.
  • Página 16 Primeros pasos con la fuente de luz Fuente de analizador de FLS-5834A CD/PMD Pantalla Fuente de analizador de FLS-5834A CD/PMD Pantalla Basta con mirar la ventana principal de la unidad para obtener información importante de la fuente. Indicador de control remoto...
  • Página 17 Configuración de parámetros de la Fuente de analizador de CD/PMD El botón azul situado en el lado derecho de la pantalla permite acceder al menú de un solo nivel Setup (Configuración). Puede acceder al menú Setup (Configuración) incluso cuando la fuente está activa. La siguiente figura muestra los elementos del menú...
  • Página 18 (salir) del menú Setup (Configuración) (el último elemento en la parte inferior de la ventana) y pulse ENTER. La Fuente de analizador de CD/PMD volverá a su estado antes de acceder al menú. Nota: La unidad emitirá un pitido cuando no permita una operación. FLS-5834A...
  • Página 19 Configuración de parámetros de la Fuente de analizador de CD/PMD Configuración de la frecuencia de refresco Configuración de la frecuencia de refresco Puede definir la frecuencia de refresco de la pantalla. Para configurar la frecuencia de refresco: 1. Pulse la tecla Setup (Configuración). 2.
  • Página 20 ON (Activado)). O BIEN Reinicie la unidad a los parámetros por defecto de fábrica (consulte Puede que desee restablecer los parámetros de la Fuente de analizador de CD/PMD a sus valores originales. en la página 17). FLS-5834A...
  • Página 21 Configuración de parámetros de la Fuente de analizador de CD/PMD Configuración del contraste Configuración del contraste Para modificar el contraste: 1. Pulse la tecla Setup (Configuración). 2. Utilice las teclas de flecha arriba/abajo o izquierda/derecha para seleccionar Contrast (Contraste) (el elemento se mostrará en vídeo inverso).
  • Página 22 Frecuencia 8 Hz GPIB RS232 / GPIB de refresco Iluminación Encend. Direc. GPIB de fondo Contraste No aplicable Tasa de baudios Ctrl. de flujo Modo de vídeo No aplicable Salir 5. Pulse ENTER para confirmar el modo de vídeo. FLS-5834A...
  • Página 23 Configuración de parámetros de la Fuente de analizador de CD/PMD Restablecimiento de la Fuente de analizador de CD/PMD Restablecimiento de la Fuente de analizador de CD/PMD Puede que desee restablecer los parámetros de la Fuente de analizador de CD/PMD a sus valores originales. Para restablecer los parámetros a los valores en el momento de la compra, al encender la unidad: Pulse ENTER hasta que la unidad emita tres pitidos.
  • Página 25 Inspeccione siempre los extremos de la fibra y asegúrese de que estén limpios siguiendo el procedimiento que se describe a continuación antes de insertarlos en el puerto. EXFO no se hace responsable de los daños o fallos provocados por una limpieza o manipulación inadecuada de la fibra.
  • Página 26 No lo apriete en exceso, ya que eso dañaría tanto la fibra como el puerto. Nota: Si su cable de fibra óptica no está correctamente alineado o conectado, sufrirá pérdidas de gran magnitud y reflejos. FLS-5834A...
  • Página 27 Funcionamiento del Fuente de analizador de CD/PMD Instalación de la Interfaz universal de EXFO (EUI) Instalación de la Interfaz universal de EXFO (EUI) La placa de base fija de la EUI está disponible para conectores con pulido en ángulo (APC) o pulido sin ángulo (UPC). Si la placa de base presenta un borde de color verde alrededor, indica que es para conectores de tipo APC.
  • Página 28 "Source OFF" (Fuente desactivada). MPORTANTE Para obtener una estabilidad óptima, deje que la fuente se caliente durante 10 minutos. Si no respeta este tiempo de calentamiento, la medición de CD presentará un margen de error de 0,15 ps/nm. FLS-5834A...
  • Página 29 Control remoto de la fuente Puede controlar remotamente la fuente de analizador de CD/PMD mediante: una interfaz GPIB (mediante un cable GPIB conectado al puerto GPIB) una interfaz RS-232 (mediante una cable serie conectado al puerto serie). Puerto GPIB Portafusibles Puerto serie (RS-232 DTE) MODEL: GO GPIB IEEE 488.2...
  • Página 30 Instrucciones IEEE 488.2: Referencia rápida en la página 67. Puede encontrar información detallada en el apéndice Instrucciones de control remoto. Cuando la Fuente de analizador de CD/PMD se controla de forma remota, RM aparece en la esquina superior derecha de la pantalla. FLS-5834A...
  • Página 31 Control remoto de la fuente Configuración del modo de instrucciones remotas Configuración del modo de instrucciones remotas Para controlar remotamente la Fuente de analizador de CD/PMD, debe configurar una dirección GPIB o activar el puerto RS-232. Para configurar el modo de instrucciones remotas: 1.
  • Página 32 Tasa de baudios Modo de vídeo Ctrl. de flujo No aplicable Salir 3. Pulse ENTER y, a continuación, utilice las teclas de flecha arriba/abajo para seleccionar una dirección GPIB entre 1 y 30. 4. Pulse ENTER para confirmar la selección. FLS-5834A...
  • Página 33 Control remoto de la fuente Configuración de la tasa de baudios Configuración de la tasa de baudios La tasa de baudios es un parámetro relacionado con la comunicación RS-232. Determina la velocidad de envío de datos entre la unidad y un ordenador en bits por segundo (bps).
  • Página 34 3. Pulse ENTER y, a continuación, utilice las teclas de flecha arriba/abajo para seleccionar el tipo de flujo que desea. None (Ninguno) significa sin control de flujo. Soft (Software) permite a la unidad o el ordenador controlarlo y activar o desactivar la transmisión de datos. 4. Pulse ENTER para confirmar. FLS-5834A...
  • Página 35 Control remoto de la fuente Parámetros de comunicación Parámetros de comunicación Los parámetros de comunicación se utilizar para configurar el puerto de comunicación. Nota: EOS significa “fin de cadena”; EOI significa “fin o identificación”. Para comunicación GPIB Terminate Read on EOS (Terminar Sí...
  • Página 36 Parity None (Ninguno) Data bits (Bits de datos) 8 bits Stop bits (Bits de parada) 1 bit Flow control (Control de flujo) Software (Xon/Xoff) o None (Ninguno) Activación Consulte Configuración del modo de instrucciones remotas en la página 25 FLS-5834A...
  • Página 37 Control remoto de la fuente Estructura estándar de los datos de estado Estructura estándar de los datos de estado Las cuatro tablas que se muestran a continuación proporcionan información sobre el estado general y los registros de activación según lo definido en IEEE 488.2.
  • Página 38 Estructura estándar de los datos de estado Registro de activación de estado de eventos (ESE) estándar Bits Código mnemónico Valor de bit Encendido No usado Error de instrucción Error de ejecución Error dependiente del dispositivo Error de consulta No usado Operación finalizada FLS-5834A...
  • Página 39 Control remoto de la fuente Estructura estándar de los datos de estado Registro de bytes de estado (STB) Bits Código mnemónico Valor de bit No usado Servicio de solicitud/estado de resumen principal Bit de resumen de eventos Mensaje disponible No usado Cola de errores/eventos No usado No usado...
  • Página 40 Message Output Queue not Empty Error / Event Ouput Queue not Empty read by serial poll ESB MAV Status Byte Service Request Register Generation (STB) read by *STB? & & & & & & & Service Request Enable Register (SRE) ESB MAV FLS-5834A...
  • Página 41 Control remoto de la fuente Estructura estándar de los datos de estado Una SRQ queda forzada cuando un bit en el registro de bytes de estado cambia de 0 a 1 y se establece el correspondiente bit de máscara SRE. Si una SRQ queda forzada, el bit RQS se establece en 1 y permanece ahí...
  • Página 42 La coma, que se utiliza para separar valores en una instrucción o consulta. El punto y coma, que se utiliza para separar instrucciones o consultas al enviar más de una a la vez Nota: Se recomienda recuperar la respuesta inmediatamente después de cada consulta. FLS-5834A...
  • Página 43 Formato de mensaje de error Formato de mensaje de error El Fuente de analizador de FLS-5834A CD/PMD gestiona los errores específicos del dispositivo y del sistema. El formato genérico de los mensajes de error aparece ilustrado en la siguiente figura.
  • Página 45 Mantenimiento Para conseguir un funcionamiento duradero y sin problemas: Inspeccione siempre los conectores de fibra óptica antes de usarlos y límpielos si fuese necesario. Evite que se acumule polvo en la unidad. Limpie la carcasa y el panel frontal de la unidad con un paño ligeramente humedecido con agua.
  • Página 46 (el alcohol puede dejar marcas si se usa en exceso). 3. Inserte lentamente la punta limpiadora en el adaptador de la EUI hasta que salga por el otro extremo (puede serle de ayuda aplicar un lento movimiento giratorio en el sentido de las agujas del reloj). FLS-5834A...
  • Página 47 6d. Compruebe la superficie del conector con un microscopio portátil de fibra óptica (por ejemplo, FOMS de EXFO) o bien con una sonda de inspección de fibra (por ejemplo, FIP de EXFO).
  • Página 48 Sustitución de fusibles Sustitución de fusibles El Fuente de analizador de FLS-5834A CD/PMD contiene dos fusibles tipo F2.0L250V (IEC, 5 mm x 20 mm (0,197 pulg. x 0,787 pulg.), acción rápida, baja capacidad interruptora, 250 V). El portafusibles está situado en la parte trasera del Fuente de analizador de CD/PMD, justo al lado de la toma de alimentación.
  • Página 49 Deberá determinar el intervalo de calibración adecuado para su unidad según sus requisitos de precisión. En condiciones normales de uso, EXFO le recomienda recalibrar su unidad una vez al año. Fuente de analizador de CD/PMD...
  • Página 50 Para actualizar el software integrado del Fuente de analizador de CD/PMD, deberá obtener los archivos de actualización del grupo de asistencia técnica de EXFO. También necesitará un cable de módem nulo. MPORTANTE Puede actualizar el software en DOS, Windows 3.1, Windows 9x o Windows 2000.
  • Página 51 Mantenimiento Actualización del software integrado 6. Vaya a la carpeta “C:\Test” e inicie el programa de actualización escribiendo la siguiente línea (los espacios entre los parámetros son necesarios): Lo0006.exe /C:2 /F:c:\test\nombrearchivo.hex /S:19200 Los parámetros se pueden descodificar de la siguiente manera: /C: número de puerto en serie (COM2 en los anteriores ejemplos) /F: archivo para copiar en la unidad (sustituya “nombrearchivo”...
  • Página 52 9. Apague el Fuente de analizador de CD/PMD y, a continuación, vuelva a encenderlo. Algunas unidades mostrarán el nuevo número de versión en el inicio; de lo contrario, pulse simultáneamente las teclas de flecha arriba y derecha mientras se enciende la unidad. FLS-5834A...
  • Página 53 EXFO, bajo su marca, se han diseñado, por norma general, para facilitar el desmontaje y reciclaje. Para ver los procedimientos completos de reciclaje y desecho, así como la información de contacto, puede visitar el sitio web de EXFO en www.exfo.com/recycle. Fuente de analizador de CD/PMD...
  • Página 55 Reinicie la unidad para solucionar el problema. La anulación no se ha realizado correctamente. ID de módulo incorrecto: Llame a EXFO para obtener asistencia. El módulo devuelve un ID incorrecto. Error de comunicación del módulo: Reinicie la unidad para solucionar el problema.
  • Página 56 El FIFO de la unidad no está preparado para leer. Se ignorarán las instrucciones enviadas. Exceso de corriente del láser: Llame a EXFO para obtener asistencia. Se ha producido un problema con la corriente destinada al láser. Error de EEPROM: Llame a EXFO para obtener asistencia.
  • Página 57 Número de advertencia/ Descripción Acción recomendada error Fallo de la bomba del láser: Llame a EXFO para obtener asistencia. Se ha producido un problema en la potencia de salida (óptica) de la bomba del láser. Problema de temperatura del láser: Asegúrese de que la...
  • Página 58 Número de advertencia/ Descripción Acción recomendada error Error de tiempo de ejecución: Llame a EXFO para obtener asistencia. La unidad no ha realizado la instrucción debido a un error de tiempo de ejecución. Respuesta no válida: Llame a EXFO para obtener asistencia.
  • Página 59 Resolución de problemas Mensajes de error de la Fuente de analizador de CD/PMD Número de advertencia/ Descripción Acción recomendada error 32303 División entre cero: Reinicie la unidad para solucionar el problema. La unidad ha intentado realizar una división entre cero, lo que da una respuesta infinita.
  • Página 60 Recepción del error Sintaxis de Verifique y corrija la sintaxis. “Undefined header” instrucciones (Encabezado indefinido). incorrecta. Comunicación inestable. Carácter de Sincronice los caracteres de terminación incorrecto. terminación entre el controlador GPIB y el administrador de SCPI. FLS-5834A...
  • Página 61 Para obtener servicio posventa o asistencia técnica para este producto, póngase en contacto con EXFO llamando a uno de los siguientes números de teléfono. El grupo de asistencia técnica está disponible para atender sus llamadas de lunes a viernes, de 8:00 h a 19:00 h (hora de la costa este de Estados Unidos).
  • Página 62 Guarde la unidad en su embalaje original cuando tenga que transportarla. Evite la humedad alta o grandes fluctuaciones de temperatura. Mantenga la unidad alejada de la luz solar directa. Evite golpes y vibraciones innecesarios. FLS-5834A...
  • Página 63 EXFO Electro-Optical Engineering Inc. (EXFO) le ofrece una garantía para este equipo por defectos en sus componentes y mano de obra por un periodo de dos años a partir de la fecha de entrega original. EXFO garantiza también que este equipo cumple las especificaciones aplicables a su uso normal.
  • Página 64 ACCIDENTALES O CONSECUENTES. Responsabilidad EXFO no será responsable de los daños que se originen del uso del producto, ni será responsable de ningún defecto en el funcionamiento de otros objetos a los que esté conectado el producto, ni del funcionamiento de ningún sistema del que el producto pueda formar parte.
  • Página 65 Garantía Exclusiones Exclusiones EXFO se reserva el derecho de efectuar cambios en el diseño o fabricación de cualquiera de sus productos en cualquier momento sin que por ello incurra en la obligación de efectuar cambio alguno en las unidades ya distribuidas.
  • Página 66 62). El personal de asistencia determinará si el equipo necesita mantenimiento, reparación o calibración. 2. Si se debe devolver el equipo a EXFO o a un centro de asistencia autorizado, el personal de asistencia emitirá un número de autorización de devolución de compra (RMA) y proporcionará una dirección para la devolución.
  • Página 67 Si el equipo no se encuentra en garantía, se facturará el coste que figura en el informe. EXFO se hace cargo de los costes de envío de devolución al cliente para los equipos en garantía, pero el seguro de transporte correrá...
  • Página 68 Garantía EXFO Centros de asistencia en todo el mundo EXFO Centros de asistencia en todo el mundo Si su producto necesita asistencia técnica, póngase en contacto con el centro de asistencia más cercano. Centro de asistencia central de EXFO 400 Godin Avenue 1 866 683-0155 (EE.UU.
  • Página 69 Las siguientes especificaciones técnicas pueden cambiar sin previo aviso. La información contenida en esta sección se proporciona únicamente como referencia. Si desea obtener las especificaciones técnicas más recientes del producto, visite el sitio web de EXFO en www.exfo.com. SPECIFICATIONS SPECIFICATIONS Center wavelength (nm) 1580 ±20...
  • Página 71 Instalación en bastidor Puede colocar el Fuente de analizador de FLS-5834A CD/PMD en un bastidor para facilitar su uso. Para instalar el bastidor: 1. Fije el angular de hierro con cuatro tornillos Phillips de cabeza plana. 2. Fije el soporte del bastidor al marco con dos tornillos Phillips de cabeza redondeada.
  • Página 72 Instalación en bastidor Para instalar el Fuente de analizador de FLS-5834A CD/PMD en un bastidor: 1. Deslice la unidad de mesa en el bastidor y ajústela desde abajo con cuatro tornillos de fijación a la cubierta. Si la medida X de la ilustración es superior a 28,26 cm, fije la unidad en los cuatro orificios identificados con la letra A.
  • Página 73 Instrucciones de control remoto Instrucciones IEEE 488.2: Referencia rápida El Fuente de analizador de CD/PMD reconoce las instrucciones requeridas que se identifican en IEEE 488.2. La siguiente tabla resume estas instrucciones. Instrucción Función *CLS Instrucción para borrar estado *ESE Instrucción de activación de estados de eventos estándar *ESE? Consulta de activación de estados de eventos estándar *ESR?
  • Página 74 Standard Event Status Enable Register N.U. N.U. Syntax *ESE<wsp><RegisterValue> Parameter(s) RegisterValue: The program data syntax for <RegisterValue> is defined as a <DECIMAL NUMERIC PROGRAM DATA> element. The <RegisterValue>, expressed in base 2, represents the bit values of the Standard Event Status Enable Register. FLS-5834A...
  • Página 75 Instrucciones de control remoto Instrucciones IEEE 488.2: Descripción *ESE The table below shows the contents of this register. Bit Weight Meaning PON 128 Power ON Enable N.U. 64 Not used CMD 32 CoMmanD Error Enable EXE 16 Execution Error Enable DDE 8 Device Dependent Error Enable QRY 4...
  • Página 76 The *ESE? query allows the programmer to determine the current contents of the Standard Event Status Enable Register. See the contents of this register below. Standard Event Status Enable Register N.U. N.U. Syntax *ESE? Parameter(s) None Response Syntax <RegisterValue> FLS-5834A...
  • Página 77 Instrucciones de control remoto Instrucciones IEEE 488.2: Descripción *ESE? Response(s) RegisterValue: The response data syntax for <RegisterValue> is defined as a <NR1 NUMERIC RESPONSE DATA> element. The <RegisterValue> ranges from 0 through 255. The <RegisterValue> value expressed in base 2 (binary) represents the bit values of the Standard Event Status Enable register.
  • Página 78 Standard Event Status Register. Reading the Standard Event Status Register clears it. See the contents of this register below. Standard Event Status Enable Register N.U. N.U. Syntax *ESR? Parameter(s) None Response Syntax <RegisterValue> FLS-5834A...
  • Página 79 Instrucciones de control remoto Instrucciones IEEE 488.2: Descripción *ESR? Response(s) RegisterValue: The response data syntax for <RegisterValue> is defined as a <NR1 NUMERIC RESPONSE DATA> element. The <RegisterValue> ranges from 0 through 255. The <RegisterValue> value expressed in base 2 (binary) represents the bit values of the Standard Event Status register.
  • Página 80 The intent of the *IDN? query is for the unique identification of devices over the system interface. Syntax *IDN? Response(s) “EXFO E.-O. Engineering,FLS-5834A,xxxxxxxxxx, 2.0r0”, where – xxxxxxxx is the serial number – 2.0r0 is the Firmware level. *LOK Description This command is used to set the Remote Lockout programming state.
  • Página 81 Instrucciones de control remoto Instrucciones IEEE 488.2: Descripción *LOK Example(s) *LOK 1 Notes This command can only be used when working with RS-232 communication. See Also *LOK? Fuente de analizador de CD/PMD...
  • Página 82 Fuente de analizador de CD/PMD: “0”- The source is unlocked. “1”- The source is locked. Example(s) *LOK? returns 1 Notes This command can only be used when working with RS-232 communication. See Also *LOK FLS-5834A...
  • Página 83 Instrucciones de control remoto Instrucciones IEEE 488.2: Descripción *OPC Description The *OPC command allows synchronization between the instrument and an external controller. The *OPC command causes the instrument to set bit 0 (Operation Complete) in the Standard Event Status Register to the TRUE (logic 1) state when the instrument completes all pending operations.
  • Página 84 <NR1 NUMERIC RESPONSE DATA> element. The <Acknowledge> response is a single ASCII-encoded byte corresponding to 1. The receipt of an <Acknowledge> response indicates that all pending selected device operations have been completed. Example(s) *OPC? Return 1 See Also *OPC *WAI FLS-5834A...
  • Página 85 Instrucciones de control remoto Instrucciones IEEE 488.2: Descripción *REM Description This command is used to set the Remote programming state that determines if the source will be controlled locally or remotely. Syntax *REM<wsp><RemoteState> Parameter(s) RemoteState: The program syntax data for <RemoteState> is defined as a <Boolean Program Data>...
  • Página 86 Any Event Enable Register setting, including the Standard Event Status Enable Register setting. d) Any Event Register setting, including the Standard Event Status Register settings. e) Calibration data that affects device specifications. f) The Service Request Enable Register setting. Syntax *RST Parameter(s) None FLS-5834A...
  • Página 87 Instrucciones de control remoto Instrucciones IEEE 488.2: Descripción *SRE Description The *SRE command sets the Service Request Enable Register bits. See the contents of this register below. This register contains a mask value to enable the bits in the Status Byte Register.
  • Página 88 Error / Event AVailable Enable N.U. 2 Not used N.U. 1 Not used A bit value of zero shall indicate a disabled condition. Example(s) *SRE 52 where 52 = (bit ESB, bit MAV and bit EAV) See Also *SRE? *STB? FLS-5834A...
  • Página 89 Instrucciones de control remoto Instrucciones IEEE 488.2: Descripción *SRE? Description The *SRE? query allows the programmer to determine the current contents of the Service Request Enable Register. See the contents of this register below. Serv ic e R eques t Enable R egis ter N.U.
  • Página 90 <NR1 NUMERIC RESPONSE DATA> element. The <RegisterValue> ranges from 0 through 255. When converted to binary (base 2), the <RegisterValue> represents the current bit values of the Service Request Enable Register. Example(s) *SRE Return 32 (bit ESB) See Also *SRE *STB? FLS-5834A...
  • Página 91 Instrucciones de control remoto Instrucciones IEEE 488.2: Descripción *STB? Description The *STB? query allows the programmer to read the status byte and Master Summary Status bit. See the content of this register below. Status By te R egister R QS/ N.U.
  • Página 92 MAV 16 Message AVailable Enable N.U. 8 Not used EAV 4 Error / Event AVailable Enable N.U. 2 Not used N.U. 1 Not used Example(s) *STB? Return 68 where 68 = (bit MSS and bit EAV) See Also *SRE *SRE? FLS-5834A...
  • Página 93 Instrucciones de control remoto Instrucciones IEEE 488.2: Descripción *TST? Description This query returns a binary value indicating the test results. Syntax *TST? Response Result: The response data syntax for <Result> is defined as a <NR1 NUMERIC RESPONSE DATA> element. A decimal value indicating the sum of all corresponding errors: “0”–No errors “1”–N/A...
  • Página 94 Instrucciones de control remoto Instrucciones IEEE 488.2: Descripción *WAI Description The *WAI command shall prevent the device from executing any further commands or queries until the no-operation-pending flag becomes TRUE. Syntax *WAI Parameter(s) None Example(s) *WAI See Also *OPC *OPC? FLS-5834A...
  • Página 95 Instrucciones de control remoto Instrucciones específicas del producto: Referencia rápida Instrucciones específicas del producto: Referencia rápida La siguiente tabla resume las instrucciones específicas para el XX Sistema de comprobación universal XX. Parámetro/ Instrucción Descripción respuesta DISP BRIG <valor_numérico Encender y apagar la >|MINimum| iluminación de fondo MAXimum...
  • Página 96 “1”–turns the backlight on “0”–turns the backlight off Example DISP:BRIG 1 DISPLAY:BRIGHTNESS 0 DISPlay:BRIGhtness? Description This command returns the state of the backlight. Syntax DISP:BRIG? Response A numeric value: “1”-the backlight is on “0”-the backlight is off Example DISP:BRIG? 1 FLS-5834A...
  • Página 97 Instrucciones de control remoto Instrucciones específicas del producto: Descripción SOURce:POWer[:STATe] Description This command turns on or off the source. When the source is on, the red LED on the front of the module illuminates. Syntax SOUR:POW[:STAT]<wsp><boolean>|ON|OFF Parameters A boolean parameter: “1”–turns the source on “0”–turns the source off Example...
  • Página 98 Description This query reads the Fuente de analizador de CD/PMD identification string. Syntax SYST:VERS? Response “EXFO E.-O. Eng. FLS-5834A vx.xx”xxxxxxxx xxxxxxx, where xxxxxxxx xxxxxxx is the serial number and vx.xx is the current product version. Note This query returns the same response as the *IDN? query.
  • Página 99 Errores basados en SCPI Número Descripción Causa probable de error -100 “Error de instrucción” Se ha producido un error de instrucción. Se trata del error genérico de sintaxis para los dispositivos que no pueden detectar errores más específicos. -104 “Error de tipo de dato” El analizador ha detectado un elemento de datos distinto al permitido.
  • Página 100 “Error de tiempo de espera” Se trata de un error genérico dependiente del dispositivo. -400 “Error de consulta” Se ha producido un error de consulta. Se trata del error genérico de sintaxis para los dispositivos que no pueden detectar errores más específicos. FLS-5834A...
  • Página 101 Índice Índice cambio de parámetros......... 11 carácter de control ........28 ajuste caracteres Xoff/Xon ........28 contraste ..........15 centro de asistencia ........62 control de flujo ........28 commands frecuencia de refresco......13 IEEE 488.2..........68 iluminación de fondo ......14 commands, specific ........
  • Página 102 ....... 10 mensajes de error ........49 encendido/apagado de la unidad ....9 operativa..........19 envío a EXFO ..........60 fuente de alimentación, CA ......8 envío de carácter de control......28 fuente, funcionamiento....... 19 EOI (fin o identificación)......29 fuente, uso ..........
  • Página 103 67 contraste..........15 instrucciones requeridas......67 frecuencia de refresco......13 instrumentos programables, normas... 36 GPIB ............29 Interfaz universal de EXFO. Consulte la EUI iluminación de fondo......14 modo de vídeo........15 restablecimiento ........17 RS-232 ........... 29 limpieza parámetros originales........
  • Página 104 Toma de velocidad ..........27 alimentación ..........2 RS-232 commands ........89 transmisión de datos ........28 SCPI directrices ..........36 sintaxis........... 36 SCPI commands........... 89 seguridad advertencia ..........3 cable de alimentación......6 convenciones ........... 3 precaución..........3 FLS-5834A...
  • Página 105 Índice unidad cubiertas..........7 desconexión..........6 encendido/apagado ......... 9 instalación ..........7 reparación ..........7 ventilación ..........7 unidad de mesa, instalación en un bastidor 66 unidad, recalibración........43 uso interior............ 7 valor, definición .......... 11 valores por defecto ........17 ventana principal.........
  • Página 106 EXFO SERVICE ASSURANCE 285 Mill Road Chelmsford MA, 01824 EE.UU. Tel.: 1 978 367-5600 · Fax: 1 978 367-5700 NÚMERO GRATUITO (EE.UU. y Canadá) 1 800 663-3936 © 2010 EXFO Electro-Optical Engineering Inc. Todos los derechos reservados. Impreso en Canadá (2010-01)
