5 Puesta en funcionamiento con el módulo de indicación y configuración
10
5 Puesta en funcionamiento con el módulo
de indicación y configuración
5.1 Poner módulo de indicación y configuración
El módulo de indicación y configuración se puede montar y desmon-
tar del sensor en cualquier momento. Aquí se pueden seleccionar
cuatro posiciones desplazadas a 90°. Aquí no es necesaria la inte-
rrupción de la alimentación eléctrica.
Proceder de la forma siguiente:
1. Destornillar la tapa de la carcasa
2. Poner el módulo de indicación y control sobre el sistema electró-
nico, girándolo hacia la derecha hasta que enclave.
3. Atornillar fijamente la tapa de la carcasa con la ventana.
El desmontaje tiene lugar análogamente en secuencia inversa.
El módulo de indicación y configuración es alimentado por el sensor,
no se requiere ninguna conexión adicional.

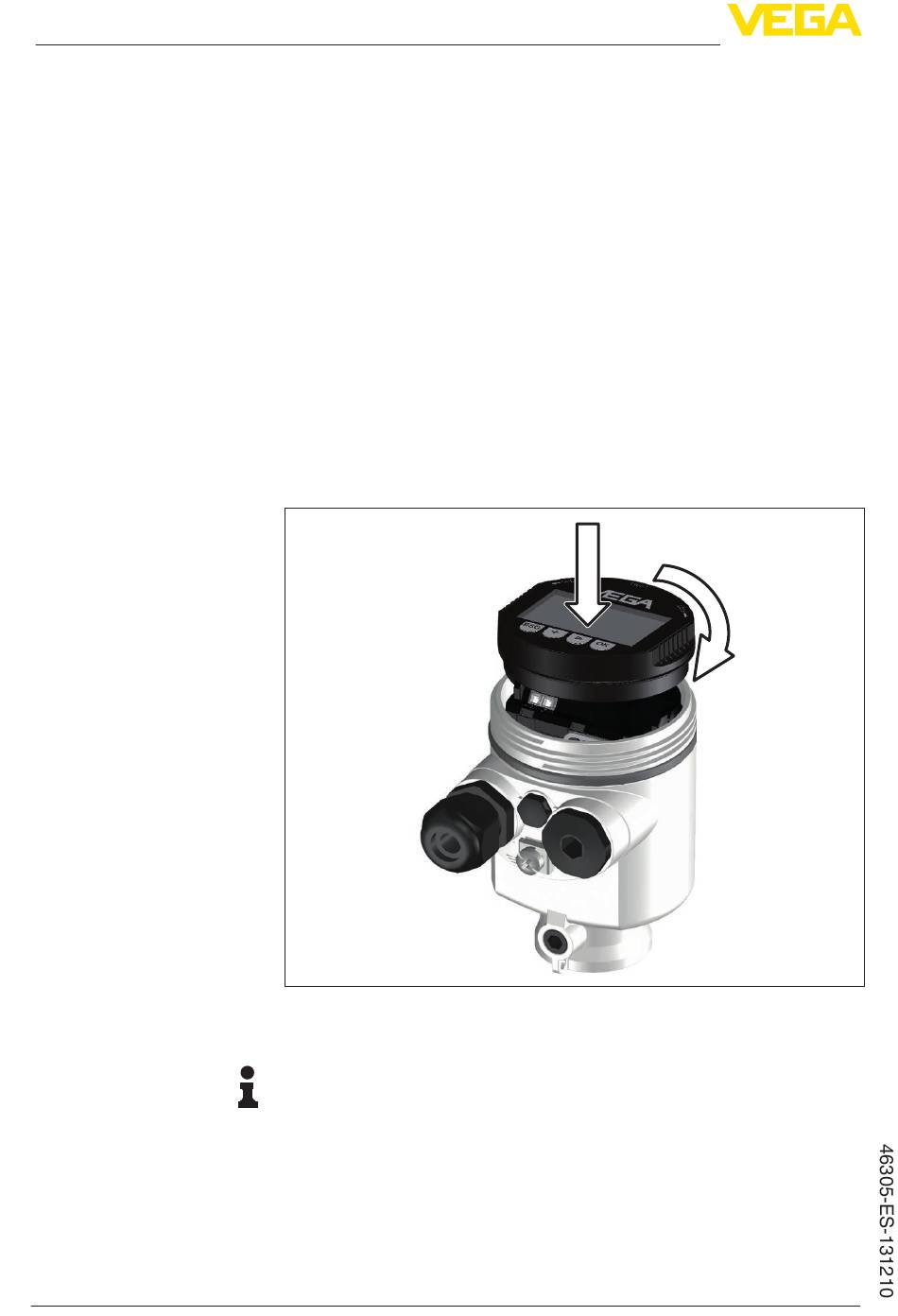

Fig. 5: Empleo del módulo de indicación y configuración en carcasa de una sola
cámara el compartimiento de conexión
Indicaciones:
En caso de que se desee reequipar el equipo con un módulo de indi-
cación y configuración para la indicación continua del valor medido,
se necesita una tapa más alta con ventana.
