Cambio del deflector de
hierba
ADVERTENCIA
Si el hueco de descarga se deja destapado, la
máquina podría arrojar objetos hacia usted
o hacia otras personas y causar lesiones
graves. También podría producirse un
contacto con la cuchilla.
No utilice nunca la máquina sin haber
instalado una placa de mulching, un deflector
de descarga o un sistema de recogida de
hierba.
1. Aparque la máquina en una superficie nivelada,
desengrane el mando de control de las cuchillas
y ponga el freno de estacionamiento.
2. Pare el motor, retire la llave y espere a que se
detengan todas las piezas en movimiento antes
de abandonar el puesto del operador.
3. Retire la contratuerca, el perno, el muelle y
el espaciador que sujetan el deflector a los
soportes de pivote
4. Retire el deflector de hierba dañado o
desgastado (Figura

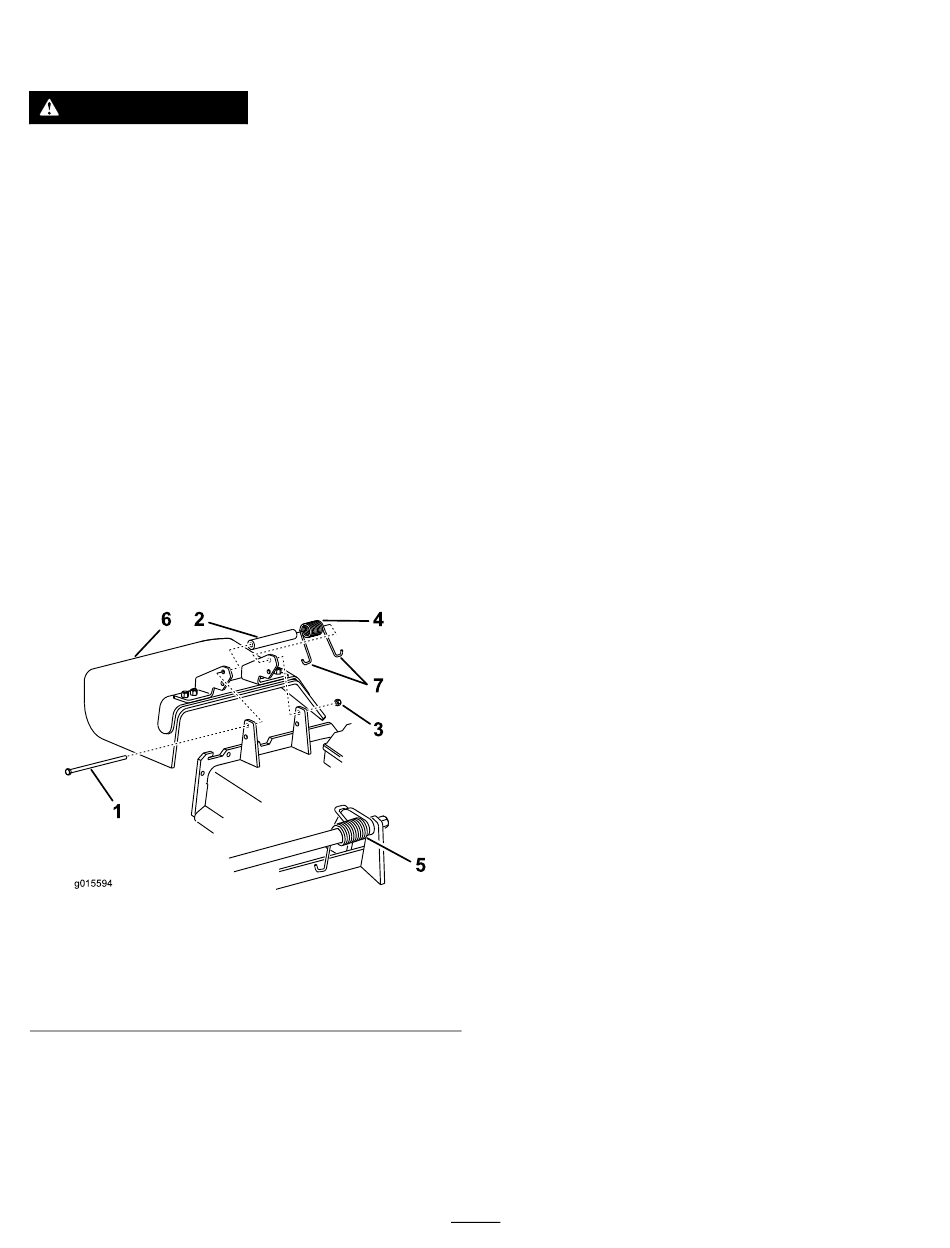

Figura 51
1. Perno
2. Espaciador
3. Contratuerca
4. Muelle
5. Coloque el espaciador y el muelle en el deflector
de hierba.
6. Coloque un extremo en J del muelle detrás del
reborde de la carcasa.
Nota:
Asegúrese de colocar un extremo en
J del muelle detrás del reborde de la carcasa
(Figura 51).
51).
5. Muelle instalado
6. Deflector de hierba
7. Extremo en J del muelle
antes de instalar el perno, como se muestra en
la Figura
7. Instale el perno y la tuerca.
8. Coloque un extremo en J del muelle alrededor
del deflector de hierba
Importante:
poder girar. Levante el deflector hasta que
esté totalmente abierto, y asegúrese de que
gire hasta cerrarse por completo.
g015594
43
51.
(Figura 51).
El deflector de hierba debe
