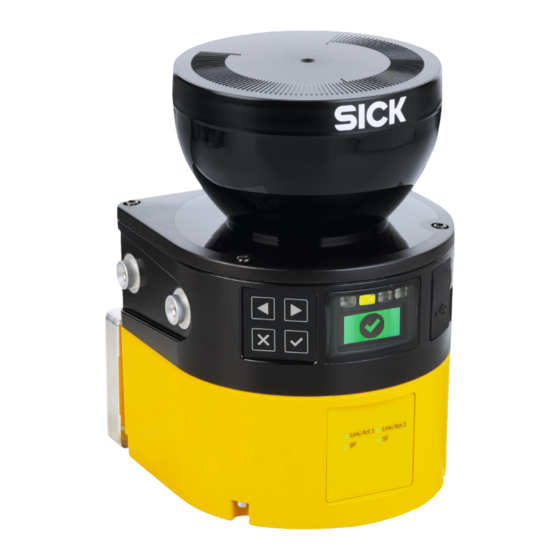

Página 1 I N S T R U C C I O N E S D E U S O microScan3 – PROFINET Escáner láser de seguridad...
Página 2 Información legal Este documento está protegido por la legislación sobre la propiedad intelectual. Los derechos derivados de ello son propiedad de SICK AG. Únicamente se permite la reproducción total o parcial de este documento dentro de los límites establecidos por las disposiciones legales sobre propiedad intelectual.
Página 3 Integración en el sistema de control eléctrico........4.4.1 Compatibilidad electromagnética........... 4.4.2 Fuente de alimentación............8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 4 Funciones parametrizables............. 100 Ajustes de red................... 101 7.4.1 PROFINET................. 101 I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 5 Comprobación al ponerlo en servicio y con los cambios....... 145 Manejo....................146 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 6 Datos I&M................200 13.7 Dibujos acotados..................201 Datos del pedido................203 I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 7 Índice de figuras e ilustraciones............. 218 Índice de tablas................. 221 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 8 Este documento: 8021222 • Idiomas en los que está disponible este documento: 8021217 Podrá encontrar la versión actual de todos los documentos en www.sick.com. Acerca de estas instrucciones de uso Algunos capítulos de estas instrucciones de uso están dirigidos especialmente a deter‐...
Página 9 Datos CAD de los esquemas y dibujos acotados • Certificados (p. ej., la declaración de conformidad de la UE) • Guía de máquinas seguras. Máquinas seguras con SICK en tan solo seis pasos • Safety Designer (software para la configuración de soluciones de seguridad de SICK AG) Símbolos y convenciones utilizados en este documento...
Página 10 Se deben respetar las normas aplicables en materia de protección contra radia‐ ción láser en su última versión. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 11 Si el escáner láser de seguridad no se usa conforme a lo previsto o si se modifica incorrectamente o se manipula, se extinguirá cualquier garantía de SICK AG; además, SICK AG no se responsabilizará en ningún caso de los daños directos e indirectos derivados de estas acciones.
Página 12 Necesita conocimientos técnicos sobre las normas y prescripciones relevantes. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 13 Para el mantenimiento debe valorar si los trabajos se pueden realizar en un estado de funcionamiento seguro de la máquina. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 14 En esta dirección se encuentra el sector circular que el escáner láser de seguridad no explora. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 15 En el escáner láser de seguridad se encuentra un espejo giratorio que desvía los impulsos de luz de modo que exploren una zona en forma de abanico. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 16 I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 17 La conexión USB solo puede utilizarse temporalmente para la configuración y el diagnóstico. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 18 Solo disponible con dispositivos con paquete de rendimiento Pro y alcance máx. del campo de protección 9 m. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 19 Cambios deliberados son, por ejemplo, las manipulaciones intencionadas para dejar sin función el escáner láser de seguridad. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 20 El campo de protección contra colisiones únicamente debe utilizarse en pasillos estre‐ chos. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 21 Un juego de campos puede contener diversos tipos de campos, p. ej. un campo de protección y un campo de advertencia. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 22 Normalmente, cada caso de supervisión tiene asignado un registro de campos. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 23 "Asignación de juegos de campos", página 130. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 24 Figura 13: Protección de zonas de peligro: detección de la presencia de una persona en la zona de peligro I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 25 Figura 15: Protección de accesos: detección de una persona cuando entra en la zona de peligro 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 26 Figura 16: Protección móvil de la zona de peligro: detección de una persona al aproximarse un vehículo I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 27 Los dispositivos de protección únicamente debe repararlos el fabricante o el personal autorizado por este. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 28 Figura 17: Impedir el paso por debajo I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 29 Al seleccionar el tipo de montaje, tenga en cuenta en cada caso la norma ISO 13855. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 30 I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 31   Figura 21: Montaje en un rebaje (ejemplo) 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 32 (p. ej., una pared) a fin de detectar un cambio accidental o una manipulación. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 33 "Hoja de datos", página 177 • d = Resolución ajustada 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 34 I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 35 Es necesario tener en cuenta el tiempo de recorrido de la señal de conmutación hasta el dispositivo de protección. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 36 El campo de protección es paralelo a la dirección de aproximación de las personas. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 37 Configure el escáner láser de seguridad teniendo en cuenta este cálculo y las especificaciones de estas instrucciones. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 38 I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 39 Encontrará más información en la norma ISO 13855 y en la guía para máquinas seguras. INDICACIÓN En muchos países, SICK ofrece un servicio de medición del tiempo de parada del movimiento peligroso Ejemplo de cálculo de la distancia mínima S según ISO 13855 En este ejemplo se muestra el cálculo de la distancia mínima en caso de aproximación...
Página 40 Si quiere que la distancia mínima sea lo más baja posible, calcule C utilizando la fórmula siguiente: I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 41 42). Figura 28: Plano de exploración a la altura del tobillo 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 42 300 mm, puede calcular la resolución necesaria con la siguiente fórmula: I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 43 Colocar placas protectoras. Colocar una valla. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 44 (véase "Supervisión de contornos de referencia", página 32). I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 45 Configure el escáner láser de seguridad teniendo en cuenta este cálculo y las especificaciones de estas instrucciones. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 46 INDICACIÓN En muchos países, SICK ofrece un servicio de medición del tiempo de parada. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK...
Página 47 Figura 32: Aplicación fija con funcionamiento vertical para proteger el acceso 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 48 I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 49 Para más información, consulte la norma ISO 13855 y la guía de máquinas seguras. INDICACIÓN En muchos países, SICK ofrece un servicio de medición del tiempo de parada. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 50 Figura 33: Aplicación móvil con funcionamiento horizontal para proteger la zona de peligro I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 51 Si un vehículo no dispone de cierta distancia libre al suelo, podría herir el pie de una persona. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 52 Suplemento para la distancia que falta al suelo en mm I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 53 = Recorrido de frenado (tomado de la documentación del vehículo) en milíme‐ tros (mm) 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 54 I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 55 150 mm 190 mm Figura 37: Altura de montaje recomendada 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 56 I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 57 9 m y duración del ciclo de exploración de 50 ms es de 0,1°. Esto arroja una holgura de guiado admisible de ± 0,2°. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 58 "Ejemplo para determinar la holgura de guiado de la carretilla industrial", página I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 59 Debe aplicarse siempre el valor máximo para todas las carretillas industriales en todas las condiciones que se produzcan. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 60 Recorrido de detención con carga máxima = 3.500 mm, factor de desgaste de los frenos = 1,1 I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 61 El campo de protección contra colisiones es paralelo a la dirección de aproximación. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 62 En todas las carretillas industriales, los objetivos de referencia están correcta‐ mente montados en ambos sentidos de la marcha. • Como objetivo de referencia deben usarse únicamente los ofrecidos por SICK como accesorios. • Los objetivos de referencia no deben estar recortados, arrugados ni reducidos en forma alguna.
Página 63 Debe aplicarse siempre el valor máximo para todas las carretillas industriales en todas las condiciones que se produzcan. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 64 2 objetivos de referencia, cada uno de 100 mm de ancho, con una separación de 1.200 mm. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 65 El producto está probado y certificado según las normas vigentes. Por lo tanto, es robusto cuando se utiliza en entornos industriales. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 66 La fuente de alimentación según SELV ha demostrado ser más fiable en entornos exigentes. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 67 Cuando se usa el bloqueo de rearme interno, el resultado para el operador de la máquina es la siguiente secuencia: 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 68 OFF I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 69 Asegúrese también de que la persona encargada de accionar el Reset pueda ver completamente la zona de peligro. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 70 Servidor NTP Servidor NTP microScan3 CoLa2 (protocolo Cliente CoLa2, por Seleccionado por el microScan3 2122 de SICK, configura‐ ejemplo, un orde‐ cliente de CoLa2 ción y diagnóstico) nador con Safety Designer microScan3 2122 Cliente CoLa2, por Seleccionado por el ejemplo, un orde‐...
Página 71 Cargue el archivo GSDML en el software de configuración del control. Busque en el catálogo de hardware el dispositivo deseado, p. ej., con la función de búsqueda e introduciendo “SICK” o “microScan3”. Añada el dispositivo al proyecto y conéctelo al control.
Página 72 • En el conjunto de datos I&M 4 (IM_Signature) I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 73 Estado del estado de reposo • Advertencia de suciedad • Fallo por suciedad 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 74 Tras realizar cambios en la configuración o en la función de seguridad I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 75 Documente las comprobaciones de manera verificable. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 76 Indicaciones sobre las comprobaciones Comprobar el principio de funcionamiento del dispositivo de protección SICK recomienda seguir este procedimiento: Observe la pantalla y los LED de estado que se encuentran encima de la pantalla del escáner láser de seguridad. Si con la máquina encendida, no está iluminado permanentemente al menos uno de los LED ubicados encima de la pantalla del escáner láser de seguridad, debe contar con la existencia de un fallo.
Página 77 SICK recomienda seguir este procedimiento: Protección de zonas de peligro Ponga el objeto de comprobación previsto en varios puntos de la zona que se debe proteger.
Página 78 I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 79 Inspección visual de la máquina y del dispositivo de protección SICK recomienda seguir este procedimiento: Comprobar si la máquina o el dispositivo de protección se han cambiado o mani‐ pulado de modo que pueda afectar a la eficacia del dispositivo de protección.
Página 80 Compruebe que no falte ningún componente y que todas las piezas estén en perfecto estado. En caso de reclamaciones, póngase en contacto con el representante de SICK correspondiente. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 81 INDICACIÓN Antes de montar el escáner láser de seguridad, lea completamente esta sección. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 82 Extraiga con cuidado el conector de sistema del escáner láser de seguridad. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 83 Atornille el conector de sistema con los tornillos imperdibles. Par de apriete: 2,25 Nm … 2,75 Nm. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 84 I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 85 201). Par de apriete: 4,5 Nm … 5,0 Nm. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 86 La conexión USB solo puede utilizarse temporalmente para la configuración y el diag‐ nóstico. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 87 Tensión de alimentación: 0 V CC Sin cablear Tierra de función/apantallamiento 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 88 Figura 54: Asignación de conexiones de red (conector hembra, RJ45, para conector macho push-pull) I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 89 Figura 56: Asignación de conexiones de la red (conector hembra M12 de 4 polos, codificación 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 90 Datos de emisión – RX– Datos de recepción – Rosca Apantallamiento I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 91 En primer lugar debe asignar una dirección de red válida al dispositivo. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 92 Puede transferir nuevamente una configuración verificada al mismo dispositivo o a uno equivalente. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 93 Dependiendo del dispositivo, hay disponibles 3 o 4 grupos de usuarios. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 94 Puede cambiar su propia con‐ usuarios Administrator y asignár‐ traseña. sele una contraseña. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 95 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 96 El dispositivo se muestra como mosaico en el área de trabajo. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 97 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 98 El nombre utilizado aquí es independiente del nombre de PROFINET. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 99 En primer lugar debe asignar una dirección de red válida al dispositivo. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 100 Temas relacionados • "Números de versión y funciones", página 173 I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 101 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 102 Figura 62: Función Identification-and-Maintenance en PROFINET Valores en el proyecto Valores en el dispositivo I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 103 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 104 El nombre utilizado aquí es independiente del nombre de PROFINET. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 105 F que en la configuración del control. Introduzca un número entero entre 1 y 65.534. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 106 La alarma se transmite al control. Temas relacionados • "Alarmas", página 198 I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 107 La pantalla del escáner láser de seguridad muestra mensajes y estados. Estos se pueden visualizar en varios idiomas. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 108 Parámetros del plano de supervisión • Parámetros del escáner láser de seguridad I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 109 150 mm = detección del cuerpo • 200 mm = detección del cuerpo 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 110 Óctuple zonas de peligro en condiciones ambientales de polvo I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 111 Resumen Aquí se configuran los parámetros del escáner láser de seguridad. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 112 Un gráfico indica los efectos de la configuración en los alcances disponibles. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 113 ✓ Se representa el campo del contorno como referencia. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 114 La longitud del borde o el diámetro de cada campo deben ser iguales o superiores a la resolución seleccionada del objeto. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 115 Diseñar campos de contorno de referencia o campos de detección de contorno 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 116 Solo disponible con dispositivos con paquete de rendimiento Pro y alcance máx. del campo de protección 9 m. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 117 Seleccione el tipo de campo véase "Tipos de campo", página 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 118 Ejemplo: una plantilla de juego de campos se define con campo de protección, campo de advertencia 1 y campo de advertencia 2. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 119 La imagen de fondo se guarda en el PC en el archivo del proyecto. No se transfiere al dispositivo. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 120 Puede especificar si los campos se calculan manual o automáticamente después de dibujar. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 121 El ejemplo muestra un cuadro de diálogo para un rectángulo. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 122 El escáner láser de seguridad no puede supervisar estas zonas. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 123 ✓ El editor de campos muestra la sombra proyectada como zona enmascarada. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 124 Además, debe tener en cuenta las tolerancias de medición del escáner láser de seguridad. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 125 Con la opción Alisado mediante reducción de puntos, puede reducir el número de puntos y simplificar las líneas. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 126 12 bytes) que la representación de procesos configurada en el control para el escáner láser de seguridad. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 127 Si no ha definido una fuente de entrada, puede definir aquí la salida de la red. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 128 Introduzca un nombre lo más descriptivo posible en el campo Nombre para la tabla de casos de supervisión. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 129 OFF, y el dispositivo muestra un error. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 130 (p. ej., campo de protección, campo de advertencia, campo de advertencia). I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 131 ✓ Se importa la tabla de casos de seguimiento. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 132 En la simulación se puede visualizar el resultado de la configuración ajustada. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 133 Puede determinar qué datos de los escáneres láser de seguridad deben emitirse a través de UDP o TCP/IP. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 134 Asegurarse de que al hacer la transferencia esté conectado el dispositivo en cuestión. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 135 ✓ El proceso de transferencia se muestra en Safety Designer y en el dispositivo. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 136 Sólo se debe utilizar el escáner láser de seguridad como dispositivo de protección cuando se haya verificado la configuración. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 137 Los datos requeridos se incluyen en el informe. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 138 La comunicación con otros dispositivos a través de este no se ve comprometida. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 139 En el diálogo Contraseña de usuario seleccione la opción Restablecer contraseña. Transmitir en el formulario al Servicio de soporte de SICK el número de serie mostrado y el contador de dispositivos junto con la referencia y la clave de tipos.
Página 140 Cliente autorizado, sin contraseña para Operador, no admite inicio de sesión para Personal mantenimiento). No cambia la configuración. Restablecer la contraseña del grupo de usuarios Administrador: Solicite al servicio de soporte de SICK el formulario para restablecer la contra‐ seña. En el Safety Designer, establezca la conexión al dispositivo.
Página 141 Si desactiva la interfaz USB y posteriormente debe realizar mantenimiento en el dispo‐ sitivo, es posible que los técnicos de servicio (por ejemplo, de SICK) deban acceder a su red. En cuanto se desactiva la interfaz, no se pueden establecer nuevas conexiones. Una conexión existente permanece abierta hasta que se cierra o expira el tiempo de espera.
Página 142 ✓ Se muestra el fin de la calibración. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 143 Para alinear con precisión el escáner láser de seguridad con el kit de fijación 2, dispone de las siguientes opciones: 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 144 El LED OFF está permanentemente iluminado. El LED ON está apagado. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 145 Deben realizarse las comprobaciones determinadas en el concepto de comproba‐ ción del fabricante de la máquina y de la empresa explotadora. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 146 • "Indicación de error en la pantalla", página 163 I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 147 Incluso con indicación incorrecta o fallo de los indicadores no se ve compro‐ metida la función de seguridad del dispositivo. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 148 Reinicie el dispositivo. b Sustituya el dispositivo. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 149 Pulse las teclas de las flechas para cambiar entre varias páginas con información detallada. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 150 Tecla de restablecimiento pulsada. Salida de queo de rearranque seguridad en estado OFF. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 151 La indicación parpa‐ Retire o cubra la fuente de luz. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 152 OFF. Para obtener más informa‐ ción pulse una tecla cualquiera. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 153 Asegúrese de que las salidas del escáner láser de seguridad no tengan ningún efecto en la máquina durante la limpieza. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 154 IMPORTANTE No utilice productos de limpieza agresivos o que produzcan ralladuras. Recomendación: no use productos de limpieza abrasivos. Recomendación: use productos de limpieza antiestáticos y un paño óptico SICK. Procedimiento Limpiar la cubierta óptica Quite el polvo de la cubierta óptica con un pincel limpio y suave.
Página 155 Herramienta necesaria: • Llave dinamométrica con hexágono interior TX10 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 156 Realice la calibración de la cubierta óptica, véase "Calibración de la cubierta óptica", página 141. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 157 A continuación, montar el escáner láser de seguridad nuevo en el soporte y en el 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 158 Si desea iniciar sesión en el dispositivo, por ejemplo para modificar la configuración, deberá restaurar la contraseña con la ayuda de SICK. El dispositivo funciona con la configuración existente aunque no se cambie la contraseña. En determinados casos (con polvo, una elevada humedad del aire) puede ser conve‐...
Página 159 Suelte los tornillos del conector de sistema y retire el conector de sistema defec‐ tuoso del escáner láser de seguridad. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 160 I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 161 En todos los trabajos que realice en el dispositivo de protección o en la máquina, asegure la máquina contra la conexión accidental. INDICACIÓN Su representante de SICK le facilitará más información sobre la subsanación de fallos. 11.2 Diagnóstico detallado con la pantalla Resumen Puede acceder al menú...
Página 162 En el área Reinicio dispone de las siguientes opciones: • Reinicie el escáner láser de seguridad. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 163 • El error de ocho cifras de la línea inferior sirve de ayuda al Servicio de Soporte de SICK para hacer el análisis de error detallado. • En la pantalla se obtiene más información sobre el error y su eliminación pul‐...
Página 164 El número incorrecto de la red. dura más de 1 segundo. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 165 Ethernet La conexión USB solo puede utilizarse temporalmente para la configuración y el diagnóstico. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 166 Compruebe por qué han conmutado las salidas de seguridad I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 167 El escáner láser de seguridad almacena datos sobre eventos importantes. El histórico de eventos muestra información sobre los últimos eventos almacenados. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 168 I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 169 El Safety Designer resalta los detalles relativos a los sucesos en la parte inferior de la ventana, y adicionalmente se muestran vías de solución. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 170 Rojo: se ha producido una alarma • Verde: no se ha producido una alarma I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 171 I&M y a las alarmas, véase "Datos disponibles", página 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 172 Información adicional A petición SICK le ayuda en la evacuación de estos dispositivos. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 173 En el dispositivo el número de versión va marcado con la letra V. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 174 Nueva función Siempre CONECTADO (NO seguro) en las tablas de supervisión de casos I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 175 Representación de procesos PROFINET (no orientado a la seguridad) 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 176 Representación de procesos PROFINET (no orientado a la seguridad) I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 177 Compatible tivo tema – – Sí – Solo compatible con Rev ≥ 1.1.0 En su sucursal de SICK se le facilitará más infor‐ mación. Rev 1.1.0 (o superior) – Sí Rev 1.1.0 (o superior) Solo compatible con Rev ≥ 1.1.0 Sí...
Página 178 ≤ 8 campo de protección máx. de 5,5 m I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 179 65 mm campo de protección máx. de 4,0 m 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 180 Salidas de seguridad a través de la red Cantidad I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 181 Netload Netload Class III conforme a Security Level 1 Test 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 182 Modo en reposo Típ. 7 W Consumo de potencia (dispositivos con conexión SCRJ) I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 183 De conformidad con IEC 60204-1, la fuente de alimentación debe poder soportar un corte breve de 20 ms en la red eléctrica. Entre sus accesorios, SICK dispone de fuentes de alimentación apropiadas. El nivel de tensión no debe ser inferior a la tensión mínima especificada.
Página 184 En la pantalla frontal 18 mm × 4 mm I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 185 El tiempo de respuesta del escáner láser de seguridad depende de los siguientes parámetros: 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 186 3,50 m 3,00 m 40 mm 3,00 m 2,30 m I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 187 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 188 Tamaño mínimo necesario del objeto en mm Alcance en m I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 189 Yeso blanco Reflectores > 2.000%, láminas de reflexión > 300% 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 190 Activa el estado de 1 = Estado de reposo. reposo I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 191 ≥ 120 ms) 1 = Se ignora 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 192 OFF. Limpie la cubierta óptica. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 193 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 194 1 = La función sitivo. de seguridad se está ejecutando. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 195 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 196 Reservado I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 197 Path08 Path07 Path06 Path05 Path04 Path03 Path02 Path01 Reservado 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 198 Compruebe los parámetros de (F_Source_Add) no válida o incorrecta PROFIsafe del módulo. I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 199 Realice una reintegración. necesario b Cambie el tiempo de watchdog. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 200 Tabla 58: Datos I&M disponibles Parámetro Descripción Acceso de escri‐ tura Conjunto de datos I&M 0 Vendor_ID Identificación de fabricante, asig‐ – nado por PNO, en el caso de SICK 0x0101 OrderID Referencia del dispositivo – IM_Serial_Number Número de serie del dispositivo – IM_Hardware_Revision Versión de hardware del dispositivo...
Página 201 M5×7,5 Figura 98: Dibujo acotado (dispositivos con conexión RJ45) 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 202 Eje de giro del espejo Plano de exploración Rendija de mirilla necesaria I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 203 ≤ 9,0 m Abajo MICS3-ABAZ90PZ1P01 1100408 PROFIsafe codificación D 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 204 ≤ 9,0 m Posterior MICS3-CBAZ90PZ1P03 1102630 PROFIsafe codificación D I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 205 PROFINET tor macho push- pull (cable de fibra óptica) 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 206 Placa de cubierta, 91,8 mm × 42,8 mm (con tornillos) 2075877 I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 207 Objetivo de referencia para la protección contra colisiones, 100 mm × 2082134 100 mm, 20 unidades 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 208 Artículo Referencia Adaptador push-pull para fuente de alimentación 2098095 I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 209 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 210 CoLa2 (Command Language 2) es un protocolo de SICK con el que un cliente (control, ordenador, etc.) puede acceder a sensores adecuados de SICK a través de una red (TCP/IP) o un USB. Dispositivo de protección Un dispositivo de protección sin contacto es un aparato o un sin contacto sistema de aparatos para la segura de personas o extremidades.
Página 211 Existe una relación válida de forma general entre una magnitud física y un RSSI indicado. 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 212 (ISO 12100) I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 213 UE se han utilizado como base. 18.2 Indicación sobre las normas En la información de SICK se indican normas. La tabla incluye normas regionales con contenido idéntico o similar. Cada norma no se aplica a todos los productos. Tabla 72: Indicación sobre las normas...
Página 214 I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 215 Figura 102: Montaje de 2 escáneres láser de seguridad con la cubierta óptica hacia abajo 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 216 I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 217 ≥ 2° Figura 106: Montaje de 2 escáneres láser de seguridad uno al lado del otro 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 218 39. Holgura de guiado admisible de la carretilla industrial........... 58 40. Campo de protección en pasillos estrechos............. 60 I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 219 82. LED (izquierda: microScan3 – PROFINET (RJ45 / SCRJ), derecha: microScan3 – PROFINET (M12))..................... 146 83. LED de estado......................147 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 220 106. Montaje de 2 escáneres láser de seguridad uno al lado del otro......217 I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 221 48. Alcance de campo de protección (dispositivos con alcance campo de protección máx. de 9,0 m)......................187 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET...
Página 222 71. Adaptador......................... 208 72. Indicación sobre las normas................... 213 I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET 8021222/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 223 ÍNDICE DE TABLAS 8021222/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 – PROFINET Sujeto a cambio sin previo aviso...
Página 224 E-Mail office@sick.com.gr E-Mail info@sick.ru Vietnam Hong Kong Singapore Phone +65 6744 3732 Phone +852 2153 6300 Phone +65 6744 3732 E-Mail sales.gsg@sick.com E-Mail ghk@sick.com.hk E-Mail sales.gsg@sick.com Detailed addresses and further locations at www.sick.com SICK AG | Waldkirch | Germany | www.sick.com...

Este manual también es adecuado para:

Microscan3

SICK microScan3 - PROFINET Instrucciones De Uso

Enlaces rápidos

Manuales relacionados para SICK microScan3 - PROFINET

Resumen de contenidos para SICK microScan3 - PROFINET

Este manual también es adecuado para:
