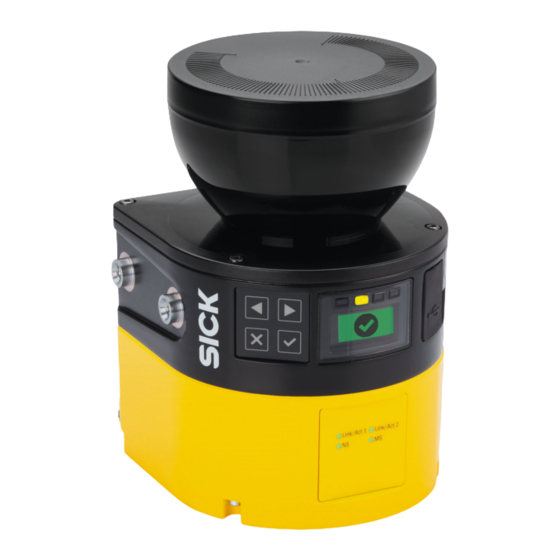

Página 1 I N S T R U C C I O N E S D E U S O microScan3 Pro I/O Escáner láser de seguridad...
Página 2 Documento original Este es un documento original de SICK AG. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 3 Integración en el sistema de control eléctrico........4.4.1 Compatibilidad electromagnética........... 4.4.2 Fuente de alimentación............8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 4 Grupos de usuarios..............108 7.2.5 Ajustes..................110 7.2.6 Configuración................110 I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 5 Reinicio del dispositivo............159 7.20.2 EtherNet/IP................159 7.20.3 Ajustes de fábrica..............159 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 6 13.3 Hoja de datos.................... 193 13.3.1 microScan3 Pro I/O..............193 I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 7 Índice de figuras e ilustraciones............. 237 Índice de tablas................. 240 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 8 Personal de mantenimiento "Mantenimiento", página 173 "Solución de fallos", página 181 I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 9 Ö El LED parpadea. O El LED se ilumina constantemente. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 10 Se deben respetar las normas aplicables en materia de protección contra radia‐ ción láser en su última versión. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 11 SICK AG no se responsabilizará en ningún caso de los daños directos e indirectos derivados de estas acciones. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 12 Necesita conocimientos técnicos sobre las normas y prescripciones relevantes. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 13 Para el mantenimiento debe valorar si los trabajos se pueden realizar en un estado de funcionamiento seguro de la máquina. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 14 Temas relacionados • "Conexiones", página 17 • "Indicadores", página 166 I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 15 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 16 I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 17 La conexión USB solo puede utilizarse temporalmente para la configuración y el diagnóstico. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 18 I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 19 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 20 El campo de protección contra colisiones únicamente debe utilizarse en pasillos estre‐ chos. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 21 Un juego de campos puede contener diversos tipos de campos, p. ej. un campo de protección y un campo de advertencia. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 22 (y, por tanto, al nuevo estado de funcionamiento). Normalmente, cada caso de supervisión tiene asignado un registro de campos. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 23 "Asignación de juegos de campos", página 151. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 24 Figura 13: Protección de zonas de peligro: detección de la presencia de una persona en la zona de peligro I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 25 Figura 15: Protección de accesos: detección de una persona cuando entra en la zona de peligro 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 26 Figura 16: Protección móvil de la zona de peligro: detección de una persona al aproximarse un vehículo I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 27 Los dispositivos de protección únicamente debe repararlos el fabricante o el personal autorizado por este. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 28 Figura 17: Impedir el paso por debajo I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 29 Al seleccionar el tipo de montaje, tenga en cuenta en cada caso la norma ISO 13855. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 30 En caso necesario, deberá asegurarse la zona próxima, por ejemplo, con un rebaje o un estribo. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 31   Figura 21: Montaje en un rebaje (ejemplo) 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 32 (p. ej., una pared) a fin de detectar un cambio accidental o una manipulación. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 33 "Hoja de datos", página 193 • d = Resolución ajustada 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 34 El saliente requerido se calcula usando la misma fórmula que en la protección de puntos de peligro. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 35 Es necesario tener en cuenta el tiempo de recorrido de la señal de conmutación hasta el dispositivo de protección. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 36 I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 37 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 38 I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O...
Página 39 La velocidad de acceso/aproximación ya se contempla en la fórmula. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 40 El alcance campo de protección dependerá del tiempo de ciclo de exploración ajustado y de la resolución. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 41 70 mm (véase figura 29, página 42). 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 42 Si monta el dispositivo de protección a una altura superior a 300 mm, deberá impedir que se pueda pasar por debajo adoptando medidas adicionales. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 43 BT. (BT = Banda de tolerancia del escáner láser de seguridad, véase "Hoja de datos", página 193.) 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 44 40 mm o más precisa. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 45 Z = 350 mm. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 46 Adopte medidas adicionales si es necesario. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 47 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 48 Figura 32: Aplicación fija con funcionamiento vertical para proteger el acceso I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 49 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 50 INDICACIÓN En muchos países, SICK ofrece un servicio de medición del tiempo de parada. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 51 Figura 33: Aplicación móvil con funcionamiento horizontal para proteger la zona de peligro 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 52 Si un vehículo no dispone de cierta distancia libre al suelo, podría herir el pie de una persona. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 53 Suplemento para la distancia que falta al suelo en mm 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 54 = Recorrido de frenado (tomado de la documentación del vehículo) en milíme‐ tros (mm) I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 55 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 56 150 mm 190 mm Figura 37: Altura de montaje recomendada I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 57 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 58 9 m y duración del ciclo de exploración de 50 ms es de 0,1°. Esto arroja una holgura de guiado admisible de ± 0,2°. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 59 "Ejemplo para determinar la holgura de guiado de la carretilla industrial", página 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 60 Debe aplicarse siempre el valor máximo para todas las carretillas industriales en todas las condiciones que se produzcan. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O...
Página 61 Recorrido de detención con carga máxima = 3.500 mm, factor de desgaste de los frenos = 1,1 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 62 El campo de protección contra colisiones es paralelo a la dirección de aproximación. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 63 Esto reduce el riesgo de que pueda quedar tapado u oculto. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 64 Debe aplicarse siempre el valor máximo para todas las carretillas industriales en todas las condiciones que se produzcan. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O...
Página 65 2 objetivos de referencia, cada uno de 100 mm de ancho, con una separación de 1.200 mm. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 66 OSSD, se deberá implementar el bloqueo de rearme en el sistema de control externo si fuera necesario. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 67 La expectativa de tiempo de red (Network Time Expectation) se denomina también ocasionalmente como límite de tiempo de respuesta de la conexión (Connection Reaction Time Limit). 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 68 La fuente de alimentación según SELV ha demostrado ser más fiable en entornos exigentes. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 69 En cada función de seguridad solo puede utilizarse un par de OSSD. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 70 Para información relativa a la velocidad de un vehículo se utilizan, por lo general, entradas de control dinámicas. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 71 Se pueden determinar los criterios para conmutar los casos de supervisión (véase "Casos de supervisión", página 147). 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 72 I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 73 Grado de protección: IP54 o superior • Cable apantallado 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 74 Enhanced Function Interface-pro basada en EtherNet/IP™ – CIP Safety™. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 75 La expectativa de tiempo de red (Network Time Expectation) se denomina también ocasionalmente como límite de tiempo de respuesta de la conexión (Connection Reaction Time Limit). 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 76 Figura 43: Funcionamiento del bloqueo de rearme (1): ninguna persona se encuentra en el campo de protección, la máquina está en funcionamiento I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 77 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 78 En este caso, las salidas conmutadas permanecen en estado de desconexión (OFF). I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 79 44818 Cliente EtherNet/IP Seleccionado por el cliente EtherNet/IP 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 80 En el Safety Designer, en el diálogo Direccionamiento (método preferido) • Con un servidor DHCP I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 81 Para obtener más información relacionada con la estructura de los ensamblados: véase "Ensamblados", página 210. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 82 • Ciclo de actualización: 5 ms (o un múltiplo, dependiendo del RPI) I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 83 Entrada de control • Velocidad en la entrada de control dinámico 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 84 El microScan3 Pro I/O asume el papel de host. Los otros microScan3 son dispositivos guest. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 85 Tras realizar cambios en la configuración o en la función de seguridad 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 86 (p. ej., daños o manipulación) y para asegurar que la medida de protección brinda la protección necesaria. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 87 Comprobar el principio de funcionamiento del dispositivo de protección SICK recomienda seguir este procedimiento: 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 88 Si se usan varios campos de protección (p. ej., en diversos casos de supervisión), compruebe los bordes de todos los campos. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 89 ¿Cuál es el resultado deseado cuando el contorno no está en la posición? 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 90 I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 91 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 92 En caso de reclamaciones, póngase en contacto con el representante de SICK correspondiente. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 93 Antes de montar el escáner láser de seguridad, lea completamente esta sección. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 94 Suelte los tornillos del conector de sistema. Extraiga con cuidado el conector de sistema del escáner láser de seguridad. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 95 Atornille el conector de sistema con los tornillos imperdibles. Par de apriete: 2,25 Nm … 2,75 Nm. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 96 I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 97 222). Par de apriete: 4,5 Nm … 5,0 Nm. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 98 Conecte las OSSD de manera que el control de la máquina procese ambas seña‐ les por separado. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 99 Figura 55: Sin diferencia de potencial entre la carga y el dispositivo de protección 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 100 Figura 56: Asignación de conexiones de la fuente de alimentación (conector macho, M12, 4 polos, codificación A) I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 101 Las entradas y salidas locales se conectan al dispositivo a través de conectores hem‐ bra M12 de 17 polos con codificación A. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 102 1), modo en reposo, reinicio del dispositivo, pausa en la graba‐ ción de eventos I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 103 Las entradas y salidas locales se conectan al dispositivo a través de conectores hem‐ bra M12 de 17 polos con codificación A. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 104 Salida universal 4: contaminación, error, rearme requerido (par de OSSD 4), resultado de la supervisión I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 105 0 V CC de la fuente de alimentación con baja resistencia y en forma de estrella. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 106 En primer lugar debe asignar una dirección de red válida al dispositivo. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 107 Puede transferir nuevamente una configuración verificada al mismo dispositivo o a uno equivalente. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 108 En determinadas acciones (p. ej., para transferir una configuración al dispositivo), se le pedirá iniciar sesión en el dispositivo con el grupo de usuario correspondiente. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 109 Puede cambiar la contraseña del grupo de usuarios Personal mantenimiento. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 110 Los dispositivos se representan en el área de trabajo como mosaico de dispositivos. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 111 Aquí se selecciona el tipo de dispositivo que se quiere configurar. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 112 I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 113 Número de serie del escáner láser de seguridad • Funciones del dispositivo • Referencia • Revisión 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 114 En primer lugar debe asignar una dirección de red válida al dispositivo. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 115 Temas relacionados • "Números de versión y funciones", página 193 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 116 SICK. Introduzca los valores de Dirección IP, Subred y, de ser necesario, Router. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 117 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 118 Introduzca un nombre de aplicación. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 119 Flujo de datos Resumen Dispositivos con assemblies de salida 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 120 "Grupo host-guest", página 84 • "Visión general de conexión", página 121 I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 121 El tipo de aplicación depende del uso del escáner láser de seguridad: Seleccionar tipo de aplicación. ✓ Móvil 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 122 ✓ La imagen de vista previa se representa con el giro de la pantalla. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 123 Con el nombre se pueden identificar los planos de supervisión al crear los campos y los casos de supervisión, así como en los informes. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 124 "Parámetros del escáner láser de seguridad", página 126. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 125 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 126 • 40 ms: menor alcance campo de protección con tiempo de respuesta más corto I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 127 Un gráfico indica los efectos de la configuración en los alcances disponibles. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 128 ✓ Se representa el campo del contorno como referencia. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 129 La longitud del borde o el diámetro de cada campo deben ser iguales o superiores a la resolución seleccionada del objeto. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 130 Diseñar campos de contorno de referencia o campos de detección de contorno I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 131 Solo disponible con dispositivos con paquete de rendimiento Pro y alcance máx. del campo de protección 9 m. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 132 Seleccione el tipo de campo véase "Tipos de campo", página I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 133 Ejemplo: una plantilla de juego de campos se define con campo de protección, campo de advertencia 1 y campo de advertencia 2. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 134 La imagen de fondo se guarda en el PC en el archivo del proyecto. No se transfiere al dispositivo. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 135 Puede especificar si los campos se calculan manual o automáticamente después de dibujar. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 136 El ejemplo muestra un cuadro de diálogo para un rectángulo. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 137 El escáner láser de seguridad no puede supervisar estas zonas. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 138 ✓ El editor de campos muestra la sombra proyectada como zona enmascarada. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 139 Además, debe tener en cuenta las tolerancias de medición del escáner láser de seguridad. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 140 Con la opción Alisado mediante reducción de puntos, puede reducir el número de puntos y simplificar las líneas. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 141 Si la fuente contiene entradas de control estáticas, defina también la evaluación de las mismas: • Antivalente 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 142 Salidas de red disponibles El Safety Designer muestra qué salidas de red hay disponibles. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 143 El menú muestra las posibles entradas. Arrastre la señal en dirección a los terminales. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 144 Entrada de control estática Señal del control de la máquina para la conmutación del caso de supervisión. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 145 OSSD al estado ON después del el retardo configurado. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 146 0,4 s. Temas relacionados • "Bloqueo de rearme", página 74 I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 147 Introduzca un nombre lo más descriptivo posible en el campo Nombre para la tabla de casos de supervisión. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 148 Puede especificar el orden de los casos de supervisión como un proceso o en pasos individuales. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 149 Seleccione para cada caso de supervisión las condiciones de entrada, a fin de que se active el caso de supervisión. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 150 Si lo desea, puede definir un comportamiento de rearme diferente para una o varias salidas de red. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 151 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 152 "Importar y exportar registros de campo y campos", página 134. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 153 Puede desplazar campos a un primer plano o a un segundo plano con el menú contextual (botón derecho del ratón) 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 154 La salida de datos solo debe utilizarse para tareas generales de supervisión y control. No utilice la salida de datos para aplicaciones de seguridad. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 155 Al hacer la transferencia se comprueba la compatibilidad de la configuración. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 156 ✓ Se muestra la configuración del dispositivo como verificada. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 157 Sólo se debe utilizar el escáner láser de seguridad como dispositivo de protección cuando se haya verificado la configuración. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 158 Los datos requeridos se incluyen en el informe. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 159 La comunicación con otros dispositivos a través de este no se ve comprometida. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 160 En la zona Dispositivo proyectado puede ver los ajustes en el proyecto. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 161 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 162 ✓ Se muestra el fin de la calibración. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 163 Para alinear con precisión el escáner láser de seguridad con el kit de fijación 2, dispone de las siguientes opciones: 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 164 El proceso de inicio dura aprox. 10 segundos. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 165 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 166 LED´s de estado Justo encima de la pantalla se encuentran 4 LED de estado. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 167 Incluso con indicación incorrecta o fallo de los indicadores no se ve compro‐ metida la función de seguridad del dispositivo. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 168 Fallo: la dirección IP ya está asignada a otro dispositivo I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 169 Un par de OSSD confi‐ Pareja de OSSD en estado OFF. gurado 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 170 Tecla de restablecimiento pulsada. Salida de queo de rearranque seguridad en estado ON. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 171 OSSD en estado OFF. (EDM) La indicación parpa‐ 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 172 OFF. Para obtener más informa‐ ción pulse una tecla cualquiera. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 173 Asegúrese de que las salidas del escáner láser de seguridad no tengan ningún efecto en la máquina durante la limpieza. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 174 Asegúrese de que la nueva cubierta óptica está libre de suciedad en el momento de la calibración. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 175 Herramienta necesaria: • Llave dinamométrica con hexágono interior TX10 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 176 Realice la calibración de la cubierta óptica, véase "Calibración de la cubierta óptica", página 162. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 177 A continuación, montar el escáner láser de seguridad nuevo en el soporte y en el 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 178 Sustitución del conector del sistema El conector del sistema debe sustituirse siempre que tenga daños o defectos. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 179 Figura 89: Sustitución del conector del sistema 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 180 Deben realizarse las comprobaciones determinadas en el concepto de comproba‐ ción del fabricante de la máquina y de la empresa explotadora. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 181 Si durante algún tiempo no se pulsa ninguna tecla, la pantalla cambia a la indicación de estado. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 182 En el área Reinicio dispone de las siguientes opciones: • Reinicie el escáner láser de seguridad. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 183 Compruebe el origen de la veloci‐ mitido. dad. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 184 I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 185 Modifique el orden de conmuta‐ ción configurado. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 186 Ethernet La conexión USB solo puede utilizarse temporalmente para la configuración y el diagnóstico. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 187 Compruebe por qué han conmutado las salidas de seguridad 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 188 El escáner láser de seguridad almacena datos sobre eventos importantes. El histórico de eventos muestra información sobre los últimos eventos almacenados. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 189 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 190 El Safety Designer resalta los detalles relativos a los sucesos en la parte inferior de la ventana, y adicionalmente se muestran vías de solución. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 191 Haciendo doble clic en el ensamblado abre la vista detallada con los diferentes cam‐ pos de datos. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 192 Información adicional A petición SICK le ayuda en la evacuación de estos dispositivos. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 193 "Alcance", página 206 campo de protección máx. de 4,0 m 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 194 ≤ 8 campo de protección máx. de 4,0 m I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 195 Propuesta del campo de protección generalmente necesaria (RT = rango de tolerancia del escáner láser de seguridad) 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 196 OFF. Las salidas de seguridad a través de la red tienen un estado lógico 0. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 197 Tipo de conexión Conector hembra M12 de 4 polos, codificación D 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 198 ≤ 300 µs (típ. 230 µs) prueba Intervalo del pulso de test I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 199 Intensidad de entrada HIGH 2 mA … 3 mA 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 200 –25 °C … 70 °C miento Humedad del aire ≤ 95%, sin condensación I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 201 Dispositivos con un alcance máximo del campo de protección de 4,0 m 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 202 El tiempo de respuesta del escáner láser de seguridad depende de los siguientes parámetros: I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 203 × 33 ms + 20 ms EFI-pro n × 33 ms + 35 ms 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 204 Par OSSD 2, 3, 4: t = 20 ms ° I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 205 = 40 ms • Ajuste “50 ms”: t = 50 ms 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 206 I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 207 Tamaño mínimo necesario del objeto en mm Alcance en m 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 208 Yeso blanco Reflectores > 2.000%, láminas de reflexión > 300% I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 209 Yeso blanco Reflectores > 2.000%, láminas de reflexión > 300% 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 210 1 = Velocidad válida I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 211 1 = Velocidad válida 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 212 Las rutas de desconexión 5 … 8 solo están disponibles con el paquete de prestaciones Pro. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 213 (activo) de la tabla de de supervisión casos de supervisión 1. actual (activo) 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 214 I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 215 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 216 Mode SetMonitoringCaseNoTable1 SetMonitoringCaseNoTable2 SetMonitoringCaseNoTable3 SetMonitoringCaseNoTable4 Reservado Reservado Reservado Reservado I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 217 Conmutación de casos de supervisión a través de la información sobre velocidad segura 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 218 Ciclo de actualización: 5 ms (o un múltiplo, dependiendo del RPI) • Longitud: 8 bytes I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 219 Las rutas de desconexión 5 … 8 solo están disponibles con el paquete de prestaciones Pro. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 220 Las rutas de desconexión 5 … 8 solo están disponibles con el paquete de prestaciones Pro. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 221 Las entradas de control 9 (E1) … 16 (H2) solo están disponibles en el microScan3 Pro. 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 222 Eje de giro del espejo Plano de exploración Espacio libre necesario I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 223 1110033 I/O, EFI-pro ≤ 9,0 m Abajo MICS3-CCAZ90AA1P01 1110037 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 224 Placa de cubierta, 91,8 mm × 42,8 mm (con tornillos) 2075877 I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 225 Objetivo de referencia para la protección contra colisiones, 100 mm × 2082134 100 mm, 20 unidades 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 226 Referencia Destornillador dinamométrico con accesorio para conector de enchufe M12 2081618 I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 227 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 228 Enhanced Function Interface-pro basada en EtherNet/IP™ – CIP Safety™. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 229 (ISO 12100) 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 230 (también: capacidad de detección de sensor) es el tamaño mínimo del objeto que aseguramos es detectado de forma segura. I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 231 (ISO 12100) 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 232 GB 28526 ISO 13849-1 GB/T 16855.1 ISO 13855 GB/T 19876 I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 233 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 234 Figura 103: Montaje de 2 escáneres láser de seguridad con la cubierta óptica hacia abajo I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 235 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 236 ≥ 2° Figura 107: Montaje de 2 escáneres láser de seguridad uno al lado del otro I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK...
Página 237 41. Conexión bicanal y separada de las salidas de un par de OSSD......69 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 238 87. LED de red........................ 168 88. Tornillos de fijación de la cubierta óptica............... 176 I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 239 107. Montaje de 2 escáneres láser de seguridad uno al lado del otro......236 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 240 49. Ensamblado 113......................219 50. Assembly 114......................220 51. Assembly 115......................220 I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 241 63. Equipo de pruebas....................226 64. Herramientas......................226 65. Indicación sobre las normas................... 232 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 242 ÍNDICE DE TABLAS I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O 8025427/1ELL/2022-01-21 | SICK Sujeto a cambio sin previo aviso...
Página 243 ÍNDICE DE TABLAS 8025427/1ELL/2022-01-21 | SICK I N S T R U C C I O N E S D E U S O | microScan3 Pro I/O Sujeto a cambio sin previo aviso...
Página 244 E-Mail office@sick.com.gr E-Mail info@sick.ru Vietnam Hong Kong Singapore Phone +65 6744 3732 Phone +852 2153 6300 Phone +65 6744 3732 E-Mail sales.gsg@sick.com E-Mail ghk@sick.com.hk E-Mail sales.gsg@sick.com Detailed addresses and further locations at www.sick.com SICK AG | Waldkirch | Germany | www.sick.com...

Este manual también es adecuado para:

Microscan3 pro i/o-efi-pro

SICK microScan3 Pro I/O Instrucciones De Uso

Enlaces rápidos

Manuales relacionados para SICK microScan3 Pro I/O

Resumen de contenidos para SICK microScan3 Pro I/O

Este manual también es adecuado para:
