Aproximación/retirada en el fresado de roscas exteriores
1. Posicionamiento en rápido en el plano de retirada.
2. Desplazamiento en rápido al punto inicial del círculo de entrada en el plano actual.
3. Aproximación en rápido a un punto inicial calculado a nivel interno del control en el eje de
4. Movimiento de entrada al diámetro del núcleo de la rosca en un círculo de entrada
5. Fresado de rosca en una trayectoria en espiral en sentido horario o antihorario (según se
6. Movimiento de salida en una trayectoria circular, con el sentido de giro opuesto y avance
7. Con un número programado de entradas de rosca por filo NT > 2, la herramienta se
8. Si la penetración en el plano es menor que la profundidad de la rosca, se repiten los
9. Vuelta en rápido al plano de retirada en el eje de herramienta
Secuencia de roscas mecanizadas de abajo a arriba
Por razones tecnológicas puede resultar conveniente mecanizar roscas de abajo hacia
arriba. El plano de retirada se encuentra entonces detrás de la profundidad de rosca.
Este mecanizado es posible, pero los datos de profundidad se han de programar como
valores absolutos y, antes de llamar al ciclo, es preciso ir a la posición del plano de retirada
o a una posición detrás del mismo.
Procedimiento
HMI sl Torneado
Manual del usuario, 01/2008, 6FC5398-7AP10-0EA0
herramienta.
calculado internamente con el avance programado teniendo en cuenta las creces para
acabado y la penetración máxima en el plano.
trate de una rosca a izquierdas o a derechas, solo 1 giro con NT ≥ 2, desplazado en
dirección Z).
programado.
aproxima a la entrada NT-1 en dirección Z. Los puntos del 4 al 7 se repiten hasta que se
haya alcanzado la profundidad programada de la rosca.
puntos del 3 al 7 hasta que se haya alcanzado la profundidad de la rosca + las creces
programadas.

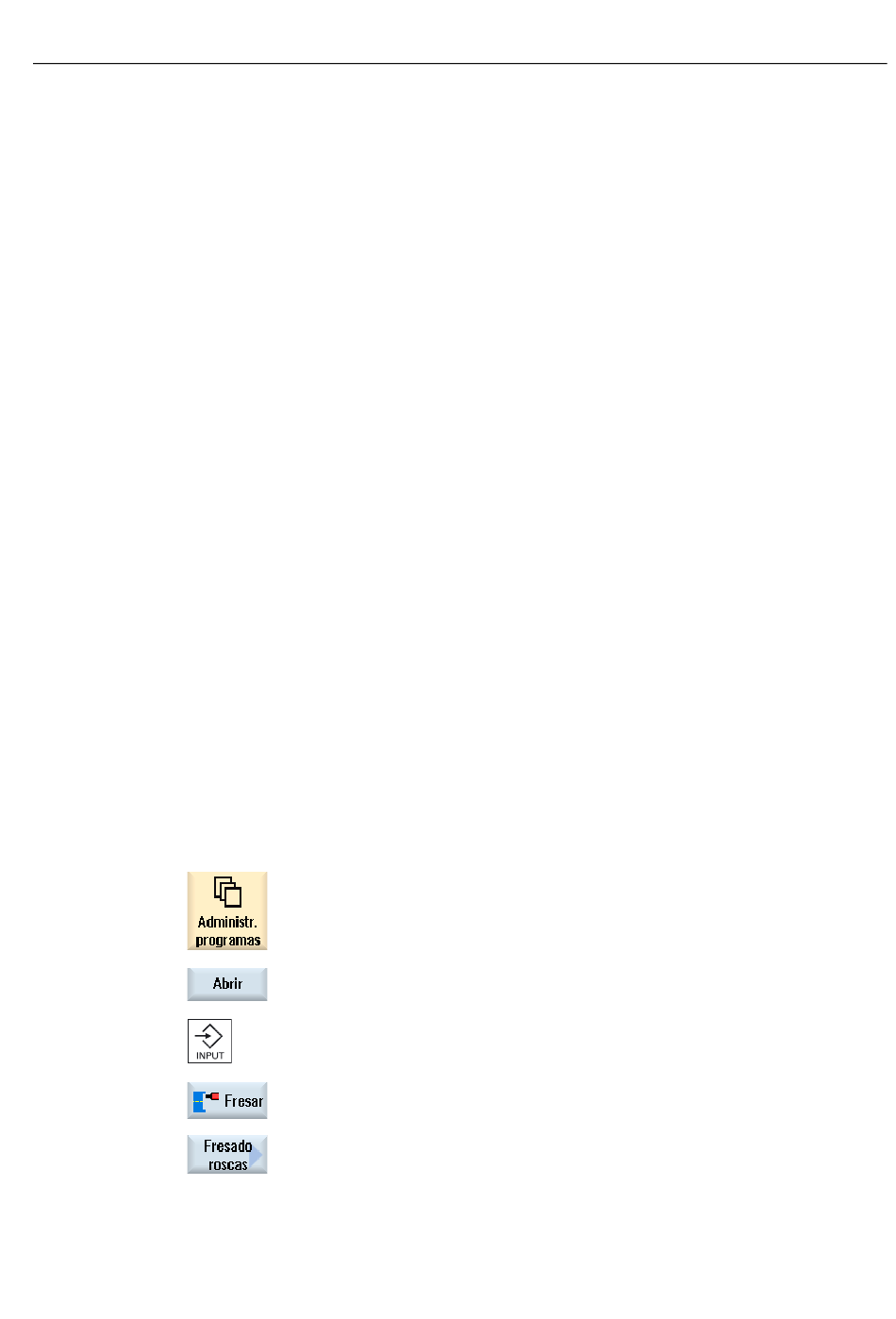

1. Seleccione en el campo de manejo "Gestor de programas" el
programa de pieza que debe ejecutarse.
2. Accione el pulsador de menú "Abrir" o la tecla "INPUT" para ejecutar
el programa de pieza en el editor.
3. Accione el pulsador de menú "Fresar".
4. Accione el pulsador de menú "Fresado de roscas".
Se abre la ventana de entrada "Fresado de roscas".
Programar ciclo
