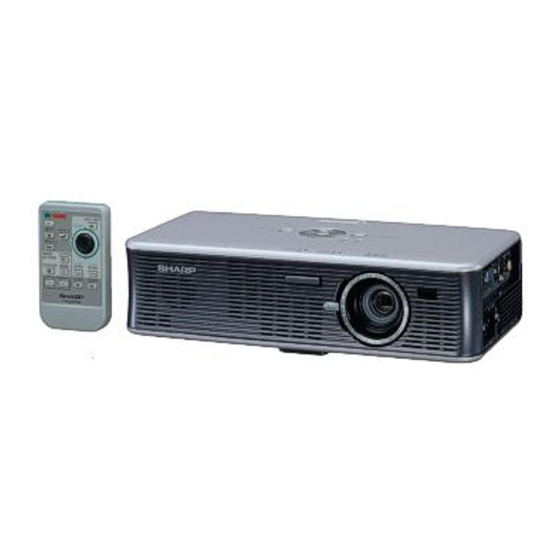

- Página 1 PROYECTOR MULTIMEDIA MODELO XR-1X XR-1S MANUAL DE MANEJO (La imagen mostrada arriba es la del XR-1S.)
- Página 2 IMPORTANTE Para que le sirva de ayuda al notificar la Núm. de modelo: pérdida o el robo de su proyector, anote el número de modelo y serie que se encuentra en la parte inferior del proyector y guarde esta Núm. de serie: información.
- Página 4 The supplied CD-ROM contains operation instructions in English, German, French, Swedish, Spanish, Italian, Dutch, Portuguese, Chinese (Traditional Chinese and Simpli- fied Chinese) and Korean. Carefully read through the operation instructions before operating the projector. Die mitgelieferte CD-ROM enthält Bedienungsanleitungen in Englisch, Deutsch, Französisch, Schwedisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Chinesisch (Traditionelles Chinesisch und einfaches Chinesisch) und Koreanisch.
- Página 5 Antes de emplear el proyector, lea con atención este manual de manejo. Introducción ESPAÑOL ADVERTENCIA: Fuente de iluminación intensa. No mire fija ni directamente al haz de luz. Tenga especial cuidado de que los niños no miren fijamente hacia el haz de luz. ADVERTENCIA: Para reducir el riesgo de que se produzca una descarga eléctrica, no exponga este producto a la lluvia ni a la humedad.
- Página 6 PRECAUTION, SE REPORTER AU MODE D’EMPLOI. EL MANUAL DE MANEJO. Este proyector SHARP utiliza un panel DMD . Este sofisticado panel contiene 786.432 (XR-1X) / 480.000 (XR-1S) microespejos pixel. Al igual que con los equipos electrónicos de alta tecnología como, por ejemplo, los TVs de pantalla grande, sistemas de vídeo y videocámaras, existen ciertas tolerancias que...
- Página 7 Cómo leer este manual de manejo ■ Las especificaciones del XR-1X son un poco diferentes de las del XR-1S, sin embargo, usted puede conectar y utilizar ambos modelos de la misma forma. Este manual de manejo utiliza el XR-1S con fines explicativos.
- Página 8 Proyección de una imagen invertida ... 18 SEGURIDAD ........6 Tamaño de pantalla y distancia de Cómo acceder a los manuales de proyección (XR-1X) ......19 manejo PDF ........10 Tamaño de pantalla y distancia de Accesorios .......... 11 proyección (XR-1S) ......20 Nombres y funciones de las partes ..
- Página 9 ........59 Indicadores de mantenimiento ... 53 Solución de problemas ....... 60 Acerca de la lámpara ......55 Para la asistencia SHARP ....62 Lámpara ..........55 Especificaciones ......... 63 Cuidados relacionados con la lámpara ... 55 Dimensiones ........64 Cambio de la lámpara ......
- Página 10 IMPORTANTES MEDIDAS DE SEGURIDAD PRECAUCIÓN: Lea completamente estas instrucciones antes de usar el producto y consérvelas para poder consultarlas en el futuro. La energía eléctrica puede tener muchas aplicaciones útiles. Este producto ha sido diseñado y fabricado para garantizar la seguridad del usuario. SIN EMBARGO, EL USO INCORRECTO DEL PRODUCTO PUEDE OCASIONAR DESCARGAS ELÉCTRICAS E INCENDIOS.
- Página 11 15. Sobrecarga 19. Reemplazo de componentes No sobrecargue las tomas de corriente, cables Cuando sea necesario reemplazar componentes, de extensión o receptáculos de alimentación asegúrese de que el técnico de servicio utilice integrales porque esto puede causar un riesgo los componentes de reemplazo especificados por de incendio o descarga eléctrica.
- Página 12 ■ Cuando coloque el proyector en una posición calidad, SHARP recomienda instalar este alta, cerciórese de asegurarlo con mucho proyector en un lugar sin humedad, polvo ni cuidado para evitar que pueda caerse y humo de cigarrillos.
- Página 13 ■ Si se obstruye el ventilador de refrigeración, Uso del proyector en otros países el proyector se pondrá automáticamente en ■ La tensión de alimentación y la forma de la el modo de espera debido a la acción de un clavija pueden ser diferentes dependiendo de circuito de protección que evita que se la región o país en el que va a utilizar el...
- Página 14 Cómo acceder a los manuales de manejo PDF Los manuales de manejo PDF en varios idiomas se incluyen en el CD- ROM, para que usted pueda utilizar el proyector aunque no tenga este manual. Para usar estos manuales, tendrá que instalar Adobe Reader en su ordenador (Windows o Macintosh).
- Página 15 AN-XR1LP Nota • Algunos accesorios opcionales pueden que no estén disponibles según la región. Consulte al concesionario de proyectores o centro de servicio autorizado de Sharp. Transporte del proyector Para atar los cables Ate el cable con las bandas de cables Cómo usar el maletín blando...
- Página 16 Nombres y funciones de las partes Los números en se refieren a las páginas principales de este manual de manejo donde se explica el tópico. Proyector Indicadores de la guía Vista superior de configuración Indicador de lámpara Indicador de aviso de temperatura Botones de volumen (V/X) Botón ON/STANDBY...
- Página 17 Los números en se refieren a las páginas principales de este manual de manejo donde se explica el tópico. Vista lateral Terminales Consulte “Terminales INPUT y equipo principal que puede conectarse” en la página 21. Terminal INPUT 2 Terminal INPUT 1 Terminal para conectar Terminal para equipo de vídeo con...
- Página 18 Nombres y funciones de las partes (Continuación) Los números en se refieren a las páginas principales donde se explican los tópicos Botón ON/STANDBY Botón MENU/HELP Para conectar la Para visualizar pantalla alimentación y poner el de ajuste y configuración, proyector en el modo y la pantalla de ayuda.
- Página 19 Sensor de señales del Alcance de utilización Vista delantera mando a distancia 30° El mando a distancia se puede usar para controlar el proyector dentro de los márgenes mostrados en la ilustración. Nota • La señal del mando a distancia puede reflejarse en una pantalla para facilitar la 30°...
- Página 20 Inicio rápido Esta sección muestra el funcionamiento básico (proyector conectado al ordenador). Para conocer detalles, vea la página descrita abajo para cada paso. Preparación y proyección En esta sección, la conexión del proyector y el ordenador se explica utilizando un ejemplo. Botón INPUT Botón ON/STANDBY Botón ENTER...
- Página 21 4. Ajuste de la imagen proyectada Después de encender el proyector aparece Ángulo (Consulte la página 28.) la guía de configuración. (Cuando “Guía • Ajuste el ángulo del proyector usando el config.” se pone en “Activada”. n página 45) botón HEIGHT ADJUST. Botón HEIGHT ADJUST Zoom (Consulte la página 28.)
- Página 22 Instalación del proyector Instalación del proyector Ponga el proyector perpendicular a la pantalla, con las patas del proyector planas y niveladas para obtener una imagen óptima. Nota • Para obtener una imagen óptima, coloque la pantalla de forma que no quede expuesta a la luz solar directa ni a la luz de la sala.
- Página 23 Tamaño de pantalla y distancia de proyección (XR-1X) Modo NORMAL (4:3) Tamaño de imagen (Pantalla) Distancia de proyección [L] Distancia del la parte inferior de la imagen al centro del objetivo [H] Diagonal [ χ ] Ancho Alto Mínimo [L1] Máximo [L2]...
- Página 24 Instalación del proyector (Continuación) Tamaño de pantalla y distancia de proyección (XR-1S) Modo NORMAL (4:3) Tamaño de imagen (Pantalla) Distancia de proyección [L] Distancia del la parte inferior de la imagen al centro del objetivo [H] Diagonal [ χ ] Ancho Alto Mínimo [L1] Máximo [L2]...
- Página 25 Conexiónes Terminales INPUT y equipo principal que puede conectarse Terminal INPUT 1 ■ Conexión del ordenador. Terminal INPUT 2 Terminal INPUT 3 (Consulte la página 23.) Conexión de un equipo de Conexión de un equipo de ■ Conexión de equipo de vídeo con terminal de salida vídeo sin terminal de salida S- vídeo con terminal de...
- Página 26 Muestras de cables para conexión • Para conocer más detalles de los cables, consulte el manual de manejo del equipo de conexión. • Puede necesitar otros cables o conectores que no están listados arriba. Señal de Terminal del Equipo Cable entrada proyector Cable RGB/USB (suministrado)
- Página 27 3,5 mm ø (de venta en el comercio o disponible come pieza de servicio Sharp * Cuando use el cable de audio mono de 3,5 mm ø, el nivel del sonido será la QCNWGA038WJPZ). mitad que cuando usa el cable de audio estéreo de 3,5 mm ø.
- Página 28 Conexión a un equipo de vídeo El proyector tiene un terminal COMPUTER/COMPONENT, un terminal S-VIDEO y un terminal VIDEO para la entrada de vídeo. Consulte la ilustración de abajo para conectar un equipo audiovisual. La calidad de la imagen aumentando su calidad en este orden: señal componente, señal S-vídeo y señal de vídeo.
- Página 29 Cuando se usa un cable de vídeo compuesto Al terminal de salida de audio Al terminal de salida de vídeo Al terminal INPUT3 Al terminal AUDIO INPUT Cable de vídeo compuesto (de venta en el Cable de audio de comercio) miniconector de 3,5 mm ø...
- Página 30 Encendido/Apagado del proyector Información • El idioma predeterminado en fábrica es el inglés. Encendido del proyector Si quiere cambiar la visualización en pantalla a otro idioma, siga el procedimiento de la página Antes de realizar los pasos de esta sección, conecte cualquier equipo que use con el Botón ON/STANDBY proyector.
- Página 31 Proyección de imágenes Acerca de la guía de Pantalla de la guía de configuración configuración Después de encender el proyector aparece la pantalla de la guía de configuración para ayudarle con la configuración del proyector. Elementos de guía 1 FOCUS 2 HEIGHT ADJUST 3 ZOOM Ajuste el proyector siguiendo los...
- Página 32 Proyección de imágenes (Continuación) 2 Ajuste de la altura La altura del proyector se puede ajustar Botón HEIGHT ADJUST utilizando las patas de ajuste de la parte delantera y trasera del proyector. Cuando la pantalla esté más alta que el proyector, la imagen de proyección podrá...
- Página 33 Cambio del modo de entrada Botones INPUT Seleccione el modo de entrada apropiado para el equipo conectado. Botón AV MUTE PulseC INPUT 1, D INPUT 2 o EINPUT 3 en el mando a distancia para seleccionar el modo ENTRADA. Botones de •...
- Página 34 Dependiendo de la señal de entrada, puede elegir “NORMAL”, “BORDE” o “EXTENSIÓN”. Pulse HRESIZE. • Consulte la página para configurar la pantalla del menú. Botón RESIZE Ordenador NORMAL BORDE EXTENSIÓN XR-1X XR-1S XR-1X XR-1S XR-1X XR-1S SVGA (800 K 600) XGA (1024 K 768) Relación de aspecto 4:3...
- Página 35 VÍDEO • “EXTENSIÓN” está fijado cuando se introducen las señales 540P, 720P o 1080I. Señal de entrada Imagen de pantalla de salida DVD / Vídeo Tipo de imagen NORMAL BORDE EXTENSIÓN Relación de aspecto 4:3 Buzón 480I, 480P, NTSC, PAL, SECAM Imagen 16:9 comprimida Imagen 4:3 comprimida Relación de aspecto 16:9...
- Página 36 Ajuste/Operación con el mando a distancia Botón AUTO SYNC Sincronización automática (Ajuste de sincronización automática) función sincronización Botón FREEZE automática se activa cuando se detecta una señal de entrada después de encenderse el proyector. Botón PICTURE Pulse F AUTO SYNC para ajustar MODE manualmente con la función de sincronización automática.
- Página 37 Uso de la función del ratón Cuando conecte el proyector y el ordenador con los terminales USB podrá usar el mando a distancia como ratón del ordenador. Accesorio Cable RGB/USB suministrado Al terminal de salida RGB Al terminal USB Al terminal USB Al terminal INPUT1 Cable RGB/USB Conecte el proyector y el...
- Página 38 INPUT 2 o INPUT 3 Reposición Menú principal Menú secundario SEL./AJ INTRO Cambio tamaño Normal PANT-AJ Página Borde Página Extensión Menú “PANT - AJ” Desp. imagen [XR-1X] [XR-1S] Página Imagen PANT-AJ PRY-AJ Ayuda E.Trapec. Cambio tamaño Normal [XR-1X] -127 +127 Desp. imagen [XR-1S]...
- Página 39 Menú principal Menú secundario Menú “PRY - AJ” Modo eco/silenc. [Activada/Desactivada] PRY-AJ Página Página Imagen PANT-AJ PRY-AJ Ayuda Búsqueda auto. [Activada/Desactivada] Página Modo eco/silenc. Activada Búsqueda auto. Activada Desconex Automát [Activada/Desactivada] Página Desconex Automát Activada LEDs de guía Activada LEDs de guía [Activada/Desactivada] Página Sonido de sist.
- Página 40 Uso de la pantalla de menú El menú se puede usar para hacer dos funciones: ajustar y establecer. (Para establecer los elementos de los menús, consulte las páginas y 39.) Funcionamiento con el proyector Cuando “PRY-AJ” - “LEDs de guía” se ponga en “Activada”, los botones usados para el ajuste del menú...
- Página 41 Pulse P o R para seleccionar el Imagen PANT-AJ PRY-AJ Ayuda elemento que desee ajustar. Modo de imagen Estándar • El elemento seleccionado resalta. Contraste Brillantez Rojo Azul Temp Clr 7 5 0 0 Énfasis blanco Desactivada sRGB Desactivada Reposición SEL./AJ Un AJ.
- Página 42 Uso de la pantalla de menú (Continuación) El menú se puede utilizar para hacer dos funciones: ajustar y establecer.(Para ajustar los elementos del menú, consulte las páginas y 37.) Botón MENU/ HELP Botón MOUSE/Ajuste (P/R/O/Q) Botón ENTER Botón RETURN Selecciones de menús (Configuración) Ejemplo: Ajuste de “Fondo”.
- Página 43 Pulse P o R para seleccionar el Imagen PANT-AJ PRY-AJ Ayuda Cambio tamaño Normal elemento que desee establecer, y Desp. imagen luego pulse IENTER o Q para E.Trapec. Corr. trap. Auto Desactivada visualizar el menú secundario. Visualizador Activada Fondo Logotipo •...
- Página 44 Ajuste de imagen (Menú “Imagen”) Puede ajustar la imagen del proyector según sus preferencias con el menú “Imagen” Selección del modo de imagen Ajuste de la imagen Operación de menú n Página Operación de menú n Página Q Ejemplo: Menú de pantalla “Imagen” para el Q Ejemplo: Menú...
- Página 45 Ajuste de la temperatura de color Realce del contraste Esta función realza las partes brillantes de las imágenes para obtener una imagen con un contraste más alto. Operación de menú n Página Operación de menú n Página Q Ejemplo: Menú de pantalla “Imagen” para el Q Ejemplo: Menú...
- Página 46 Ajuste de imagen (menú “Imagen”) (Continuación) Progresivo Ajuste de sRGB Operación de menú n Página Operación de menú n Página Q Ejemplo: Menú de pantalla “Imagen” para el Q Ejemplo: Menú de pantalla “Imagen” para el modo de ENTRADA2 modo de ENTRADA1 (RGB) Imagen PANT-AJ PRY-AJ...
- Página 47 Ajuste de la imagen proyectada (Menú “PANT - AJ”) Puede ajustar la imagen proyectada y la visualización en pantalla según sus preferencias usando el menú “PANT - AJ”. Ajuste del modo de cambio de tamaño Ajuste de posición de la imagen Puede mover verticalmente la imagen proyectada.
- Página 48 Ajuste de la imagen proyectada (Menú “PANT - AJ”) (Continuación) Corrección de distorsión trapecial Ajuste de visualización en pantalla Cuando la imagen se proyecta desde la parte Esta función le permite encender o apagar los superior o inferior hacia la pantalla inclinada, la mensajes de la pantalla.
- Página 49 INTRO Descripción de los elementos Descripción de los elementos Elementos Elementos Descripción Descripción seleccionables seleccionables Logotipo Pantalla con el logotipo de Sharp Activada Visualización de la guía de configuración cuando se Azul Pantalla azul enciende el proyector. Ninguno — Apagado No se visualiza la guía de...
- Página 50 Ajuste de la imagen proyectada (Menú “PANT - AJ”) (Continuación) Inversión imágenes Selección del idioma de la proyectadas visualización en pantalla El proyector puede elegir entre 11 idiomas para la visualización en pantalla. Operación de menú n Página Operación de menú n Página Imagen PANT-AJ PRY-AJ...
- Página 51 Ajuste de la función del proyector (Menú “PRY - AJ”) Puede usar el menú “PRY - AJ” para mejorar el uso del proyector. Modo eco/silenc. Función de búsqueda automática Operación de menú n Página Cuando se enciende el proyector o cuando se pulsa el botón INPUT, esta función busca Imagen PANT-AJ...
- Página 52 Ajuste de la función del proyector (Menú “PRY - AJ”) (Continuación) Función de desconexión automática Ajuste de los LEDs de guía Operación de menú n Página Operación de menú n Página Imagen PANT-AJ PRY-AJ Ayuda Imagen PANT-AJ PRY-AJ Ayuda Modo eco/silenc. Activada Modo eco/silenc.
- Página 53 • Si pierde u olvida su código clave, póngase en botones siguientes: contacto con su concesionario de proyectores •AON/STANDBY o centro de reparaciones Sharp autorizado más •IENTER cercano (consulte la página 62). Aunque la •JRETURN garantía del producto tenga validez, la •BMENU/HELP...
- Página 54 • Se recomienda cambiar la lámpara cuando su vida útil restante alcance el 5%. Para cambiar la lámpara, póngase en contacto con su concesionario de proyectores o centro de reparaciones Sharp autorizado más cercano. • Su vida útil real dependerá de las condiciones de uso.
- Página 55 Solución de problemas con el menú “Ayuda” Esta función le ayuda a solucionar problemas durante el uso. Botón MENU/HELP Visualización de la pantalla del menú “Ayuda” Botón de ajuste (P/R/O/Q) Botón ENTER Ejemplo: Cuando aparece la imagen parpadeando Operación para resolver el parpadeo de la imagen cuando se proyecta la señal RGB de un ordenador.
- Página 56 Mantenimiento Limpieza del proyector Limpieza del objetivo ■ Asegúrese de desenchufar el cable de ■ Para limpiar el objetivo use soplador o papel de alimentación antes de limpiar el proyector. limpieza de objetivos (para anteojos y objetivos ■ La caja y el panel de operaciones son de de cámaras) de venta en el comercio.
- Página 57 Indicadores de mantenimiento ■ Las luces de aviso (botón ON/STANDBY, indicador de lámpara y indicador de aviso de temperatura) en el proyector indican problemas dentro del mismo. ■ Si se produce un problema, el indicador de aviso de temperatura y el indicador de la lámpara se encenderán en rojo, y el proyector se pondrá...
- Página 58 Sharp autorizado más cercano (consulte la página 62) para que le aconseje. Información • Si se enciende el indicador de aviso de temperatura y el proyector entra en el modo de espera, siga las soluciones posibles indicadas arriba y luego espere a que el proyector se enfríe...
- Página 59 Sharp autorizado más cercano. * Si la lámpara nueva no se enciende después de instalarla, lleve su proyector al concesionario de proyectores o centro de reparaciones Sharp autorizado más cercano para que se lo reparen.
- Página 60 Acerca de la lámpara (Continuación) Extracción e instalación de la unidad de lámpara Información Accesorio Unidad de lámpara • Asegúrese de quitar la unidad de lámpara opcional AN-XR1LP usando el asa, y de no tocar la superficie de cristal de la unidad de lámpara ni el interior del proyector.
- Página 61 Quite la unidad de lámpara. • Afloje los tornillos de sujeción de la unidad de lámpara. Sujete la unidad de lámpara por el asa y tire de ella en el sentido de la flecha. Al mismo tiempo mantenga la unidad de lámpara horizon- tal y no la incline.
- Página 62 Asignaciones de contactos Terminal de señal RGB INPUT 1: Miniconector hembra D-sub de 15 contactos Entrada RGB Entrada de componente 1. Entrada de vídeo (rojo) 1. P 2. Entrada de vídeo (verde/sincronización 2. Y en verde) 3. P 3. Entrada de vídeo (azul) 4.
- Página 63 • Compatible con las señales de abajo en Frecuencia horizontal: 15-70 kHz, compresión inteligente Frecuencia vertical: 45-85 Hz, XR-1X: SXGA, SXGA+ Reloj de píxeles: 12-108 MHz XR-1S: XGA, SXGA, SXGA+ Señal de sincronización: Compatible con nivel TTL • Tecnología de cambio de tamaño de •...
- Página 64 Solución de problemas Problema Página Comprobación • El cable de alimentación del proyector no está enchufado en la toma de corriente. – • La alimentación a los aparatos conectados está desconectada. • El modo de entrada seleccionado está equivocado. 23, 24, •...
- Página 65 Problema Comprobación Página • Cambie el ajuste del tipo de la señal de entrada. La imagen está verde en ENTRADA1 COMPONENTE. La imagen está rosa (no verde) en ENTRADA1 RGB. La imagen está demasiado • Los ajustes de imagen están mal hechos. brillante y blanquecina.
- Página 66 “Solución de problemas” en las páginas y 61. Si este manual de manejo no soluciona su problema, póngase en contacto con los departamentos de Servicio de SHARP de la siguiente lista. EE.UU. Sharp Electronics Corporation Benelux...
- Página 67 ) de un solo chip de Texas Instruments Panel DMD Tamaño del panel: [XR-1X] 0,7" (17,5 mm) (10,5 [Al] × 14,0 [An] mm) DMD XGA de 1 chip [XR-1S] 0,55" (13,7 mm) (8,2 [Al] × 10,9 [An] mm) DMD SVGA de 1 chip Número de puntos: [XR-1X] 786.432 puntos (1.024 [H] ×...
- Página 68 Dimensiones Unidades: pulgadas (mm) (247) XR-1X (56) (161) (49) (179,5) (67,5) XR-1S (56) (161) (49) (179,5) (67,5) (120) (210) (18,5)
- Página 69 Corrección automática de distorsión trapecial ..44 Corrección de distorsión trapecial .... 44 Tamaño de pantalla y distancia de proyección (XR-1S) ... 20 Tamaño de pantalla y distancia de proyección (XR-1X) ... 19 Desplazamiento de imagen ...... 43 Temp Clr (Temperatura de color) ..... 41 Temporizador de la lámpara (Dur) ...
