- Página 1 SINAMICS G130 Basic Operator Panel 20 (BOP20) Instrucciones de servicio · 03/2012 SINAMICS...
- Página 3 ___________________ Panel BOP20 (Basic Operator Panel Consignas de seguridad ___________________ Generalidades ___________________ Montaje SINAMICS ___________________ Parametrización con el panel BOP20 SINAMICS G130 ___________________ Panel BOP20 (Basic Operator Datos técnicos Panel 20) Instrucciones de servicio Versión de la parte de regulación V4.5...
- Página 4 Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma...
- Página 5 Vista general del panel BOP20....................13 Visualización y manejo con el panel BOP20 ................17 Señalización de fallos y alarmas....................21 Control del accionamiento a través del panel BOP20 ..............22 Funciones importantes a través del panel BOP20 ..............22 Datos técnicos ............................25 Panel BOP20 (Basic Operator Panel 20)
- Página 6 Índice Panel BOP20 (Basic Operator Panel 20) Instrucciones de servicio, 03/2012, A5E00809381A...
- Página 7 4. Poner a tierra y cortocircuitar 5. Cubrir o delimitar las piezas bajo tensión ATENCIÓN Para instalar un sistema aprobado por UL sólo deberán usarse cables de cobre para 60/75 °C. Panel BOP20 (Basic Operator Panel 20) Instrucciones de servicio, 03/2012, A5E00809381A...
- Página 8 Nota Se recomienda acudir y solicitar los servicios de los centros de servicio técnico Siemens competentes a la hora de realizar operaciones de planificación, montaje, puesta en marcha y servicio técnico.
- Página 9 ● f = puesta a tierra de los armarios ● g = conexión con un suelo conductivo Figura 1-1 Medidas de protección relativas a dispositivos sensibles a descargas electrostáticas (ESD) Panel BOP20 (Basic Operator Panel 20) Instrucciones de servicio, 03/2012, A5E00809381A...
- Página 10 Consignas de seguridad 1.3 Dispositivos sensibles a descargas electrostáticas (ESD) Panel BOP20 (Basic Operator Panel 20) Instrucciones de servicio, 03/2012, A5E00809381A...

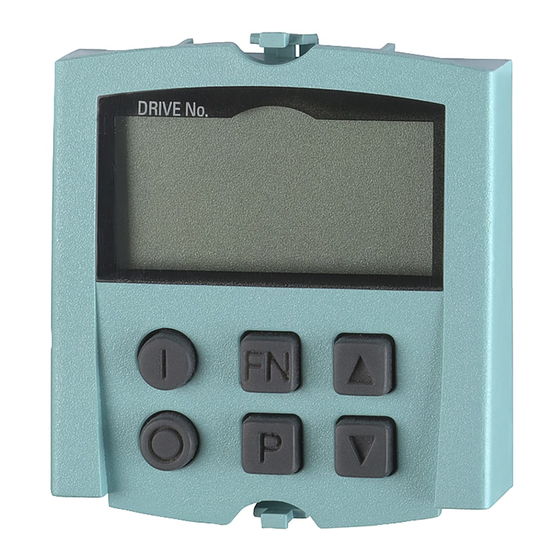

- Página 11 El panel BOP 20 (Basic Operator Panel) es un sencillo panel de mando con seis teclas y una unidad de visualización con iluminación de fondo. El BOP20 puede conectarse y funcionar con la SINAMICS Control Unit; para ello debe retirarse la tapa ciega.
- Página 12 Generalidades Panel BOP20 (Basic Operator Panel 20) Instrucciones de servicio, 03/2012, A5E00809381A...
- Página 13 Montaje Las siguientes imágenes y secuencias de pasos ilustran el montaje del Basic Operator Panel 20 (BOP20) en la Control Unit. Control Unit y BOP20 Retirar la tapa abatible presionando entre sí los salientes de retención Colocar el BOP20 tras insertar la tarjeta Colocar el BOP20 cuidadosamente hasta oír...
- Página 14 1. Los salientes de retención del BOP20 deben presionarse entre sí simultáneamente. 2. El BOP20 debe extraerse recto. En ningún caso deberá tirarse hacia delante de la parte inferior del BOP20 para desmontarlo, ya que la interfaz de la parte trasera podría resultar dañada.
- Página 15 Se enciende cuando se ha modificado al menos un parámetro y aún no se ha iniciado el cálculo para una gestión consistente de los datos. Abajo, 6 dígitos Visualización, por ejemplo, de parámetros, índices, fallos y alarmas. Panel BOP20 (Basic Operator Panel 20) Instrucciones de servicio, 03/2012, A5E00809381A...
- Página 16 Parametrización con el panel BOP20 4.1 Vista general del panel BOP20 Tabla 4- 2 Teclas Tecla Nombre Significado Conexión de los accionamientos para los que se emite el comando CON/DES1 desde el BOP. Con esta tecla se setea la salida de binector r0019.0.
- Página 17 Parametrización con el panel BOP20 4.1 Vista general del panel BOP20 Funciones del panel BOP20 Nombre Significado Retroiluminación La iluminación de fondo puede configurarse a través de p0007 para que se desconecte automáticamente tras un tiempo establecido de falta de uso.
- Página 18 Parametrización con el panel BOP20 4.1 Vista general del panel BOP20 Parámetro Todos los objetos de accionamiento BOP Pantalla normal Selección • p0005 BOP Pantalla normal Modo • p0006 BOP Lista definida por el usuario • p0013 Guardar parámetros de objeto de accionamiento •...
- Página 19 Parametrización con el panel BOP20 4.2 Visualización y manejo con el panel BOP20 Visualización y manejo con el panel BOP20 Pantalla normal La pantalla normal o de visualización de estado pueden configurarse para cada objeto de accionamiento a través de p0005 y p0006. Por medio de la pantalla normal es posible cambiar a la pantalla de parámetros o a otro objeto de accionamiento.
- Página 20 Parametrización con el panel BOP20 4.2 Visualización y manejo con el panel BOP20 Pantalla de parámetros En el panel BOP se seleccionan los parámetros a través de su número. Desde la pantalla normal se pasa a la pantalla de parámetros por medio de la tecla P. Con las teclas de flecha es posible seleccionar parámetros.
- Página 21 Parametrización con el panel BOP20 4.2 Visualización y manejo con el panel BOP20 Pantalla de valores Con la tecla P puede cambiarse de la pantalla de parámetros a la pantalla de valores. En la pantalla de valores existe la posibilidad de cambiar los valores de los parámetros de ajuste con Flecha arriba y Flecha abajo.
- Página 22 Parametrización con el panel BOP20 4.2 Visualización y manejo con el panel BOP20 Ejemplos Ejemplo 1: Modificación de un parámetro Requisitos: Se ha establecido el nivel de acceso correspondiente (para este ejemplo, p0003 = 3). Figura 4-4 Ejemplo: Modificar p0013[4] de 0000 a 0300 Ejemplo 2: Modificación de los parámetros de entrada de binector y de conector...
- Página 23 Parametrización con el panel BOP20 4.3 Señalización de fallos y alarmas Señalización de fallos y alarmas Visualización de fallos Figura 4-6 Visualización de fallos Visualización de alarmas Figura 4-7 Visualización de alarmas Panel BOP20 (Basic Operator Panel 20) Instrucciones de servicio, 03/2012, A5E00809381A...
- Página 24 Control del accionamiento a través del panel BOP20 Descripción Para la puesta en marcha puede controlarse el accionamiento a través de BOP20. En el objeto de accionamiento Control Unit está disponible para ello una palabra de mando (r0019) que puede interconectarse con las entradas de binector correspondientes del accionamiento.
- Página 25 Parametrización con el panel BOP20 4.5 Funciones importantes a través del panel BOP20 Establecer ajuste de fábrica Los ajustes de fábrica del equipo completo pueden establecerse en el objeto de accionamiento CU. ● p0009 = 30 ● p0976 = 1 Copiar RAM en ROM La grabación de todos los parámetros en memoria no volátil (tarjeta CompactFlash) puede...
- Página 26 Parametrización con el panel BOP20 4.5 Funciones importantes a través del panel BOP20 Panel BOP20 (Basic Operator Panel 20) Instrucciones de servicio, 03/2012, A5E00809381A...
- Página 27 Datos técnicos Tabla 5- 1 Datos técnicos Panel BOP20 (Basic Operator Panel 20) Alimentación del sistema electrónico DC 3,3 V (suministrado por la CU320) Peso 0,02 kg Panel BOP20 (Basic Operator Panel 20) Instrucciones de servicio, 03/2012, A5E00809381A...
- Página 28 Datos técnicos Panel BOP20 (Basic Operator Panel 20) Instrucciones de servicio, 03/2012, A5E00809381A...
- Página 30 Siemens AG Sujeto a cambios sin previo aviso Industry Sector © Siemens AG 2012 Drive Technologies Large Drives Postfach 4743 90025 NÚREMBERG ALEMANIA www.siemens.com/automation...
