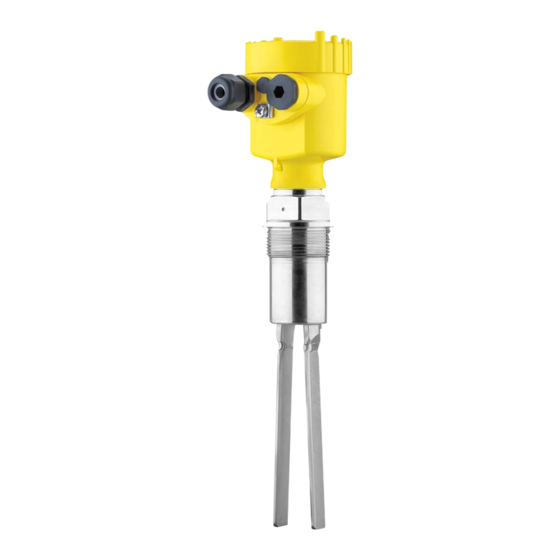

Vega VEGAWAVE 61 Instrucciones De Servicio

Interruptor de nivel vibratorio para sólidos en polvo
Ocultar thumbs Ver también para VEGAWAVE 61:

Publicidad

Enlaces rápidos

Instrucciones de servicio
Interruptor de nivel vibratorio para
sólidos en polvo
VEGAWAVE 61
Dos hilos 8/16 mA
Document ID: 32250

Publicidad

loading

Resumen de contenidos para Vega VEGAWAVE 61

  • Página 1 Instrucciones de servicio Interruptor de nivel vibratorio para sólidos en polvo VEGAWAVE 61 Dos hilos 8/16 mA Document ID: 32250...
  • Página 2 Procedimiento en caso de reparación ................28 Desmontaje ..........................30 Pasos de desmontaje ..................... 30 Eliminar .......................... 30 Anexo ............................31 Datos técnicos ....................... 31 Dimensiones ........................35 Derechos de protección industrial .................. 37 Marca registrada ......................37 VEGAWAVE 61 • Dos hilos 8/16 mA...
  • Página 3 Instrucciones de seguridad para zonas Ex: En caso de aplicaciones Ex atender las instrucciones de seguridad específicas Ex. Las mismas están anexas en forma de documenta- ción en cada instrumento con homologación Ex y forman parte del manual de instrucciones. Estado de redacción: 2022-09-15 VEGAWAVE 61 • Dos hilos 8/16 mA...
  • Página 4 ID de documento Este símbolo en la portada de estas instrucciones indica la ID (identificación) del documento. Entrando la ID de documento en www.vega.com se accede al área de descarga de documentos. Información, indicación, consejo: Este símbolo hace referencia a información adicional útil y consejos para un trabajo exitoso.
  • Página 5 Durante los trabajos en y con el dispositivo siempre es necesario el uso del equipo de protección necesario. Uso previsto VEGAWAVE 61 es un sensor para la detección de nivel. Informaciones detalladas sobre el campo de aplicación se encuen- tran en el capítulo " Descripción del producto".
  • Página 6 Las declaraciones de conformidad correspondientes están en nues- tra página web. Conformidad SIL VEGAWAVE 61 cumple los requisitos de la seguridad funcional se- gún IEC 61508. Otras informaciones se encuentran en el manual de seguridad " VEGAWAVE Serie 60". Instrucciones de seguridad para zonas Ex En aplicaciones en zonas con riesgo de explosión (Ex) solo se per-...
  • Página 7 Certificación SIL (para calificación SIL de fábrica El número de serie permite visualizar los datos de entrega del equipo a través de " www.vega.com", " Buscar". Además de en la placa de características en el exterior del equipo, encontrará el número de serie también en el interior del equipo.
  • Página 8 Detección de sólidos en agua Si se ha pedido el VEGAWAVE 61 como equipo para la detección de sólidos en agua, la horquilla vibratoria está ajustada a la densidad del agua. En el aire o tapado por agua (Densidad: 1 g/cm³/0.036 lbs/ in) el VEGAWAVE 61 avisa descubierto.
  • Página 9 Humedad relativa del aire 20 … 85 % Para elevar y transportar equipos con un peso de más de 18 kg Levantar y transportar (39.68 lbs) hay que servirse de dispositivos apropiados y homologa- dos. VEGAWAVE 61 • Dos hilos 8/16 mA...
  • Página 10 Punto de conmutación Básicamente VEGAWAVE 61 se puede montar en cualquier posición. Solamente hay que montar el equipo de forma tal que el elemento vibratorio esté a la altura del punto de conmutación deseado.
  • Página 11 Es necesario sustituir esas tapas de protección por racores atornilla- dos para cables homologados por tapones ciegos. adecuados antes de la puesta en servicio. VEGAWAVE 61 • Dos hilos 8/16 mA...
  • Página 12 VEGAWAVE 61 con una inclinación aproximada de 20º hacia abajo, para que no puedan producirse incrustaciones. VEGAWAVE 61 • Dos hilos 8/16 mA...
  • Página 13 Fig. 4: Montaje horizontal Afluencia de producto Cuando VEGAWAVE 61 está montado en la corriente de llenado, pueden producirse conexiones erróneas indeseadas. Por eso, montar VEGAWAVE 61 en un punto del depósito donde no se puedan pro- ducir influencias perturbadoras tales como p. Ej., aberturas de carga, agitadores, etc. Corrientes...
  • Página 14 Esa pantalla de choque la tiene que fabricar uno mismo. > 125 mm (> 5") Fig. 7: Pantalla de choque para la protección contra daños VEGAWAVE 61 • Dos hilos 8/16 mA...
  • Página 15 Preste atención a las prescripciones gene- rales de instalación durante dicha operación. Por principio, conectar el VEGAWAVE 61 con la tierra del depósito (PA) o con el potencial a tierra más próximo en caso de depósitos plásticos.Hay un borne de puesta a tierra en un lado de la carcasa del instrumento entre los racores para cables.
  • Página 16 9. Apretar la tuerca de unión del racores atornillados para cables, la junta tiene que abrazar el cable completamente 10. Realizar un nuevo ajuste en caso necesario 11. Atornillar la tapa de la carcasa VEGAWAVE 61 • Dos hilos 8/16 mA...
  • Página 17 Datos técnicos en el Anexo. El ejemplo de conexión es válido para todos los controladores utili- zables. Cuando el conmutador de modo de operación del VEGAWAVE 61 está ajustado correctamente en "máx.", se enciende la lámpara de control VEGAWAVE 61 •...
  • Página 18 Ocupación de conducto- res del cable de conexión Fig. 11: Ocupación de conductores del cable de conexión Pardo (+) y azul (-) hacia la alimentación de tensión o hacia el sistema de evaluación Blindaje VEGAWAVE 61 • Dos hilos 8/16 mA...
  • Página 19 Indicaciones: Generalmente, ajustar el modo de operación antes de la puesta en funcionamiento del VEGAWAVE 61. En caso de empleo de un con- trolador de señal, ajustar generalmente el conmutador de modos de operación (2) en VEGAWAVE 61 en el modo de operación máx.
  • Página 20 El mismo se encuentra ajustado de fábrica y tiene que ser cambiado sólo en casos críticos. El potenciómetro del VEGAWAVE 61 está ajustado de fábrica en el tope derecho (> 0,02 g/cm³ o 0.0008 lbs/in³). En caso de productos áridos especialmente ligeros, girar el potenciómetro al tope izquierdo...
  • Página 21 (Modo de operación mín./ máx.) rojo intermitente Interruptor límite VEGAWAVE 61 con controlador de señal La tabla siguiente ofrece un resumen acerca de los estados de con- mutación en dependencia del modo de operación del instrumento de controlador de señal ajustado y el nivel.
  • Página 22 1 Llenado del depósito hasta el punto de conmutación Si esto es posible sin problemas, entonces hay que llenar el depósito hasta el punto de conmutación, observando la reacción correcta del sensor durante esta operación. VEGAWAVE 61 • Dos hilos 8/16 mA...
  • Página 23 De esta forma no hay que desmontar el sensor ni hacerlo reaccionar llenando el depósito. Esto se aplica para VEGAWAVE 61 con módulo electrónico de dos hilos WE60Z. Con los valores de corriente emitidos también puede realizarse la prueba de funcionamiento directamente a través de un PLC o de un...
  • Página 24 6 Puesta en marcha Si el VEGAWAVE 61 está conectado a un sistema de evaluación o a un PLC, hay que interrumpir para ello la línea de conexión hacia el sensor por un tiempo > 2 segundos. Para ello hay que ajustar el retardo de conmutación en 0,5 s.
  • Página 25 < 3,6 mA 1,5 s ±0,5 s Descubierto 8 mA ±1,5 mA 1,5 s ±0,5 s Cubierto 16 mA ±1,5 mA 1,5 s ±0,5 s 2) Tiempo de arranque de la tensión de alimentación VEGAWAVE 61 • Dos hilos 8/16 mA...
  • Página 26 Línea directa de asisten- Si estas medidas no produjeran ningún resultado, en casos urgen- cia técnica - Servicio 24 tes póngase en contacto con la línea directa de servicio de VEGA horas llamando al número +49 1805 858550. La línea directa esta disponible durante las 24 horas incluso fuera de los horarios normales de trabajo 7 días a la semana.
  • Página 27 2. Desenroscar la tapa de la carcasa 3. Subir la palanca de apertura de los terminales con un destornilla- 4. Sacar las líneas de alimentación de los terminales 5. Aflojar los dos tornillos de fijación con un destornillador (Torx tamaño T10 o ranura 4) VEGAWAVE 61 • Dos hilos 8/16 mA...
  • Página 28 En el área de descargas de nuestro sitio web encontrará una hoja de retorno de equipo así como información detallada sobre el procedi- miento. De esta manera usted contribuye a que podamos realizar la reparación rápidamente y sin necesidad de más consultas. VEGAWAVE 61 • Dos hilos 8/16 mA...
  • Página 29 Colocar el formulario lleno y una hoja de datos de seguridad even- tualmente en la parte externa del equipo • Solicite la dirección para la devolución a su representación local. Podrá encontrar ésta en nuestro sitio web. VEGAWAVE 61 • Dos hilos 8/16 mA...
  • Página 30 Si no tiene posibilidades, de reciclar el equipo viejo de forma es- pecializada, consulte con nosotros acerca de las posibilidades de reciclaje o devolución. VEGAWAVE 61 • Dos hilos 8/16 mA...
  • Página 31 G1½ (DIN 3852-A) Ʋ Rosca para tubos, cónica (AS- 1½ NPT ME B1.20.1) Peso del equipo (en dependencia de la 0,8 … 4 kg (0.18 … 8.82 lbs) conexión a proceso) Carga máxima lateral 600 N (135 lbf) VEGAWAVE 61 • Dos hilos 8/16 mA...
  • Página 32 VEGAWAVE 61 de 316L -50 … +150 °C (-58 … +302 °F) Temperatura de proceso (temperatura de -50 … +250 °C (-58 … +482 °F) la rosca o de la brida) con adaptador de temperatura (opcional) VEGAWAVE 61 • Dos hilos 8/16 mA...
  • Página 33 Ʋ Resistencia del conductor < 0,036 Ω/m (0.011 Ω/ft) Ʋ Resistencia a la tracción < 1200 N (270 lbf) Ʋ Longitud estándar 5 m (16.4 ft) Ʋ Longitud máxima 1000 m (3280 ft) Ʋ Radio de flexión mín. 25 mm (0.984 in) para 25 °C (77 °F) VEGAWAVE 61 • Dos hilos 8/16 mA...
  • Página 34 Por lo tanto, para estos equipos hay que observar los documentos de homologación correspon- dientes. Éstos están incluidos en el volumen de suministro o se pueden descargar introduciendo el número de serie de su equipo en el campo de búsqueda www.vega.com o a través del área de descarga general.
  • Página 35 ø 84 mm (3.03") (3.31") M20x1,5 M20x1,5 M20x1,5 Fig. 18: Variante de carcasa en grado de protección IP66/IP68 (1 bar) Cámara única de acero inoxidable (Fundición de precisión) Aluminio - de cámara única VEGAWAVE 61 • Dos hilos 8/16 mA...
  • Página 36 9 Anexo G1½ ø 43 mm (1.69") Fig. 19: VEGAWAVE 61, versión roscada G1½ (DIN ISO 228/1) ø 34 mm (1.34") Fig. 20: Adaptador de temperatura VEGAWAVE 61 • Dos hilos 8/16 mA...
  • Página 37 Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectue- lle. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com.
  • Página 38 Notes VEGAWAVE 61 • Dos hilos 8/16 mA...
  • Página 39 Notes VEGAWAVE 61 • Dos hilos 8/16 mA...
  • Página 40 Reservado el derecho de modificación © VEGA Grieshaber KG, Schiltach/Germany 2022 VEGA Grieshaber KG Am Hohenstein 113 Teléfono +49 7836 50-0 77761 Schiltach E-Mail: info.de@vega.com...
