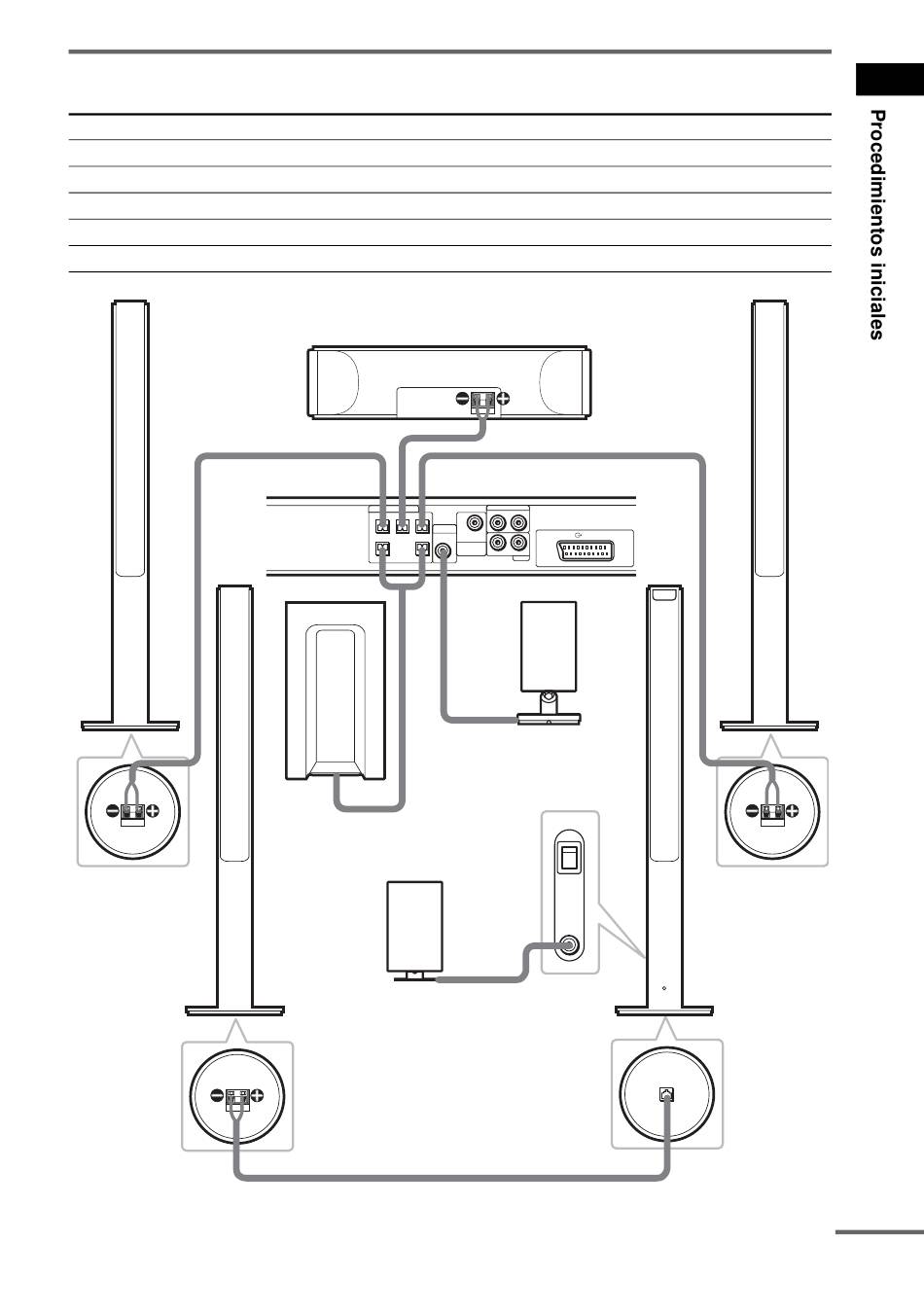

Terminales para conectar los altavoces

Conecte
Altavoces frontales
Altavoz central
Altavoz potenciador de graves
Altavoz envolvente (izquierdo)
Transmisor IR
Altavoz frontal (derecho)
Base del altavoz
frontal
Altavoz envolvente
(derecho)
A
Las tomas SPEAKER FRONT L (blanco) y R (rojo) del sistema
La toma SPEAKER CENTER (verde) del sistema
Las tomas SPEAKER WOOFER (púrpura) del sistema
Toma SPEAKER (gris) del altavoz envolvente (izquierdo)
Toma DIR-T1 (rosa) del sistema
Altavoz central
SPEAKER
FRONT R CENTER FRONT L
DIR-T1
WOOFER WOOFER
Parte posterior
Altavoz potenciador del altavoz
de graves envolvente
Receptor IR
Utilícelo cuando no emplee el
receptor IR del altavoz
envolvente (izquierdo)
(página 28).
Parte inferior del
altavoz envolvente
Altavoz frontal (izquierdo)
VIDEO
AUDIO IN
R L
EURO AV OUTPUT(TO TV)
SURROUND
BACK R L
AUDIO IN
SAT
Transmisor IR
POWER
ON
OFF
ONLY FOR
DIR-R2
Parte inferior del
altavoz envolvente
Base del altavoz
frontal
Altavoz envolvente
(izquierdo) con
receptor IR
ONLY FOR
SS-TS21
SPEAKER
continúa
