GF Piping Systems

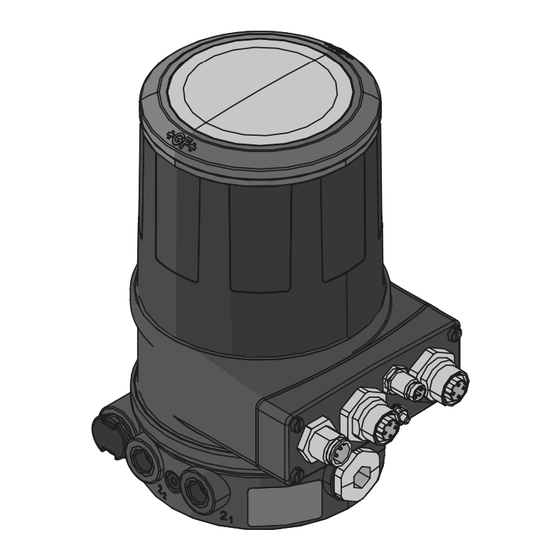

Type SPC D/PID
positioner
Operating Instructions
Typ SPC D/PID
Stellungsregler
Betriebsanleitung
Régulateur de
position type
SPC D/PID
Manuel d'utilisation
Posicionador
tipo SPC D/PID
Manual de instrucciones
00815407
2004058 Type SPC D/PID positioner
MA_00102 / DE EN FR ES / 03 (10.2022)
© Georg Fischer Piping Systems Ltd
CH-8201 Schaffhausen/Switzerland
+41 52 631 30 26/info.ps@georgfischer.com
www.gfps.com

Publicidad

loading

Manuales relacionados para +GF+ SPC D/PID

Resumen de contenidos para +GF+ SPC D/PID

  • Página 1 SPC D/PID Manuel d'utilisation Posicionador tipo SPC D/PID Manual de instrucciones 00815407 2004058 Type SPC D/PID positioner MA_00102 / DE EN FR ES / 03 (10.2022) © Georg Fischer Piping Systems Ltd CH-8201 Schaffhausen/Switzerland +41 52 631 30 26/info.ps@georgfischer.com www.gfps.com...
  • Página 2 Content Type SPC D/PID positioner Typ SPC D/PID Stellungsregler Régulateur de position type SPC D/PID Posicionador tipo SPC D/PID...
  • Página 3 GF Piping Systems Type SPC D/PID positioner Operating Instructions...
  • Página 4 GF Piping Systems Translation of the original instruction manual Disclaimer The technical data are not binding. It does not constitute expressly warranted characteristics and neither guaranteed properties nor guaranteed durability. It is subject to modification. Our General Terms of Sale apply. Observe instruction manual The instruction manual is part of the product and an important element within the safety concept.
  • Página 5 Operating Instructions Type SPC D/PID positioner Table of Contents Introduction Intended use Scope of delivery Other applicable documents Symbols Abbreviations EC-and UKCA Declaration of conformity Safety Information Meaning of the signal words Observe instruction manual Putting into operation, use and disassembly only by qualified personnel...
  • Página 6 Type SPC D/PID positioner Operating Instructions Objects Specifications Circular connector Electrical connection procedure: Bus status display BUS.COMM – Settings on the SPC type Operation Description of the operating and display elements Function of the buttons Operating modes Change of operating mode...
  • Página 7 Operating Instructions Type SPC D/PID positioner Introduction Intended use The type SPC positioner is a digital, electropneumatic positioner for integrated mounting on pneumatically operated industrial valves with single-acting actuators. Scope of delivery The set includes: Type SPC Positioner • These operating instructions •...
  • Página 8 Type SPC D/PID positioner Operating Instructions Abbreviations Abbreviation Designation Nominal diameter Mode of action Double-acting spring resistance Mode of action Spring resistance closed Mode of action Spring resistance closed Pneumatic actuator Stroke Process Controller (stroke process controller) Underwriters Laboratories EC-and UKCA Declaration of conformity The manufacturer GF Piping Systems AG, 8201 Schaffhausen (Switzerland) declares that the products listed below are in comp- liance with the EMC Directive 2014/30/EU and meet such requirements.
  • Página 9 Operating Instructions Type SPC D/PID positioner Safety Information Meaning of the signal words In this instruction manual, warnings are used, which shall warn the user of death, injuries or material damage. Always read and observe these warnings! DANGER! Imminent danger! Non-observance may result in major injuries or death.
  • Página 10 Type SPC D/PID positioner Operating Instructions General safety information NOTE! These safety instructions do not take into account any contingencies and events that may occur during assembly, operation and service of the devices, nor any location-related safety regulations, compliance with which, also with regard to the installation per- sonnel, is the responsibility of the operator.
  • Página 11 Operating Instructions Type SPC D/PID positioner NOTE! Electrostatic sensitive components/assemblies! The device contains electronic components that are sensitive to electrostatic discharge (ESD). Contact with electrostatically charged persons or objects endangers these components. In the worst case, they are immediately destroyed or fail after putting into operation.
  • Página 12 Type SPC D/PID positioner Operating Instructions Design and function Type plate on the product 3.1.1 Type plate Bezeichnung Article number Type Maximum working pressure Max. ambient temperature Serial number; CE Marking 3.1.2 Additional UL plate Bezeichnung Circuit with limited power...
  • Página 13 Operating Instructions Type SPC D/PID positioner Construction Designation Transparent cover Below decoding module with display and buttons Housing cover Electrical connection housing Pressure limiting valve Exhaust air connection Lettering: 3 Control air connection Lettering: 1 Electrical connections Supply air filter...
  • Página 14 Type SPC D/PID positioner Operating Instructions Technical Data Specification General data Operational temperature -10 to +55 °C Storage Temperature -20 to +65 °C Protection rating IP 65 / IP67 nach EN 60529 (evaluated by the manufacturer) Deployment height up to 2000 m above sea level relative humidity max.
  • Página 15 Operating Instructions Type SPC D/PID positioner Analog position indicator Maximum Cur- 10 mA (for voltage output 0 to 5/10 V) rent Burden (load) 0 - 560 Ω (for current output 0/4 - 20 mA) Digital outputs Galvanically isolated, PNP Current limit: 100 mA, output is clocked on overload Digital input 0 - 5 V = log "0", 10 - 30 V = log "1"...
  • Página 16 Type SPC D/PID positioner Operating Instructions Assembly NOTE! Only for positioners and process controllers without premounted process valve. DANGER! Risk of injury due to high pressure in the system/device. ► Before working on the system or device, switch off the pressure and vent/drain the lines.
  • Página 17 Operating Instructions Type SPC D/PID positioner 4.1.2 Procedure Prepare the valve with actuator (1) for assembly of the SPC positioner, observing the operating instructions for the actuator and valve (1). Designation Actuator with valve Spindle adapter Shift spindle Thread adapter...
  • Página 18 Type SPC D/PID positioner Operating Instructions Designation Actuator with valve Type SPC Positioner 10. Push the SPC positioner (13) onto the actuator (1). 11. Push the SPC positioner (13) onto the actuator (1) without rotating it until no gap is visible at the molded seal (10).
  • Página 19 Operating Instructions Type SPC D/PID positioner CAUTION! Do not apply pressure to the positioner during assembly! Unpredictable actuation may result in injury or property damage. ► When assembling the positioner to actuator, the control air connections must not be connected.
  • Página 20 Type SPC D/PID positioner Operating Instructions CAUTION! Damage or functional failure due to incorrect connection! An incorrect pneumatic connection can damage the SPC positioner. Prevent ingress of dirt and moisture with any open connections. ► Before putting into operation, ensure correct pneumatic connection according to the diagram.
  • Página 21 Operating Instructions Type SPC D/PID positioner DANGER! Risk of injury due to high pressure in the system/device. ► Before working on the system or device, switch off the pressure and vent/drain the lines. NOTE! For proper operation of the device, observe the following: ►...
  • Página 22 Type SPC D/PID positioner Operating Instructions 4.3.1 Circular connector Designation X1 - Round plug M12, 8-pin Input signals from the control station Output signals of the control station (optional) X5 - Round plug M8, 4-pin (only type SPC PID) Input signals Process actual value...
  • Página 23 Operating Instructions Type SPC D/PID positioner 2) X5 - Round plug M8, 4-pin (only type SPC PID) Input type* Assignment Slide switch position 4 - 20 mA +24 VDC Supply transmitter Left switch -internally supplied Transmitter output GND (identical to GND operating supply)
  • Página 24 Type SPC D/PID positioner Operating Instructions 4.3.2 Electrical connection procedure: Connect the type SPC according to the tables. After applying the operating voltage, the SPC type is in operation. Now make the required basic settings and adjustments for the positioner/process controller. The procedure is described in chapter "...
  • Página 25 Operating Instructions Type SPC D/PID positioner Industrial Ethernet Electrical installation Type SPC with field bus Applies to the following type SPC positioners: SPC D ProfiNet • SPC D EtherNet I/P • SPC D Modbus TCP • SPC PID ProfiNet •...
  • Página 26 Type SPC D/PID positioner Operating Instructions Specifications 5.4.1 PROFINET IO-Specifications PROFINET DNS compatible name no entry Fixed IP address 0.0.0.0 Network mask 0.0.0.0 Default gateway 0.0.0.0 According to the PROFINET specification, these factory settings allow address assignment via the DCP and LLDP services. Thus no additional tools and no new project engineering are necessary in case of a device exchange.
  • Página 27 Operating Instructions Type SPC D/PID positioner Circular connector Designation X6 - Round plug M12, 4-pin (Supply voltage) X7 - Fieldbus connection M12 D-coded (2 port Ethernet switch) X5 - Round plug M8, 4-pin (only type SPC PID) Input signals Process actual value...
  • Página 28 Type SPC D/PID positioner Operating Instructions 3) X5 - Round plug M8, 4-pin (only type SPC PID) Input type* Assignment Slide switch position 4 - 20 mA +24 VDC Supply transmitter Left switch -internally supplied Transmitter output GND (identical to GND operating supply)
  • Página 29 Operating Instructions Type SPC D/PID positioner Electrical connection procedure: Connect the type SPC positioner according to the tables. The connection for fieldbus is made via a circular connector M12, 4-pin D-coded. To connect the technical ground, there is a grub screw with nut on the electrical connection housing. Connect the grub screw to a suitable grounding point.
  • Página 30 Type SPC D/PID positioner Operating Instructions Operation Description of the operating and display elements A basic distinction can be made between the display view for the process level and the setting level. After applying the operating voltage, the display shows the process level. The display adapts to the set functions and operating levels.
  • Página 31 Operating Instructions Type SPC D/PID positioner Function of the buttons The function of the 4 buttons in the control panel vary depending on the operating mode (AUTOMATIC or MANUAL) and the operating level (process level or setting level). The function of the buttons is displayed in the gray text box located above the button.
  • Página 32 Type SPC D/PID positioner Operating Instructions Operating modes The type SPC positioner has 2 operating modes: AUTOMATIC and MANUAL. 6.3.1 AUTOMATIC MENU CMD POS MANU In the AUTOMATIC operating mode, normal control operation is performed. (The AUTOMATIC symbol is shown on the display. A bar runs along the top of the display).
  • Página 33 Operating Instructions Type SPC D/PID positioner Display of operating mode AUTOMATIC Type SPC D Display description Type SPC PID Current position of the valve actuator (0 to 100%) MENU CMD MANU CMD/POS MENU SP/PV CMD MANU Target position of the valve actuators (0 to 100%)
  • Página 34 Type SPC D/PID positioner Operating Instructions Time, day of the week and date CLOCK 12:00 CLOCK 12:00 Thu. 01 . 09 . 11 Thu. 01 . 09 . 11 MENU INPUT INPUT X.TUNE MENU INPUT X.TUNE POS (t) Automatic adjustment of the positioner (positioner) X.TUNE...
  • Página 35 Operating Instructions Type SPC D/PID positioner Changing between operating levels Switch to the setting level MENU Press for 3 seconds You are in the setting level Switch to the process level EXIT press You are in the process level...
  • Página 36 Type SPC D/PID positioner Operating Instructions Putting into operation WARNING! Risk of injury due to improper operation! Improper operation can lead to injuries as well as damage to the device and its surroundings. ► Before putting into operation, it must be ensured that the contents of the operating instructions are known to the operating per- sonnel and have been fully understood.
  • Página 37 Operating Instructions Type SPC D/PID positioner 7.1.2 Automatic adaptation of the positioner to the operating conditions (X.TUNE) WARNING! Hazard due to change of valve position when executing the X.TUNE function. There is an acute risk of injury when performing the X.TUNE function under working pressure.
  • Página 38 Type SPC D/PID positioner Operating Instructions Type SPC PID set up as process controller In this step, the PID is set up as a process controller: Setting up the positioner: For description see "Defining the basic settings" Setting up the process controller: Add the additional function P.CONTROL to the main menu (MAIN) via the configuration menu (ADD.FUNCTION).
  • Página 39 Operating Instructions Type SPC D/PID positioner Parameterize process controller MENU Press for 3 s. Change from process level to setting level. P.CONTROL P.CONTROL selection. Selection in the main menu (MAIN). ENTER selection. The sub-menu items for the basic setting are displayed.
  • Página 40 Type SPC D/PID positioner Operating Instructions SP-SCALE Scaling of the positioner (only with external setpoint input) P.CO-INIT Enables shock-free switching between AUTOMATIC and MANUAL NOTE! Automatic parameter setting can be performed using the P.TUNE function (for description see "Operating Instructions for Type SPC Positioner").
  • Página 41 Operating Instructions Type SPC D/PID positioner 7.2.3 Manually changing the process setpoint value 1. Setting the internal setpoint MENU Press for 3 s. Change from process level to setting level. P.CONTROL selection. Selection in the main menu (MAIN). ENTER selection. The sub-menu items for the basic setting are displayed.
  • Página 42 Type SPC D/PID positioner Operating Instructions Disassembly WARNING! Risk of injury due to improper disassembly! ► Disassembly may only be carried out by authorized specialist personnel using suitable tools! Risk of injury due to unintentional switching on of the system and uncontrolled restart! ►...
  • Página 43 Operating Instructions Type SPC D/PID positioner Disconnect electrical connections Designation Electrical connection housing Circular connector ► Remove the circular connector. DANGER! Risk of injury due to power supply. ► Before intervening in the device or the system, switch off the power supply and secure it against being switched on again.
  • Página 44 GF Piping Systems Local support around the world Visit our webpage to get in touch with your local specialist: www.gfps.com/our-locations The information and technical data (altogether “Data”) herein are not binding, unless explicitly confirmed in writing. The Data neither constitutes any expressed, implied or warranted characteristics, nor guaranteed properties or a guaranteed durability.
  • Página 45 GF Piping Systems Typ SPC D/PID Stellungsregler Betriebsanleitung...
  • Página 46 GF Piping Systems Originalbetriebsanleitung Haftungsausschluss Die technischen Daten sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeits- garantien. Änderungen vorbehalten. Es gelten unsere Allgemeinen Verkaufsbedingungen. Betriebsanleitung beachten Die Betriebsanleitung ist Teil des Produkts und ein wichtiger Baustein im Sicherheitskonzept. ►...
  • Página 47 Betriebsanleitung Typ SPC D/PID Stellungsregler Inhaltsverzeichnis Einleitung Bestimmungsgemässe Verwendung Lieferumfang Mitgeltende Dokumente Symbole Abkürzungen EG-und UKCA Konformitätserklärung Sicherheitshinweise Bedeutung der Signalwörter Betriebsanleitung beachten Inbetriebnahme, Benutzung und Demontage nur durch Fachpersonal Lagerung und Transport Allgemeine Sicherheitshinweise Produktspezifische Sicherheitshinweise Aufbau und Funktion...
  • Página 48 Typ SPC D/PID Stellungsregler Betriebsanleitung Objekte Spezifikationen Rundsteckverbinder Vorgehensweise elektrischer Anschluss: Bus-Zustandsanzeige BUS.COMM – Einstellungen am Typ SPC Bedienung Beschreibung der Bedien- und Anzeigeelemente Funktion der Tasten Betriebszustände Wechsel des Betriebszustands Anzeigen im Betriebszustand AUTOMATIK Mastercode Bedienebenen Wechsel zwischen den Bedienebenen...
  • Página 49 Betriebsanleitung Typ SPC D/PID Stellungsregler Einleitung Bestimmungsgemässe Verwendung Der Typ SPC Stellungsregler ist ein digitaler, elektropneumatischer Stellungsregler für den integrierten Aufbau auf pneumatisch betätigte Industriearmaturen mit einfachwirkenden Antrieben. Lieferumfang Im Set enthalten sind: Typ SPC Stellungsregler • Diese Bedienungsanleitung •...
  • Página 50 Typ SPC D/PID Stellungsregler Betriebsanleitung Abkürzungen Abkürzung Bezeichnung Nenndurchmesser Wirkungsweise Federkraft doppeltwirkend Wirkungsweise Federkraft schliessend Wirkungsweise Federkraft öffnend Pneumatischer Stellantrieb Stroke Process Controller (Hub Prozessregler) Underwriters Laboratories EG-und UKCA Konformitätserklärung Der Hersteller Georg Fischer Rohrleitungssysteme AG, 8201 Schaffhausen (Schweiz) erklärt, dass die nachfolgend genannten Produkte im Sinne der EMV-Richtlinie 2014/30/EU sind, und solchen Anforderungen dieser Richtlinie entsprechen.
  • Página 51 Betriebsanleitung Typ SPC D/PID Stellungsregler Sicherheitshinweise Bedeutung der Signalwörter In dieser Anleitung werden Warnhinweise verwendet, um den Anwender vor Tod, Verletzungen oder vor Sachschäden zu warnen. Diese Warnhinweise müssen immer gelesen und beachtet werden! GEFAHR! Unmittelbar drohende Gefahr! Bei Nichtbeachtung drohen Tod oder schwerste Verletzungen.
  • Página 52 Typ SPC D/PID Stellungsregler Betriebsanleitung Allgemeine Sicherheitshinweise HINWEIS! Diese Sicherheitshinweise berücksichtigen keine Zufälligkeiten und Ereignisse, die bei Montage, Betrieb und Wartung der Geräte auftreten können, sowie keine ortsbezogenen Sicherheitsbestimmungen, für deren Einhaltung, auch in Bezug auf das Montageper- sonal, der Betreiber verantwortlich ist.
  • Página 53 Betriebsanleitung Typ SPC D/PID Stellungsregler HINWEIS! Elektrostatisch gefährdete Bauelemente / Baugruppen! Das Gerät enthält elektronische Bauelemente, die gegen elektrostatische Entladung (ESD) empfindlich reagieren. Berührung mit elektrostatisch aufgeladenen Personen oder Gegenständen gefährdet diese Bauelemente. Im schlimmsten Fall werden sie sofort zerstört oder fallen nach der Inbetriebnahme aus.
  • Página 54 Typ SPC D/PID Stellungsregler Betriebsanleitung Aufbau und Funktion Typenschild am Produkt 3.1.1 Typenschild Bezeichnung Artikelnummer Max. Betriebsdruck Max. Umgebungstemperatur Seriennummer; CE-Zeichen 3.1.2 UL-Zusatzschild Bezeichnung Stromkreis mit begrenzter Leistung Versorgungsspannung Gerät...
  • Página 55 Betriebsanleitung Typ SPC D/PID Stellungsregler Aufbau Bezeichnung Klarsichthaube Darunter Decodiermodul mit Display und Tasten Gehäusemantel Elektrisches Anschlussgehäuse Druckbegrenzungsventil Abluftanschluss Beschriftung: 3 Steuerluftanschluss Beschriftung: 1 Elektrische Anschlüsse Zuluftfilter Funktion Bezeichnung Ventil Pneumatischer Antrieb Typ SPC Stellungsregler Steuerluftanschluss Der SPC Stellungsregler wird an ein pneumatisch angetriebenes Ventil montiert und regelt die Position des Ventils.
  • Página 56 Typ SPC D/PID Stellungsregler Betriebsanleitung Technische Daten Spezifikation Allgemeine Daten Betriebstemperatur -10...+55 °C Lagertemperatur -20…+65 °C Schutzart IP65 / IP67 nach EN 60529 (vom Hersteller bewertet) Einsatzhöhe bis 2000 m über Meereshöhe relative Luftfeuchtigkeit max. 95 % bei 50 °C (nicht kondensierend) Gehäusewerkstoff...
  • Página 57 Betriebsanleitung Typ SPC D/PID Stellungsregler Analoge Rückmeldung Max. Strom 10 mA (für Spannungsausgang 0...5/10 V) Bürde (Last) 0...560 Ω (für Stromausgang 0/4...20 mA) Digitalausgänge Galvanisch getrennt, PNP Strombegrenzung: 100 mA, Ausgang wird bei Überlast getaktet Digitaleingang 0...5 V = log „0“, 10...30 V = log „1“...
  • Página 58 Typ SPC D/PID Stellungsregler Betriebsanleitung Montage HINWEIS! Nur für Stellungsregler und Prozessregler ohne vormontiertes Prozessventil. GEFAHR! Verletzungsgefahr durch hohen Druck in Anlage/Gerät. ► Vor Arbeiten an Anlage oder Gerät, den Druck abschalten und Leitungen entlüften/entleeren. Verletzungsgefahr durch Stromschlag! ► Vor Eingriffen in das Gerät oder die Anlage, Spannung abschalten und vor Wiedereinschalten sichern! ►...
  • Página 59 Betriebsanleitung Typ SPC D/PID Stellungsregler 4.1.2 Vorgehen Ventil mit Antrieb (1) für die Montage des SPC Stellungsreglers vorbereiten, dabei die Bedienungsanleitungen von Antrieb und Ventil (1) beachten. Bezeichnung Ventil mit Antrieb Spindeladapter Schaltspindel Gewindeadapter Buchse Wellendichtring Führungselement O-Ring Adapterscheibe Formdichtung...
  • Página 60 Typ SPC D/PID Stellungsregler Betriebsanleitung Bezeichnung Ventil mit Antrieb Typ SPC Stellungsregler 10. Den SPC Stellungsregler (13) auf den Antrieb (1) schieben. 11. Den SPC Stellungsregler (13) ohne Drehbewegung soweit auf den Antrieb (1) schieben, dass an der Formdichtung (10) kein Spalt mehr sichtbar ist.
  • Página 61 Betriebsanleitung Typ SPC D/PID Stellungsregler HINWEIS! Bei Montage an Prozessventile mit Hubantrieb Typ Diastar Ten, Ten Plus, Sixteen, sowie Typ 025 die Montagehinweise in der Bedie- nungsanleitung des Prozessventils beachten. VORSICHT! Bei Montagevorgang kein Druck auf Stellungsregler! Unvorhersehbare Betätigungen können zu Verletzungen oder Sachschäden führen.
  • Página 62 Typ SPC D/PID Stellungsregler Betriebsanleitung VORSICHT! Beschädigung oder Funktionsausfall durch falschen Anschluss! Durch eine falsch pneumatische Verbindung kann der SPC Stellungsregler beschädigt werden. Bei offenen Anschlüssen Eindringen von Schmutz und Feuchtigkeit verhindern. ► Vor Inbetriebnahme korrekte pneumatische Verbindung gemäss Schema sicherstellen.
  • Página 63 Betriebsanleitung Typ SPC D/PID Stellungsregler GEFAHR! Verletzungsgefahr durch hohen Druck in Anlage/Gerät. ► Vor Arbeiten an Anlage oder Gerät, den Druck abschalten und Leitungen entlüften/entleeren. HINWEIS! Für die einwandfreie Funktion des Geräts beachten: ► Durch die Installation darf sich kein Rückdruck aufbauen.
  • Página 64 Typ SPC D/PID Stellungsregler Betriebsanleitung 4.3.1 Rundsteckverbinder Bezeichnung X1 - Rundstecker M12, 8-polig Eingangssignale der Leitstelle Ausgangssignale der Leitstelle (optional) X5 - Rundstecker M8, 4-polig (nur Typ SPC PID) Eingangssignale Prozess-Istwert X6 - Rundstecker M12, 4-polig (Betriebsspannung) Schiebeschalter 1) X1 - Rundstecker M12, 8-polig Belegung Eingangssignale der Leitstelle (z.B.
  • Página 65 Betriebsanleitung Typ SPC D/PID Stellungsregler 2) X5 - Rundstecker M8, 4-polig (nur Typ SPC PID) Eingangstyp* Belegung Schiebeschal- ter Position 4...20 mA +24 VDC Versorgung Transmitter Schalter links -intern versorgt Ausgang von Transmitter GND (identisch mit GND Betriebsspannung) Brücke nach GND (GND von 3-Leitertrans- mitter) 4...20 mA...
  • Página 66 Typ SPC D/PID Stellungsregler Betriebsanleitung 4.3.2 Vorgehensweise elektrischer Anschluss: Den Typ SPC entsprechend den Tabellen anschliessen. Nach Anlegen der Betriebsspannung ist der Typ SPC in Betrieb. Nun die erforderlichen Grundeinstellungen und Anpassungen für den Stellungsregler /Prozessregler vornehmen. Die Vorge- hensweise ist in Kapitel „Inbetriebnahme Typ SPC D“ beschrieben.
  • Página 67 Betriebsanleitung Typ SPC D/PID Stellungsregler Industrial Ethernet Elektrische Installation Typ SPC mit Feldbus Gilt für folgende Typ SPC Stellungsregler: SPC D ProfiNet • SPC D EtherNet I/P • SPC D Modbus TCP • SPC PID ProfiNet • SPC PID EtherNet I/P •...
  • Página 68 Typ SPC D/PID Stellungsregler Betriebsanleitung Spezifikationen 5.4.1 PROFINET IO-Spezifikationen PROFINET DNS kompatibler Name kein Eintrag Feste IP-Adresse 0.0.0.0 Netzwerkmaske 0.0.0.0 Standard-Gateway 0.0.0.0 Diese Werkseinstellungen erlauben gemäß PROFINET-Spezifikation die Adress-Vergabe über die Dienste DCP und LLDP. So sind bei einem Gerätetausch keine zusätzlichen Tools und keine erneute Projektierung erforderlich.
  • Página 69 Betriebsanleitung Typ SPC D/PID Stellungsregler Rundsteckverbinder Bezeichnung X6 - Rundstecker M12, 4-polig (Betriebsspannung) X7 - Feldbusanschluss M12 D-Codiert (2 Port Ethernet Switch) X5 - Rundstecker M8, 4-polig (nur Typ SPC PID) Eingangssignale Prozess-Istwert X7 - Feldbusanschluss M12 D-Codiert (2 Port Ethernet Switch) Schiebeschalter (zur Bedienung ver- schraubung lösen)
  • Página 70 Typ SPC D/PID Stellungsregler Betriebsanleitung 3) X5 - Rundstecker M8, 4-polig (nur Typ SPC PID) Eingangstyp* Belegung Schiebeschal- ter Position 4...20 mA +24 VDC Versorgung Transmitter Schalter links -intern versorgt Ausgang von Transmitter GND (identisch mit GND Betriebsspannung) Brücke nach GND (GND von 3-Leitertrans- mitter) 4...20 mA...
  • Página 71 Betriebsanleitung Typ SPC D/PID Stellungsregler Vorgehensweise elektrischer Anschluss: Den Typ SPC Stellungsregler entsprechend den Tabellen anschliessen. Der Anschluss für Feldbus erfolgt über einen Rundsteckverbinder M12, 4-polig D-codiert. Zum Anschluss der Technischen Erde befindet sich am elektrischen Anschlussgehäuse ein Gewindestift mit Mutter. Den Gewin- destift mit einem geeigneten Erdungspunkt verbinden.
  • Página 72 Typ SPC D/PID Stellungsregler Betriebsanleitung Bedienung Beschreibung der Bedien- und Anzeigeelemente Grundsätzlich unterschieden werden kann zwischen der Displayansicht für die Prozessebene und die Einstellebene. Nach dem An- legen der Betriebsspannung zeigt das Display die Prozessebene an. Die Anzeige des Displays passt sich den eingestellten Funktio- nen und Bedienebenen an.
  • Página 73 Betriebsanleitung Typ SPC D/PID Stellungsregler Funktion der Tasten Die Funktion der 4 Tasten im Bedienfeld sind je nach Betriebszustand (AUTOMATIK oder HAND) und Bedienebene (Prozessebene oder Einstellebene) unterschiedlich. Die Funktion der Tasten wird in dem grauen Textfeld angezeigt, das sich über der Taste befindet.
  • Página 74 Typ SPC D/PID Stellungsregler Betriebsanleitung Betriebszustände Der Typ SPC Stellungsregler verfügt über 2 Betriebszustände: AUTOMATIK und HAND. 6.3.1 AUTOMATIK MENU CMD POS MANU Im Betriebszustand AUTOMATIK wird der normale Regelbetrieb ausgeführt. (Das Symbol für AUTOMATIK ist auf dem Display einge- blendet.
  • Página 75 Betriebsanleitung Typ SPC D/PID Stellungsregler Anzeigen im Betriebszustand AUTOMATIK Typ SPC D Beschreibung der Anzeige Typ SPC PID Istposition des Ventilantriebs (0 ... 100%) MENU CMD MANU CMD/POS MENU SP/PV CMD MANU Sollposition des Ventilantriebs (0 ... 100%) MENU POS TEMP MANU MENU POS TEMP MANU Innentemperatur im Gehäuse des Typs SPC Stellungsregler ( °C)
  • Página 76 Typ SPC D/PID Stellungsregler Betriebsanleitung Uhrzeit, Wochentag und Datum CLOCK 12:00 CLOCK 12:00 Thu. 01 . 09 . 11 Thu. 01 . 09 . 11 MENU INPUT INPUT X.TUNE MENU INPUT X.TUNE POS (t) Automatische Anpassung des Stellungsreglers (Stellungsreglers) X.TUNE X.TUNE...
  • Página 77 Betriebsanleitung Typ SPC D/PID Stellungsregler Wechsel zwischen den Bedienebenen Zur Einstellebene welchseln MENU 3 Sekunden betätigen Sie sind in der Einstellebene Zur Prozessebene welchseln EXIT betätigen Sie sind in der Prozessebene...
  • Página 78 Typ SPC D/PID Stellungsregler Betriebsanleitung Inbetriebnahme WARNUNG! Verletzungsgefahr bei unsachgemässem Betrieb! Nicht sachgemässer Betrieb kann zu Verletzungen, sowie Schäden am Gerät und seiner Umgebung führen. ► Vor der Inbetriebnahme muss gewährleistet sein, dass der Inhalt der Bedienungsanleitung dem Bedienungspersonal bekannt ist und vollständig verstanden wurde.
  • Página 79 Betriebsanleitung Typ SPC D/PID Stellungsregler 7.1.2 Automatische Anpassung des Stellungsreglers an die Betriebsbedingungen (X.TUNE) WARNUNG! Gefahr durch Änderung der Ventilstellung bei Ausführung derFunktion X.TUNE. Beim Ausführen der Funktion X.TUNE unter Betriebsdruck besteht akute Verletzungsgefahr. ► X.TUNE niemals bei laufendem Prozess durchführen! ►...
  • Página 80 Typ SPC D/PID Stellungsregler Betriebsanleitung Typ SPC PID als Prozessregler einrichten In diesem schritt wird der PID als Prozessregler eingerichtet: Einrichten des Stellungsreglers: Beschreibung siehe „Festlegen der Grundeinstellungen“ Einrichten des Prozessreglers: Die Zusatzfunktion P.CONTROL über das Konfiguriermenü (ADD.FUNCTION) ins Hauptmenü...
  • Página 81 Betriebsanleitung Typ SPC D/PID Stellungsregler Prozessregler parametrieren MENU 3 s drücken. Wechsel von Prozessebene zur Einstellebene. P.CONTROL P.CONTROL wählen. Auswahl im Hauptmenü (MAIN). ENTER wählen. Die Untermenüpunkte zur Grundeinstellung werden angezeigt. PID.PARAMETER wählen. ENTER wählen. Das Menü zum Parametrieren des Prozessreglers wird angezeigt.
  • Página 82 Typ SPC D/PID Stellungsregler Betriebsanleitung SP-SCALE Skalierung des Stellungsreglers (nur bei externer Sollwertvorgabe) P.CO-INIT Ermöglicht ein stossfreies Umschalten zwischen Betriebszustand AUTOMATIK und HAND HINWEIS! Eine automatische Parametereinstellung kann mit Hilfe der Funktion P.TUNE erfolgen (Beschreibung siehe „Bedienungsanleitung für Typ SPC Stellungsregler“).
  • Página 83 Betriebsanleitung Typ SPC D/PID Stellungsregler 7.2.3 Manuelles Verändern des Prozess-Sollwerts 1. Interne Sollwertvorgabe einstellen MENU 3 s drücken. Wechsel von Prozessebene Einstellebene. P.CONTROL wählen. Auswahl im Hauptmenü (MAIN). ENTER wählen. Die Untermenüpunkte zur Grundeinstellung werden angezeigt. SETUP wählen. ENTER wählen. Das Menü zum Einrichten des Prozessreglers wird angezeigt.
  • Página 84 Typ SPC D/PID Stellungsregler Betriebsanleitung Demontage WARNUNG! Verletzungsgefahr bei unsachgemässer Demontage! ► Die Demontage darf nur autorisiertes Fachpersonal mit geeignetem Werkzeug durchführen! Verletzungsgefahr durch ungewolltes Einschalten der Anlage und unkontrollierten Wiederanlauf! ► Anlage vor unbeabsichtigtem Betätigen sichern. Reihenfolge: Pneumatische Verbindungen trennen.
  • Página 85 Betriebsanleitung Typ SPC D/PID Stellungsregler Elektrische Verbindungen trennen Bezeichnung Elektrisches Anschlussgehäuse Rundsteckverbinder ► Rundsteckverbinder entfernen. GEFAHR! Verletzungsgefahr durch elektrische Spannung. ► Vor Eingriffen in das Gerät oder in die Anlage die Spannung abschalten und vor Wiedereinschalten sichern. ► Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für elektrische Geräte beachten.
  • Página 86 GF Piping Systems Lokale Unterstützung – weltweit Besuchen Sie unsere Website und kontaktieren Sie Ihren lokalen Spezialisten: www.gfps.com/our-locations Die hierin enthaltenen Informationen und technischen Daten (insgesamt „Daten”) sind nicht verbindlich, sofern sie nicht ausdrücklich schriftlich bestätigt werden. Die Daten begründen weder ausdrückliche, stillschweigende oder zugesicherte Merkmale noch garantierte Eigenschaften oder eine garantierte Haltbarkeit.
  • Página 87 GF Piping Systems Régulateur de position type SPC D/PID Manuel d'utilisation...
  • Página 88 GF Piping Systems Traduction du manuel d'utilisation original Exclusion de responsabilité Les données techniques ne sont pas contractuelles. Elles ne sont pas des garanties et ne constituent pas non plus un gage de propriété intrinsèque ou de durabilité. Sous réserve de modifications. Nos conditions générales de vente s’appliquent. Se reporter au manuel d'utilisation Le manuel d'utilisation fait partie intégrante du produit et constitue un élément essentiel du concept de sécurité.
  • Página 89 Manuel d'utilisation Régulateur de position type SPC D/PID Sommaire Introduction Utilisation selon les dispositions Contenu de la livraison Documents applicables Symboles Abréviations Déclaration de conformité CE et UKCA Consignes de sécurité Signification des termes d'avertissement Se reporter au manuel d'utilisation Mise en service, utilisation et démontage réservés à...
  • Página 90 Régulateur de position type SPC D/PID Manuel d'utilisation Objets Spécifications Connecteur circulaire Procédure de raccordement électrique Affichage d'état du bus BUS.COMM – Réglages au niveau du type SPC Fonctionnement Description des éléments de commande et d'affichage Fonction des touches Modes de fonctionnement...
  • Página 91 Manuel d'utilisation Régulateur de position type SPC D/PID Introduction Utilisation selon les dispositions Le régulateur de position de type SPC est un régulateur de position électropneumatique numérique pour le montage intégré sur des vannes industrielles à actionnement pneumatique avec des servomécanismes à simple effet.
  • Página 92 Régulateur de position type SPC D/PID Manuel d'utilisation Abréviations Abréviation Désignation Diamètre nominal Mode de fonctionnement à double effet de la force du ressort Mode de fonctionnement fermé de la force du ressort Mode de fonctionnement ouvert de la force du ressort Servomécanisme pneumatique...
  • Página 93 Manuel d'utilisation Régulateur de position type SPC D/PID Consignes de sécurité Signification des termes d'avertissement Des avertissements sont utilisés dans ce manuel d'utilisation afin de signaler à l'utilisateur un danger de mort, un risque de blessu- res ou des dégâts matériels. Toujours lire et respecter ces avertissements ! DANGER !
  • Página 94 Régulateur de position type SPC D/PID Manuel d'utilisation Consignes de sécurité générales REMARQUE ! Ces consignes de sécurité ne prennent pas en compte les aléas et les évènements qui peuvent survenir lors du montage, de l'exploitation et de l'entretien des appareils, ni aucune disposition de sécurité spécifique au site, dont l'exploitant est responsable du respect, même par rapport au personnel de montage.
  • Página 95 Manuel d'utilisation Régulateur de position type SPC D/PID REMARQUE ! Éléments de construction / Modules exposés à un risque électrostatique ! L'appareil contient des éléments de construction électroniques sensibles aux décharges électrostatiques (ESD). Tout contact avec des personnes ou des objets chargés en électricité statique présente un risque pour ces éléments de construction. Dans le pire des cas, ils seront détruits immédiatement ou tomberont en panne après la mise en service.
  • Página 96 Régulateur de position type SPC D/PID Manuel d'utilisation Structure et fonctionnement Plaquette signalétique sur le produit 3.1.1 Plaquette signalétique N° Désignation Référence Type Pression de service maximale Température ambiante max. Numéro de série ; marquage CE 3.1.2 Plaquette supplémentaire UL N°...
  • Página 97 Manuel d'utilisation Régulateur de position type SPC D/PID Structure N° Désignation Capot transparent Module de décodage placé en dessous avec écran et touches Corps du boîtier Boîtier de raccordement électrique Limitateur de pression Raccord d'évacuation Marquage : 3 Raccord d'air de commande Marquage : 1...
  • Página 98 Régulateur de position type SPC D/PID Manuel d'utilisation Données techniques Spécification Données générales Température de service -10...+55 °C Température de stockage -20…+65 °C Degré de protection IP65 / IP67 selon EN 60529 (évalué par le fabricant) Hauteur d'utilisation jusqu'à 2 000 m d'altitude Humidité relative de l'air max. 95 % à 50 °C (sans condensation) Matériau du boîtier...
  • Página 99 Manuel d'utilisation Régulateur de position type SPC D/PID Retour d'information analogique Intensité max. 10 mA (pour sortie de tension 0...5/10 V) Charge 0...560 Ω (pour sortie de courant 0/4...20 mA) Sorties numériques Séparation galvanique, PNP Limitation de courant : 100 mA, la sortie est cadencée en cas de surcharge Entrée numérique...
  • Página 100 Régulateur de position type SPC D/PID Manuel d'utilisation Montage REMARQUE ! Uniquement pour régulateurs de position et régulateurs de processus sans vanne de processus. DANGER ! Risque de blessures dû à la pression élevée dans l'installation / l'appareil. ► Avant d'effectuer des travaux sur l'installation ou l'appareil, couper la pression et purger l'air des / vider les conduites.
  • Página 101 Manuel d'utilisation Régulateur de position type SPC D/PID 4.1.2 Procédure Préparer une vanne avec servomécanisme (1) pour le montage du régulateur de position SPC ; tenir compte à cette occasion des notices d'utilisation du servomécanisme et de la vanne (1). N°...
  • Página 102 Régulateur de position type SPC D/PID Manuel d'utilisation N° Désignation Vanne avec servomécanisme Régulateur de position de type SPC 12. Faire glisser le régulateur de position SPC (13) sur le servomécanisme (1). 13. Faire glisser le régulateur de position SPC (13) sans mouvement de rotation sur le servomécanisme (1) jusqu'à ce qu'aucun in- terstice ne soit plus visible sur le joint moulé...
  • Página 103 Manuel d'utilisation Régulateur de position type SPC D/PID type 025, respecter les consignes de montage dans la notice d'utilisation de la vanne de processus. ATTENTION ! Aucune pression sur le régulateur de position lors de l'opération de montage ! Des actionnements imprévisibles peuvent occasionner des blessures ou des dégâts matériels.
  • Página 104 Régulateur de position type SPC D/PID Manuel d'utilisation ATTENTION ! Détérioration ou panne en cas de raccordement erroné ! Le régulateur de position SPC peut être endommagé par une liaison pneumatique incorrecte. Éviter toute pénétration de saleté et d'humidité lorsque les raccords sont ouverts.
  • Página 105 Manuel d'utilisation Régulateur de position type SPC D/PID fuites. ► La pression de commande doit se situer dans la plage de pression prédéfinie. ► Tenir compte des indications relatives à la qualité de l'air comprimé (cf. classe de qualité du fluide de commande).
  • Página 106 Régulateur de position type SPC D/PID Manuel d'utilisation 4.3.1 Connecteur circulaire N° Désignation X1 - Connecteur circulaire M12, 8 pôles Signaux d'entrée du centre de contrôle Signaux de sortie du centre de contrôle (en option) X5 - Connecteur circulaire M8, 4 pôles (seulement type SPC PID) Signaux d'entrée de la valeur réelle de...
  • Página 107 Manuel d'utilisation Régulateur de position type SPC D/PID 2) X5 - Connecteur circulaire M8, 4 pôles (seulement type SPC PID) Type d'entrée* Broche Affectation Position de l'interrupteur à coulisse 4...20 mA Alimentation +24 VCC du transmetteur Interrupteur - alimentation interne Sortie du transmetteur gauche GND (identique à...
  • Página 108 Régulateur de position type SPC D/PID Manuel d'utilisation 4.3.2 Procédure de raccordement électrique Raccorder le type SPC conformément aux tableaux. Une fois la tension de service établie, le type SPC est en fonctionnement. Procéder maintenant aux réglages de base et adaptations nécessaires pour le régulateur de position / régulateur de processus.
  • Página 109 Manuel d'utilisation Régulateur de position type SPC D/PID Industrial Ethernet Installation électrique type SPC avec bus de terrain Applicable pour les régulateurs de position de type SPC suivants : SPC D ProfiNet • SPC D EtherNet I/P • SPC D Modbus TCP •...
  • Página 110 Régulateur de position type SPC D/PID Manuel d'utilisation Spécifications 5.4.1 PROFINET IO-Spécifications PROFINET Nom compatible DNS aucune entrée Adresse IP fixe 0.0.0.0 Masque réseau 0.0.0.0 Passerelle par défaut 0.0.0.0 Conformément à la spécification PROFINET, ces réglages d‘usine permettent l‘attribution d‘adresses via les services DCP et LLDP. Ainsi, aucun outil supplémentaire et aucune nouvelle ingénierie de projet ne sont nécessaires en cas d‘échange d‘appareil.
  • Página 111 Manuel d'utilisation Régulateur de position type SPC D/PID Connecteur circulaire N° Désignation X6 - Connecteur circulaire M12, 4 pôles (Tension de service) X7 - Raccordement du bus de terrain M12 avec codage D (commutateur Ethernet à 2 ports) X5 - Connecteur circulaire M8, 4 pôles (seulement type SPC PID) Signaux d'entrée de la valeur réelle de...
  • Página 112 Régulateur de position type SPC D/PID Manuel d'utilisation 3) X5 - Connecteur circulaire M8, 4 pôles (seulement type SPC PID) Type d'entrée* Broche Affectation Position de l'interrupteur à coulisse 4...20 mA Alimentation +24 VCC du transmetteur Interrupteur - alimentation interne Sortie du transmetteur gauche GND (identique à...
  • Página 113 Manuel d'utilisation Régulateur de position type SPC D/PID Procédure de raccordement électrique Raccorder le régulateur de position type SPC conformément aux tableaux. Le raccordement pour le bus de terrain est réalisé par le biais d'un connecteur circulaire M12, à 4 pôles et codage D.
  • Página 114 Régulateur de position type SPC D/PID Manuel d'utilisation Fonctionnement Description des éléments de commande et d'affichage En principe, il est possible d'établir une distinction entre l'affichage à l'écran pour le niveau de processus et pour le niveau de régla- ge. Après l'établissement de la tension de service, l'écran indique le niveau de processus. L'affichage de l'écran s'adapte aux fonc- tions et niveaux d'utilisation réglés.
  • Página 115 Manuel d'utilisation Régulateur de position type SPC D/PID Fonction des touches La fonction des 4 touches sur le panneau de commande diffère selon le mode de fonctionnement (AUTOMATIQUE ou MANUEL) et le niveau de commande (niveau de processus ou niveau de réglage).
  • Página 116 Régulateur de position type SPC D/PID Manuel d'utilisation Modes de fonctionnement Le régulateur de position de type SPC dispose de 2 modes de fonctionnement : AUTOMATIQUE et MANUEL. 6.3.1 AUTOMATIQUE MENU CMD POS MANU En mode AUTOMATIQUE, la régulation normale est exécutée. (Le symbole pour AUTOMATIQUE est affiché sur l'écran. Une barre dé- file en haut au niveau du bord de l'écran).
  • Página 117 Manuel d'utilisation Régulateur de position type SPC D/PID Affichages en mode AUTOMATIQUE Type SPC D Description de l'affichage Type SPC PID Position réelle du servomécanisme de vanne (0 ... 100 %) MENU CMD MANU CMD/POS MENU SP/PV CMD MANU Position de consigne du servomécanisme de vanne (0 ... 100 %)
  • Página 118 Régulateur de position type SPC D/PID Manuel d'utilisation Heure, jour de la semaine et date CLOCK 12:00 CLOCK 12:00 Thu. 01 . 09 . 11 Thu. 01 . 09 . 11 MENU INPUT INPUT X.TUNE MENU INPUT X.TUNE POS (t) Adaptation automatique du régulateur de position (régulateur de...
  • Página 119 Manuel d'utilisation Régulateur de position type SPC D/PID Basculement entre les niveaux de commande Basculer vers le niveau de réglage MENU Presser pendant 3 secondes Vous êtes au niveau réglage Basculer vers le niveau de processus EXIT Presser Vous êtes au niveau de processus...
  • Página 120 Régulateur de position type SPC D/PID Manuel d'utilisation Mise en service AVERTISSEMENT ! Risque de blessures en cas d'exploitation incorrecte ! Une exploitation incorrecte peut occasionner des blessures, ainsi que des dommages sur l'appareil et son environnement. ► Avant la mise en service, s'assurer que le contenu de la notice d'utilisation est connu des opérateurs et qu'il a été intégralement compris.
  • Página 121 Manuel d'utilisation Régulateur de position type SPC D/PID 7.1.2 Adaptation automatique du régulateur de position aux conditions d'exploitation (X.TUNE) AVERTISSEMENT ! Danger en raison de la modification de la position de vanne lors de l'exécution de la fonction X.TUNE. Lors de l'exécution de la fonction X.TUNE sous pression de service, il existe un risque imminent de blessures.
  • Página 122 Régulateur de position type SPC D/PID Manuel d'utilisation Régler le type SPC PID comme régulateur de processus À cette étape, le PID est réglé comme régulateur de processus : Réglage du régulateur de position : description, cf. « Définir les réglages de base »...
  • Página 123 Manuel d'utilisation Régulateur de position type SPC D/PID Paramétrer le régulateur de processus MENU Presser pendant 3 s. Passage du niveau de processus au niveau de réglage. P.CONTROL Choisir P.CONTROL. Sélection dans le menu principal (MAIN). ENTER Choisir. Les points du sous-menu pour le réglage de base sont affichés.
  • Página 124 Régulateur de position type SPC D/PID Manuel d'utilisation SP-SCALE Valeur d'échelle du régulateur de position (uniquement en cas de valeur de consigne externe par défaut) P.CO-INIT Permet un basculement sans choc entre le mode AUTOMATIQUE et le mode MANUEL REMARQUE ! Un réglage automatique des paramètres peut être effectué...
  • Página 125 Manuel d'utilisation Régulateur de position type SPC D/PID 7.2.3 Modification manuelle de la valeur de consigne de processus 1. Régler une valeur de consigne interne par défaut MENU Presser pendant 3 s. Passage du niveau de processus au niveau de réglage.
  • Página 126 Régulateur de position type SPC D/PID Manuel d'utilisation Démontage AVERTISSEMENT ! Risque de blessures en cas de démontage incorrect ! ► Le démontage doit exclusivement être réalisé par des techniciens autorisés avec des outils appropriés ! Risque de blessures en cas de mise en marche involontaire de l'installation et de redémarrage incontrôlé ! ►...
  • Página 127 Manuel d'utilisation Régulateur de position type SPC D/PID Séparer les liaisons électriques N° Désignation Boîtier de raccordement électrique Connecteur circulaire ► Retirer les connecteurs circulaires. DANGER ! Risque de blessures dû à la tension électrique. ► Couper la tension et empêcher toute remise en marche avant d'intervenir sur l'appareil ou dans l'installation.
  • Página 128 GF Piping Systems Assistance locale dans le monde entier Rendez-vous sur notre site internet pour contacter votre expert local : www.gfps.com/our-locations Les informations et les données techniques (ci-après « Données ») contenues ici ne sont pas contractuelles, sauf mention explicite par écrit. Les données ne constituent pas une garantie expresse ou implicite des caractéristiques et ne garantissent pas des propriétés spécifiques ou une durabilité.
  • Página 129 GF Piping Systems Posicionador tipo SPC D/PID Manual de instrucciones...
  • Página 130 GF Piping Systems Traducción de las instrucciones de uso originales Exoneración de responsabilidad Los datos técnicos no son vinculantes. No representan ninguna garantía de las características, condiciones o durabilidad del dispositivo. Sujeto a modificaciones. Son válidas nuestras Condiciones Generales de Venta. Obsérvese el manual de instrucciones El manual de instrucciones forma parte del producto y es un elemento importante del concepto de seguridad.
  • Página 131 Manual de instrucciones Posicionador tipo SPC D/PID Índice Introducción Uso conforme a lo dispuesto Contenido Documentación complementaria Símbolos Abreviaturas Declaración de conformidad CE e UKCA Advertencias de seguridad Significado de las palabras de señalización Obsérvese el manual de instrucciones Puesta en funcionamiento, uso y desmontaje solo por parte del personal técnico...
  • Página 132 Posicionador tipo SPC D/PID Manual de instrucciones Valores Objetos Especificaciones Conector redondo Procedimiento de conexión eléctrica: Indicación de estado del bus BUS.COMM: ajustes en el tipo SPC Manejo Descripción de los elementos de manejo y visualización Función de las teclas...
  • Página 133 Manual de instrucciones Posicionador tipo SPC D/PID Introducción Uso conforme a lo dispuesto El posicionador tipo SPC constituye un posicionador electroneumático digital para el montaje integrado en válvulas industriales de activación neumática y accionamientos de acción simple. Contenido El set incluye: Posicionador tipo SPC •...
  • Página 134 Posicionador tipo SPC D/PID Manual de instrucciones Abreviaturas Abreviatura Denominación Diámetro nominal Modo de acción de la resistencia de resorte de efecto doble Modo de acción del cierre de la resistencia de resorte Modo de acción de la apertura de la resistencia de resorte Actuador neumático...
  • Página 135 Manual de instrucciones Posicionador tipo SPC D/PID Advertencias de seguridad Significado de las palabras de señalización En este manual se utilizan indicaciones de advertencia para advertir al usuario de peligros mortales, lesiones, o daños materiales. Dichas advertencias siempre deben leerse y respetarse.
  • Página 136 Posicionador tipo SPC D/PID Manual de instrucciones Advertencias de seguridad generales NOTA Las presentes advertencias de seguridad no tienen en cuenta las coincidencias ni los eventos que puedan producirse durante el ensamblaje, el funcionamiento y el servicio de los aparatos. Tampoco tienen en cuenta las normas de seguridad específicas de la ubicación que la empresa explotadora debe cumplir, también en lo que respecta al personal de montaje.
  • Página 137 Manual de instrucciones Posicionador tipo SPC D/PID NOTA ¡Elementos/conjuntos sensibles con peligro electrostático! El aparato contiene componentes electrónicos sensibles a las descargas electrostáticas (ESD). El contacto con personas u objetos con carga electrostática pone en peligro estos componentes. En el peor de los casos, se destruyen inmediatamente o fallan tras la puesta en funcionamiento.
  • Página 138 Posicionador tipo SPC D/PID Manual de instrucciones Componentes y funcionamiento Placa de identificación en el producto 3.1.1 Placa de identificación N.º Denominación Número de artículo Tipo Máx. presión de funcionamiento Máx. temperatura ambiente Número de serie, marca CE 3.1.2 Etiqueta adicional UL N.º...
  • Página 139 Manual de instrucciones Posicionador tipo SPC D/PID Estructura N.º Denominación Campana transparente Incluye módulo de decodificación con pantalla y teclas Carcasa Carcasa de conexión eléctrica Válvula de alivio de presión Conexión de aire de escape Etiqueta: 3 Conexión de aire de control Etiqueta: 1 Conexiones eléctricas...
  • Página 140 Posicionador tipo SPC D/PID Manual de instrucciones Datos técnicos Especificación Datos generales Temperatura de servicio -10...+55 °C Temperatura de almacenamiento -20…+65 °C Clasificación de protección IP65 / IP67 según EN 60529 (evaluado por el fabricante) Altura de funcionamiento hasta 2000 m sobre el nivel del mar Humedad relativa de máx.
  • Página 141 Manual de instrucciones Posicionador tipo SPC D/PID Indicador de posición analógico Corriente máxi- 10 mA (para salida de tensión 0...5/10 V) Carga 0...560 Ω (para salida de corriente 0/4...20 mA) Salidas digitales Separadas galvánicamente, PNP Limitación de corriente: 100 mA, la salida se sincroniza en caso de sobrecarga Entrada digital 0...5 V = log "0", 10...30 V = log "1"...
  • Página 142 Posicionador tipo SPC D/PID Manual de instrucciones Ensamblaje NOTA Solo para posicionadores y reguladores de procesos sin válvula de proceso premontada. PELIGRO Riesgo de lesiones por alta presión en la instalación/el aparato. ► Antes de trabajar en la instalación o el aparato, apagar la presión y vaciar/drenar los conductos.
  • Página 143 Manual de instrucciones Posicionador tipo SPC D/PID 4.1.2 Procedimiento Preparar la válvula con accionamiento (1) para ensamblar el posicionador SPC teniendo en cuenta el manual de instrucciones del accionamiento y la válvula (1). N.º Denominación Válvula con accionamiento Adaptador del husillo Husillo de conmutación...
  • Página 144 Posicionador tipo SPC D/PID Manual de instrucciones N.º Denominación Válvula con accionamiento Posicionador tipo SPC 12. Desplazar el posicionador SPC (13) sobre el accionamiento (1). 13. Desplazar el posicionador SPC (13) sobre el accionamiento (1) sin girarlo para que no se perciba ningún espacio en la junta moldeada (10).
  • Página 145 Manual de instrucciones Posicionador tipo SPC D/PID ATENCIÓN ¡Sin presión sobre el posicionador durante el proceso de montaje! Un accionamiento impredecible puede provocar lesiones o daños materiales. ► Durante el ensamblaje del posicionador en el actuador, las conexiones de aire de control no deben estar conectadas.
  • Página 146 Posicionador tipo SPC D/PID Manual de instrucciones ATENCIÓN ¡Daños o fallos de funcionamiento debido a una conexión incorrecta! Una conexión neumática incorrecta puede dañar el posicionador SPC. En el caso de conexiones abiertas, impedir la entrada de su- ciedad y humedad.
  • Página 147 Manual de instrucciones Posicionador tipo SPC D/PID ► Tener en cuenta los datos sobre la calidad del aire comprimido (véase la clase de calidad del fluido de control). PELIGRO Riesgo de lesiones por alta presión en la instalación/el aparato. ► Antes de trabajar en la instalación o el aparato, apagar la presión y vaciar/drenar los conductos.
  • Página 148 Posicionador tipo SPC D/PID Manual de instrucciones 4.3.1 Conector redondo N.º Denominación Conector redondo X1 M12, 8 polos Señales de entrada del puesto de control Señales de salida del puesto de control (opcional) Conector redondo X5 M8, 4 polos (solo tipo SPC PID) Valor real del proceso de las señales de...
  • Página 149 Manual de instrucciones Posicionador tipo SPC D/PID 2) Conector redondo X5 M8, 4 polos (solo tipo SPC PID) Tipo de entrada* Asignación Posición del interruptor deslizante 4...20 mA Alimentación de +24 V CC del transmisor Interruptor alimentación interna Salida del transmisor izquierdo GND (idéntico con tensión de servicio GND)
  • Página 150 Posicionador tipo SPC D/PID Manual de instrucciones 4.3.2 Procedimiento de conexión eléctrica: Conectar el tipo SPC conforme a las tablas. Tras aplicar la tensión de servicio, el tipo SPC está en funcionamiento. Ahora completar los ajustes básicos requeridos para el posicionador/regulador de proceso. El procedimiento se describe en el capítulo «Puesta en funcionamiento del tipo SPC D».
  • Página 151 Manual de instrucciones Posicionador tipo SPC D/PID Industrial Ethernet Instalación eléctrica de tipo SPC con campo de bus Se aplica a los siguientes posicionadores de tipo SPC: SPC D ProfiNet • SPC D EtherNet I/P • SPC D Modbus TCP •...
  • Página 152 Posicionador tipo SPC D/PID Manual de instrucciones Especificaciones 5.4.1 Especificaciones de PROFINET IO PROFINET Nombre compatible con DNS ninguna entrada Dirección IP fija 0.0.0.0 Máscara de red 0.0.0.0 Puerta de enlace por defecto 0.0.0.0 Según la especificación PROFINET, estos ajustes de fábrica permiten la asignación de direcciones a través de los servicios DCP y LLDP.
  • Página 153 Manual de instrucciones Posicionador tipo SPC D/PID Conector redondo N.º Denominación Conector redondo X6 M12, 4 polos (tensión de servicio) Conexión de bus de campo X7 M12 con codificación D (conmutador Ethernet de 2 puertos) Conector redondo X5 M8, 4 polos (solo tipo SPC PID) Valor real del proceso de las señales de...
  • Página 154 Posicionador tipo SPC D/PID Manual de instrucciones 3) Conector redondo X5 M8, 4 polos (solo tipo SPC PID) Tipo de entrada* Asignación Posición del interruptor deslizante 4...20 mA Alimentación de +24 V CC del transmisor Interruptor alimentación interna Salida del transmisor izquierdo GND (idéntico con tensión de servicio GND)
  • Página 155 Manual de instrucciones Posicionador tipo SPC D/PID Procedimiento de conexión eléctrica: Conectar el posicionador tipo SPC conforme a las tablas. La conexión para el bus de campo se realiza mediante un conector enchufable redondo M12 con codificación D y 4 polos.
  • Página 156 Posicionador tipo SPC D/PID Manual de instrucciones Manejo Descripción de los elementos de manejo y visualización En general, se puede diferenciar entre la pantalla para el nivel de proceso y el nivel de ajuste. Tras aplicar la tensión de servicio, la pantalla muestra el nivel de proceso.
  • Página 157 Manual de instrucciones Posicionador tipo SPC D/PID Función de las teclas La función de las 4 teclas en el panel de control varía en función del estado operativo (AUTOMÁTICO o MANUAL) y el nivel operativos (nivel de proceso o nivel de ajuste).
  • Página 158 Posicionador tipo SPC D/PID Manual de instrucciones Estados operativos El posicionador tipo SPC cuenta con dos estados operativos: AUTOMÁTICO y MANUAL. 6.3.1 AUTOMÁTICO MENU CMD POS MANU El funcionamiento normal se lleva a cabo en el estado operativo AUTOMÁTICO. (El símbolo de AUTOMÁTICO se muestra en la pantal- la.
  • Página 159 Manual de instrucciones Posicionador tipo SPC D/PID Indicaciones en el estado operativo AUTOMÁTICO Tipo SPC D Descripción de la indicación Tipo SPC PID Posición real del accionamiento de la válvula (0 ... 100 %) MENU CMD MANU CMD/POS MENU SP/PV CMD MANU Posición de consigna del accionamiento de la válvula (0 ...
  • Página 160 Posicionador tipo SPC D/PID Manual de instrucciones Hora, día de la semana y fecha CLOCK 12:00 CLOCK 12:00 Thu. 01 . 09 . 11 Thu. 01 . 09 . 11 MENU INPUT INPUT X.TUNE MENU INPUT X.TUNE POS (t) Adaptación automática del posicionador (posicionador) X.TUNE...
  • Página 161 Manual de instrucciones Posicionador tipo SPC D/PID Cambio entre los niveles operativos Cambio al nivel de ajuste MENÚ Accionar durante 3 segundos Está en el nivel de ajuste Cambio al nivel de proceso EXIT Accionarlo Está en el nivel de proceso...
  • Página 162 Posicionador tipo SPC D/PID Manual de instrucciones Puesta en funcionamiento ADVERTENCIA ¡Peligro de lesiones debido a funcionamiento inadecuado! El funcionamiento incorrecto puede provocar lesiones y daños en el aparato y su entorno. ► Antes de la puesta en funcionamiento, se debe garantizar que el personal de manejo esté familiarizado y comprenda completa- mente el contenido del manual de instrucciones.
  • Página 163 Manual de instrucciones Posicionador tipo SPC D/PID 7.1.2 Adaptación automática del posicionador a condiciones operativas (X.TUNE) ADVERTENCIA Peligro por cambiar la posición de la válvula al ejecutar la función X.TUNE. Al ejecutar la función X.TUNE bajo presión de funcionamiento, existe un grave riesgo de lesiones.
  • Página 164 Posicionador tipo SPC D/PID Manual de instrucciones Configuración del tipo SPC PID como regulador de proceso En este paso, el PID se configura como un regulador de proceso: Configuración del posicionador: descripción, véase «Determinación de los ajustes básicos» Configuración del regulador de proceso: adoptar la función adicional P.CONTROL al menú principal (MAIN) a través del menú de configuración (ADD.FUNCTION)
  • Página 165 Manual de instrucciones Posicionador tipo SPC D/PID Parametrización del regulador de proceso MENÚ Pulsar durante 3 s. Cambio de nivel de proceso a nivel de ajuste. P.CONTROL Seleccionar P.CONTROL. Selección en el menú principal (MAIN). ENTER Seleccionar. Se muestran los elementos del submenú para el ajuste básico.
  • Página 166 Posicionador tipo SPC D/PID Manual de instrucciones SP-SCALE Escala del posicionador (solo con especificación externa del valor de consigna) P.CO-INIT Permite un cambio sin interrupciones entre los estados de operativos AUTOMÁTICO y MANUAL NOTA Los parámetros se pueden ajustar automáticamente mediante la función P.TUNE (descripción, véase «Manual de instrucciones del posicionador tipo SPC»).
  • Página 167 Manual de instrucciones Posicionador tipo SPC D/PID 7.2.3 Modificación manual del valor de consigna del proceso 1. Ajuste de la especificación externa del valor de consigna MENÚ Pulsar durante 3 s. Cambio de nivel de proceso a nivel de ajuste. P.CONTROL Seleccionar.
  • Página 168 Posicionador tipo SPC D/PID Manual de instrucciones Desmontaje ADVERTENCIA ¡Riesgo de lesiones en caso de desmontaje inadecuado! ► Únicamente personal especializado autorizado con las herramientas adecuadas puede completar el desmontaje. ¡Riesgo de lesiones por encendido involuntario de la instalación y reinicio no controlado! ►...
  • Página 169 Manual de instrucciones Posicionador tipo SPC D/PID Desconexión de conexiones eléctricas N.º Denominación Carcasa de conexión eléctrica Conector redondo ► Retirar el conector redondo. PELIGRO Riesgo de lesiones por tensión eléctrica. ► Antes de introducir la mano en el aparato o la instalación, apagar la tensión y asegurarla para que no vuelva a encenderse.
  • Página 170 GF Piping Systems Asistencia local en todo el mundo Visite nuestra web para ponerse en contacto con su especialista local: www.gfps.com/our-locations Esta información y características técnicas (en adelante, “datos”) no son vinculantes a no ser que se confirme expresamente por escrito. Los datos no constituyen características explícitas, implícitas o garantizadas, propiedades garantizadas o una garantía de durabilidad.
