1. PROCEDIMIENTOS IMPORTANTES
1.3.
INSTALACIÓN DEL HARDWARE
1.3.1.
MONTAJE Y CABLEADO
Para detalles del montaje y cableado del relé, consúltese el apartado 3 dedicado al HARDWARE. Se recomienda
tener muy en cuenta las precauciones de seguridad indicadas en este capítulo.
1.3.2.
COMUNICACIONES
El software ENERVISTA MII SETUP permite comunicar con el relé vía un puerto frontal RS232 o un puerto
trasero RS485. Para comunicarse con el puerto frontal, se necesita un cable serie "no cruzado". El conector
macho DB-9 se conecta al relé y el conector hembra DB-9 o DB-25 se conecta al PC por el puerto serie COM1 o
COM2, tal como se describe en la FIGURA 3-11 del capítulo HARDWARE.
Para comunicarse con el relé vía el puerto trasero RS485 se necesita un conversor RS232/RS485. Se
recomienda utilizar un conversor modelo F485, de fabricación GE. Este conversor se conecta mediante un cable
serie "no cruzado". Para conectar el conversor con el relé se recomienda usar un cable trenzado (con sección de
2
0,25, 0,34 ó 0,5 mm
en norma Europea ó 20, 22 o 24 AWG en norma Americana). Los terminales (+, - GND) del
conversor se conectan a los terminales (SDA, SDB y GND) del relé respectivamente. Para distancias superiores
a 1 Km, el circuito RS-485 debe terminarse mediante un circuito RC (120 ohm, 1 nF) tal como se describe en la
Fig. 3-10 del capítulo dedicado al HARDWARE.
1.3.3.
TECLADO Y DISPLAY
Los mensajes del display están organizados en menús, cada uno de ellas con su correspondiente cabecera. Se
dispone de 3 teclas y un display de 3 caracteres y medio, tal como se muestra en la FIGURA 1-12

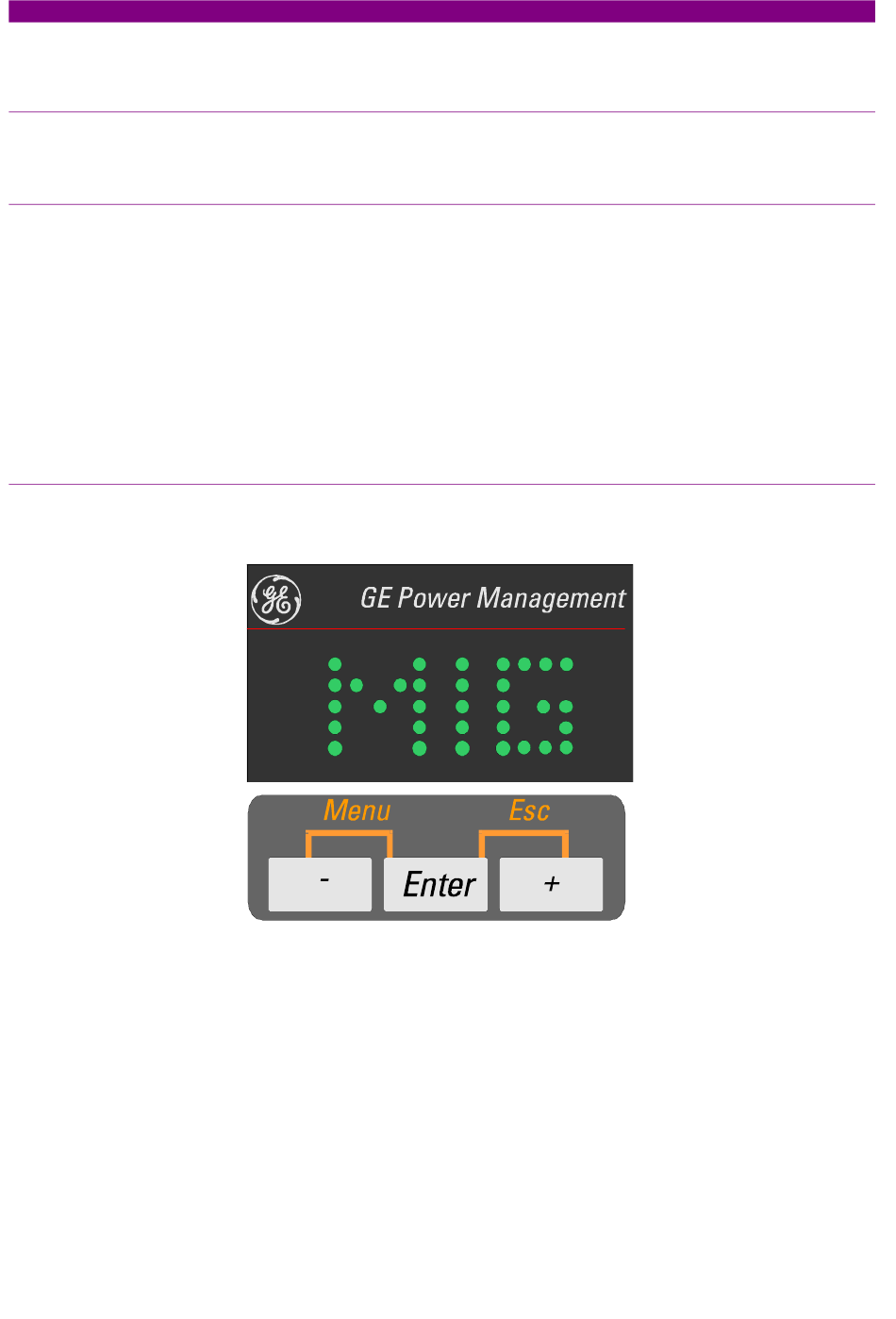

FIGURA 1-12 DISPLAY Y TECLADO DEL MIG
Por medio de este teclado se accede a los distintos menús del relé, tanto para visualizar medidas como para
cambiar ajustes.
1-10
MIG Protección Digital para Máquinas Eléctricas
GEK-106302G
