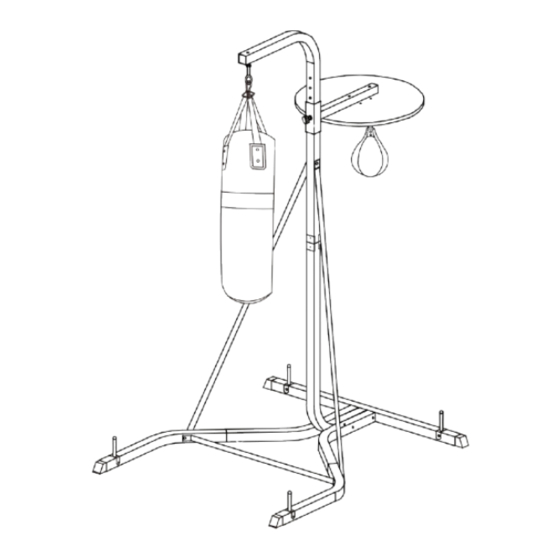

- Página 1 IN220800270V01_ES_PT A91-073 IMPORTANTE, CONSERVAR PARA FUTURAS CONSULTAS: LEER DETENIDAMENTE INSTRUCCIONES DE MONTAJE...
- Página 2 Información de Seguridad Importante Guarde este manual bien para las futuras referencias. 1. Es importante leer este manual por completo antes de montar y utilizar este equipo. El uso seguro y eficiente solo se puede lograr si el equipo se monta, se mantiene y se utiliza de manera correcta.
- Página 3 PLANO DE MONTAJE DE VISTA EN DESPIECE ORDENADO...
- Página 4 CANTIDAD DESCRIPCIÓN Tubo de la base frontal Tubo de la base trasera Tubo de soporte inferior Tubo base Tubo de placa de peso Tubo de soporte superior Tubo de soporte de tubo ajustable (derecha) ubo de soporte del gancho (izquierda) Tubo de sustento superior izquierdo Tubo de sustento superior derecho Tubo de sustento inferior...
- Página 5 DIBUJO M10x150mm M10x80mm M10x65mm M10x60mm M10 Arandela Tuerca gruesa de nailon M6x40mm M10 Tuerca...
- Página 6 PLANO DE MONTAJE Paso 1 Montaje del marco base (1) Inserte el tapón de pata (13) en el tubo de la base frontal (1) y el tubo de la base trasera (2). (2) Fije el tubo de base (4) en el tubo base frontal (1) con un perno hexagonal M10x60 (17-2 piezas), una arandela M10 (20-4 piezas) y una tuerca de nailon M10 (22-2 piezas).
- Página 7 Paso 2 Montaje del tubo de soporte 1) Fije el gancho de bola de velocidad (26) y la plataforma (25) al tubo ajustable (7) con un perno M 10x 80 (15-2 piezas), un perno M6x 40 (18-4 piezas), una arandela M10 (20-4 piezas) , un tuerca de nailon M10 (22-2 piezas), arandela M6 (21-4 piezas) y tuerca de nailon M6 (24-4 piezas).
- Página 8 3)Fije el tubo de soporte superior (6) al tubo de soporte inferior (3) con la placa de soporte (28-2 piezas), perno hexagonal M10x65 (16-2 piezas), arandela M10 (20-4 piezas) y tuerca de nailon M10 (22-2 piezas). 4)Conecte el tubo de sustento superior izquierdo (9) y el tubo de sustento superior derecho (10) al tubo de sustento inferior (12).
- Página 9 IN220800270V01_ES_PT A91-073 IMPORTANTE, RETER PARA REFERÊNCIA FUTURA: LEIA ATENTAMENTE MANUAL DE INSTRUÇÕES...
- Página 10 Informações Importantes de Segurança Guarde bem este manual para referência futura. 1.É importante ler completamente este manual antes de montar e utilizar este equipamento. A utilização segura e eficiente só pode ser alcançada se o equipamento for devidamente montado, mantido e operado. É da sua responsabilidade assegurar que todos os utilizadores deste equipamento sejam informados de todos os avisos e precauções.
- Página 11 DESENHO DE MONTAGEM...
- Página 12 Nº. DESCRIÇÃO Tubo da base dianteiro Tubo da base traseira Tubo de suporte inferior Tubo base Tubo da placa de peso Tubo do suporte superior Tubo de suporte do tubo ajustável (à direita) Tubo de suporte do gancho (esquerda) Tubo superior esquerdo de suporte Tubo superior direito de apoio Tubo de suporte inferior Tubo de conexão...
- Página 13 DESENHO M10x150mm M10x80mm M10x65mm M10x60mm M10 Arruela Porca de gruesa M6x40mm nylon M10 Porca...
- Página 14 PLANO DE MONTAGEM Passo 1 Montagem da estrutura de base (1) Inserir o tampão da perna (13) no tubo base dianteiro (1) e no tubo base traseiro (2). (2) Fixar o tubo base (4) ao tubo base dianteiro (1) com um parafuso hexagonal M10x60 (17-2 peças), uma arruela M10 (20-4 peças) e uma porca de nylon M10 (22-2 peças).
- Página 15 Passo 2 Montagem do tubo de suporte 1) Fixar o gancho da bola de velocidade (26) e a plataforma (25) ao tubo ajustável (7) com um parafuso M 10x 80 (15-2 pcs.), um parafuso M6x 40 (18-4 pcs.), uma arruela M10 (20-4 pcs.), porca de nylon M10 (22-2 pcs.), arruela M6 (21-4 pcs.) e porca de nylon M6 (24-4 pcs.).
- Página 16 3) Fixar o tubo de suporte superior (6) ao tubo de suporte inferior (3) com a placa de suporte (28-2 peças), parafuso hexagonal M10x65 (16-2 peças), arruela M10 (20-4 peças) e porca de nylon M10 (22-2 peças). 4) Ligar o tubo superior esquerdo de suporte (9) e o tubo superior direito de suporte (10) ao tubo inferior de suporte (12).
