Conexión
5.2 Operación de los módulos de periferia IO-Link con alimentación puesta a tierra/no puesta a tierra

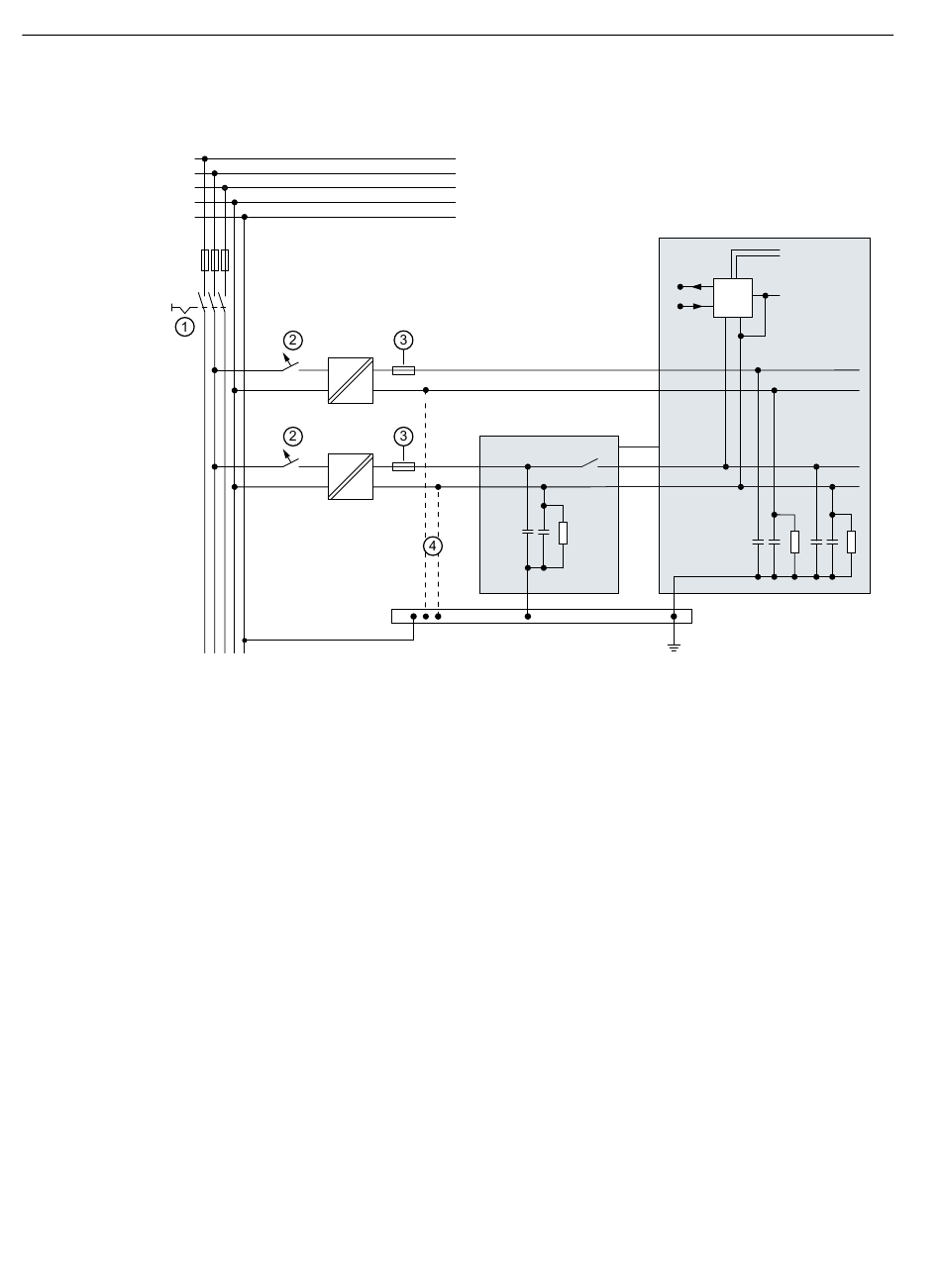

La figura siguiente muestra la configuración eléctrica completa de un módulo de periferia IO-
Link con puerto de clase A o B conectado a un maestro IO-Link con puerto de clase A.
L1
L2
L3
N
PE
①
②
③
④
Figura 5-2 Configuración eléctrica de un módulo de periferia IO-Link con puerto de clase A o B
conectado a un maestro IO-Link con puerto de clase A.
30
AC
DC
AC
DC
Interruptor general
Protección contra cortocircuito y sobretensión
Fusibles para la protección de cables
Si se instala el sistema IO-Link con potencial de referencia no puesto a tierra, no se requiere co­
nexión entre 1M, 2M y FE.
Maestro IO-Link
Puerto de clase A
1L+
1M
Manual de sistema, 12/2022, A5E48755402-AC
Módulo de periferia IO-Link
Puerto de clase A o B
DATA
Tierra
µP
2L+
2M
C/Q
1L+
1M
FE
Módulos de periferia IO-Link
interna
