5.5 Conectar el ET 200AL a tierra funcional

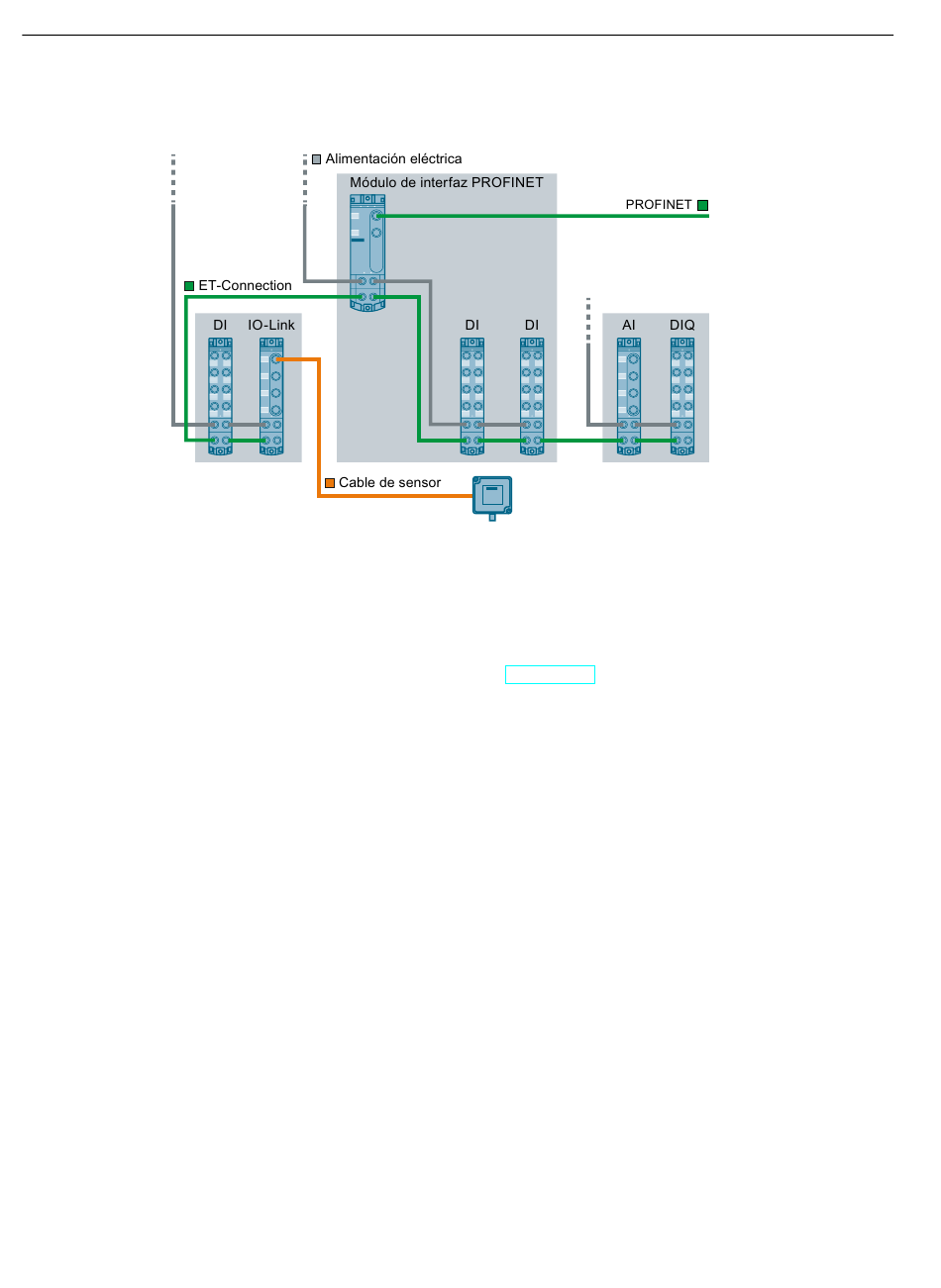

La figura siguiente muestra una instalación con una acometida de alimentación adicional
para los módulos. Los diferentes grupos de potencial están marcados con fondo gris.
Figura 5-5 Cableado de la alimentación eléctrica
Referencia
Para más información sobre la configuración eléctrica y la caída de tensión, consulte el
capítulo Cables de conexión para ET 200AL (Página 51).
5.5 Conectar el ET 200AL a tierra funcional
Introducción
El sistema de periferia descentralizada ET 200AL debe conectarse a la tierra funcional (FE).
¿Qué es la tierra funcional?
Todos los módulos ET 200AL tienen una conexión a tierra funcional. Dicha conexión sirve
para aumentar la inmunidad a perturbaciones, pero no para fines de protección. La conexión
a tierra funcional establece una conexión eléctrica directa a un punto de la instalación o a una
pantalla. A través de esta conexión, las perturbaciones electromagnéticas se derivan
directamente a tierra. La derivación de las perturbaciones electromagnéticas aumenta la
inmunidad de todo el módulo frente a perturbaciones.
