Conexión
3.1 Esquema eléctrico y esquema de principio

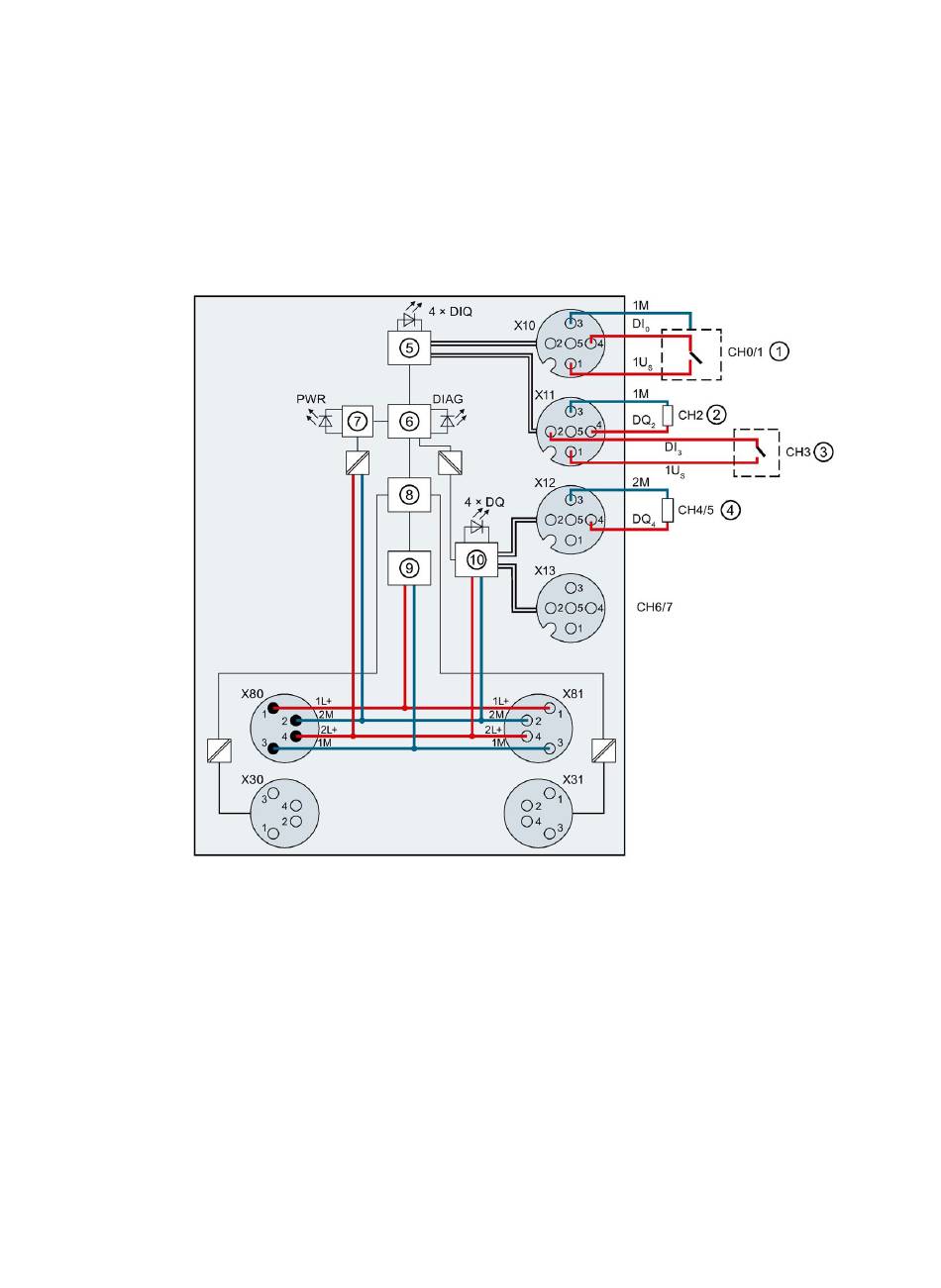

La figura siguiente muestra a modo de ejemplo la asignación de las conexiones de las
entradas de señales con conexión a 2 y 3 hilos, así como de las salidas de señales.
① Parametrizada como entrada: conexión a
3 hilos
② Parametrizada como salida
③ Parametrizada como entrada: conexión a
2 hilos
④ Salida
⑤ Circuito DI/DQ
⑥ Microcontrolador
⑦ Vigilancia
⑧ Interfaz ET-Connection
⑨ Tensión de alimentación interna
⑩ Circuito DQ
X10 hasta X13 Canales 0 a 7
X80 Entrada de las tensiones de alimentación
X81 Distribución de las tensiones de alimentación
Figura 3-1 Esquema eléctrico y esquema de principio
14
X30
X31
1L+
1M
2L+
2M
1U
DIQ
DQ
DIQ
DQ
DIAG
PWR
Módulo de entradas/salidas digitales DIQ 4+DQ 4x24VDC/0.5A 4xM12 (6ES7143-5AF00-0BA0)
Entrada de alimentación de ET-Connection
Redistribución de señales de ET-Connection
Tensión de alimentación 1L+ (no conmutada)
Masa 1M (no conmutada)
Tensión de carga 2L+ (conmutada)
Masa 2M (conmutada)
Alimentación de sensores 24 V
S
Señal de entrada/salida
n
Señal de salida
n
LED de estado de canal (0, 1, 2 y 3) (verde)
LED de estado de canal (4, 5, 6 y 7) (verde)
LED de estado de diagnóstico (rojo/verde)
LED de tensión de alimentación 2L+ (verde)
