Parts and technical service guide
Guía de servicio técnico y recambio
Guide d'instructions et pièces de rechange
Anleitung für technischen Support und Ersatzteile
Manual de utilizagao e garantia
Список деталей и руководство по техническому обслуживанию

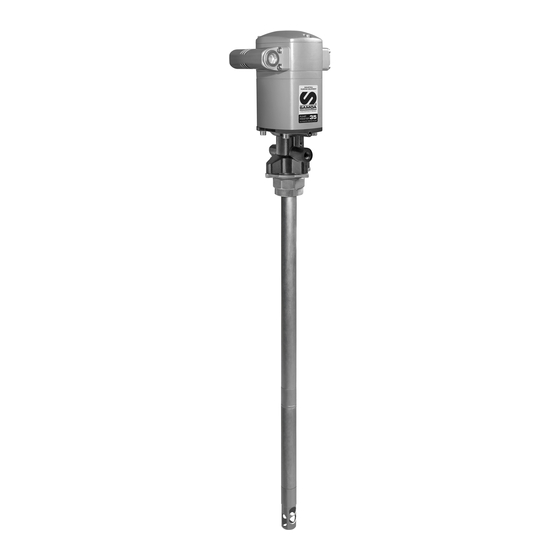

60:1 RATIO AIR OPERATED GREASE PM35
EN
BOMBA NEUMÁTICA DE GRASA PM35, RATIO 60:1
ES
POMPE À GRAISSE PNEUMATIQUE PM35, RAPPORT DE PRESSION 60:1
FR
PNEUMATISCHE FETTPUMPE PM35, RATIO 60:1
DE
PROPULSURA PNEUMÁTICA PARA GRAXA PM35, RATIO 60:1
PT
ПНЕВМАТИЧЕСКИЙ НАСОС ДЛЯ КОНСИСТЕНТНОЙ СМАЗКИ PM35,
RU
КОЭФФИЦИЕНТ СЖАТИЯ 60:1
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
Part No. / Cód. / Réf. / Art. Nr. / Cód. /
Деталь №:
530610
530620
530611
530621
530630
530631
2
6
10
14
18
22
1
R. 02/20 853 823
