Collegamento elettrico
Fissaggio del supporto
del connettore di ricarica
1. Allineare il supporto del connettore di ricarica
nell'apposita apertura.
2. Fissare il supporto del connettore di ricarica
con 2 viti PT WN1452 4 x 20.
1
2

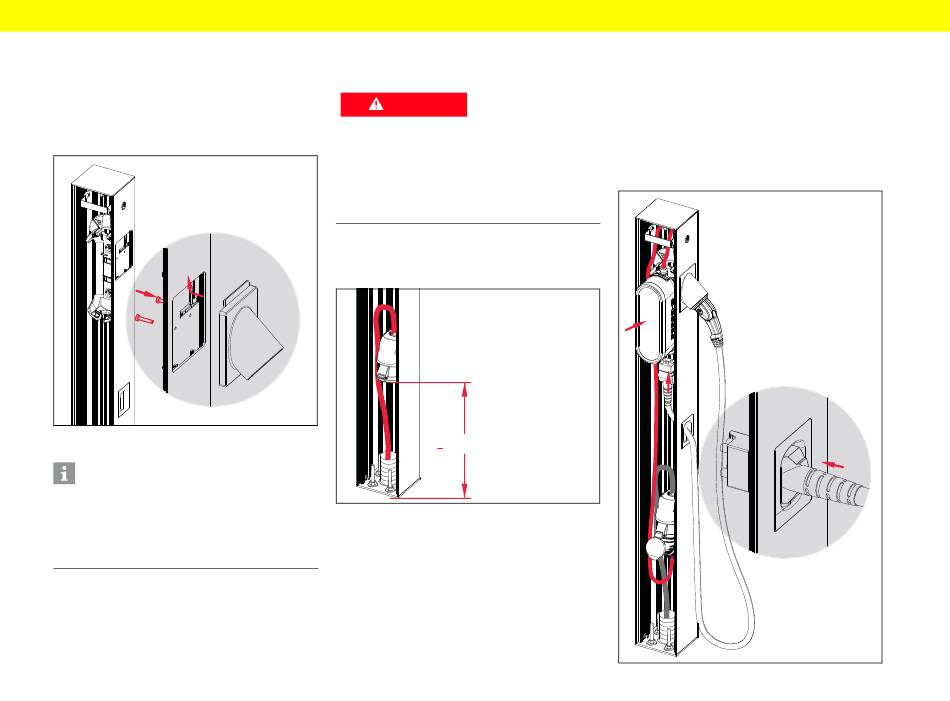

Fig. 8: Fissaggio del supporto del connettore di ricarica
Informazione
Il supporto del connettore di ricarica è premontato
per il connettore di ricarica del tipo 2. Smontando
le due viti PT è possibile adattare il supporto
del connettore di ricarica per un connettore specifico
per un determinato paese.
48
Collegamento della presa
ad alto voltaggio
Scossa elettrica
PERICOLO
Se il cavo di alimentazione posato è sotto tensione,
sfiorandolo si possono generare scosse elettriche che
possono comportare lesioni gravi o mortali.
▶ Disattivare l'interruttore di sicurezza e bloccarne
la riattivazione accidentale.
▶ Posare il cavo solo quando è privo di tensione.
▶ Montare la presa ad alto voltaggio specifica per il
paese (tipo di protezione minimo IP54) e
collegare la presa.
> 50 cm !
Fig. 9: Collegamento della presa ad alto voltaggio
Applicazione del
Porsche Mobile Charger
1. Posare il cavo di alimentazione opzionale nella
scanalatura larga sul lato sinistro e farlo passare
verso l'alto attraverso il guidacavo.
2. Collegare il cavo di alimentazione all'unità
di comando.
3. Far passare il connettore di collegamento
del cavo della vettura attraverso la guarnizione
a spazzola procedendo dall'esterno.
4. Collegare il cavo di ricarica lato vettura all'unità
di comando.
5. Premere l'unità di comando nell'apposito ritegno.
6. Inserire il cavo di alimentazione opzionale nella
presa ad alto voltaggio o collegarlo al cavo di
collegamento fisso.
2
5
4
1
Fig. 10: Applicazione del Porsche Mobile Charger
3
