Teilenummer:
MAN Sachnummer:
Änderung des Lieferumfanges vorbehalten
Fahrzeugtyp:
D

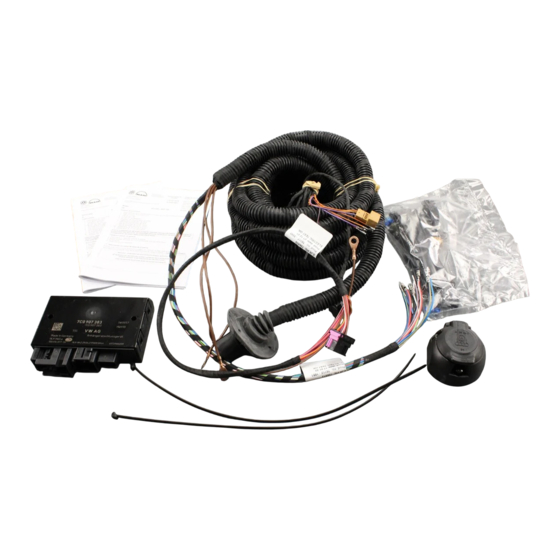

Lieferumfang:
1
Leitungssatz 12- adrig mit vormontiertem Steckdoseneinsatz,
1
Leitungssatz 09- adrig,
1
Steckdosengehäuse,
3
Schrauben M5 x 24,
3
Muttern M5, selbstsichernd,
1
Anhängeranschlussgerät,
2
Flachstecksicherungen 15A,
2
Flachstecksicherungen 20A,
1
Buchsengehäuse 3- fach schwarz,
1
Buchsengehäuse 4- fach braun,
30
Kabelbinder 143mm lang,
2
Kabelbinder 377mm lang,
Falls keine zweite Fahrzeugbatterie im Motorraum vorhanden ist, muss ein zusätzlicher
Sicherungsträger 000 055 212 B / 65.25434-6000 verwendet werden. Die Verbausituation im
Fahrzeug (Motorraum) ist vorher zu prüfen!
Durchzuführende Arbeiten, allgemein:
1. Masseleitung von der Batterie trennen.
2. Leitungssatz 12- und 09- adrig sowie Steckdosengehäuse montieren.
3. Codierung
4. Funktionsprüfung.
1.
Masseleitungen von den Batterien trennen
Zur Vermeidung von Kurzschlüssen während der Montage und aus Sicherheitsgründen sind die
Masseleitungen unbedingt vor Beginn der Arbeiten von der Batterien zu trennen (Brandgefahr)!!
Durch das Abklemmen der Batterien können gespeicherte Daten verloren gehen!
06.04.2020-071973
Original Zubehör
Genuine Accessories
Accessoires d'Origine
VW Crafter / MAN TGE
Achtung: Bordcomputer/Wegfahrsperre!
Herstellervorschriften beachten!!
Vor Arbeitsbeginn Fehlerspeicher auslesen!
Montageanleitung
7C0 055 204 B
65.25432-6007
Elektro- Einbausatz
Distributed by Volkswagen Zubehör
GmbH
USA: Distributed by
Volkswagen of America. Inc.
Auburn Hills / Mi.
MAN: Distributed
by MAN Truck & Bus AG
Printed in Germany
by Volkswagen Zubehör GmbH
30/2020 >>
1 / 85
