Dispositivo recortador -725/04 para la PFAFF 2591 ME

.08
Conexión del accionamiento de la cuchilla:
● Desvíe la palanca 1 hacia atrás: la cuchilla se pone en posición de trabajo.
Desconexión del accionamiento de la cuchilla:
● Pulse la palanca 1: la cuchilla se desvía hacia atrás.
Conexión de la guía para bordes:
● Kantenführung 2 von Hand einschwenken und Hebel 3 drücken, die Kantenführung 2
Desconexión de la guía para bordes:
● Eleve la guía para bordes 2 y haga que encaje: la guía para bordes 2 queda fuera d
● Eleve la palanca 4: la guía para bordes se desvía hacia atrás.
Cambio de la cuchilla:
● Desconecte la máquina.
● Afl oje el tornillo 5 y saque la cuchilla 6.
● Coloque una cuchilla nueva y posiciónela bien pegada contra el suplemento 7 de la placa
● Apriete ligeramente el tornillo 5.
● Ajuste la cuchilla conforme al Cap. 1.06.07 "Posición de la cuchilla" y apriete el tornillo 5.
20
2

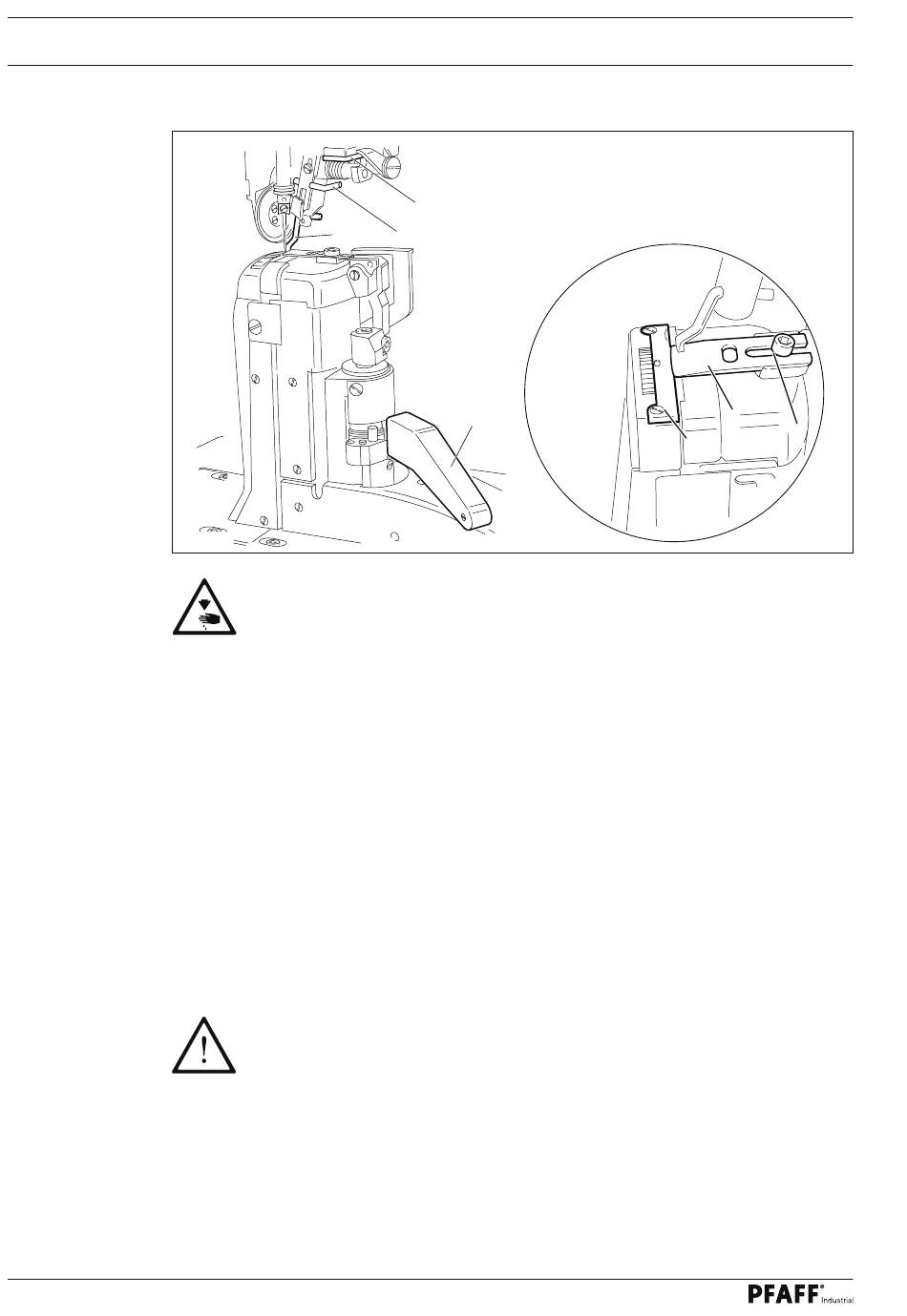

Fig. 7 - 08
¡No meta las manos en la cuchilla mientras esté funcionando! ¡Peligro de
lesión!
geht in Arbeitsstellung.
servicio.
¡Los trabajos que se describen a continuación sólo deberán ser realizados por
personal especializado o por personas instruidas el efecto!
de aguja.
4
3
1
6
5
7
