MIC-200: Micrófono
1.
Conecte la salida CON del MIC-200 al terminal CONT del panel de control.
2.
Conecte la salida OUT del MIC-200 al terminal AUD IN del panel de control.
3.
Conecte el (-) y (+) del MIC-200 a las fuentes de alimentación de los detectores.
Figura 47.
1)
La polaridad de la salida "Control de Audio" debe configurarse como
"+" (consulte la sección "Tecla #7: Configuración de las Salidas " en la
página 86)
2)
El MIC-200 no incluye cables
VU-20: Módulo de Voz de doble mensaje
Programación para un solo mensaje
Una zona programada para activar el VU-20 debe estar asociada al Tipo de Salida "Salida
de Audio". Puesto que cualquier salida física en los paneles de la Serie Hunter-Pro puede
ser activada por cualquier Tipo de Salida, el VU-20 puede ser conectado a cualquiera de
las salidas, previendo que el tipo de salida "Control de Audio" fue asociada a esta.
1. Ingrese al menú de configuración de salidas (código
del instalador, opción 7), y elija la salida deseada.
Asocie a la salida deseada el Tipo de Salida "Control
de Audio".
2. En la polaridad de la salida marque un „-‟ bajo la
letra "P".
3. En las "Opciones de Comunicación" (Ingrese al
menú del instalador, seleccione la opción 3 y
presione ENTR, presionando NEXT 3 veces) marque
un "+" debajo de la letra "V" (Unidad de Voz).
4. Vaya a las "Respuestas de Zona" (ingresando al menú del instalador, seleccionando la
opción 2 y presionando NEXT), elija el Tipo de Zona que activará el "Mensaje 1" del
VU-20 y marque un "+" debajo de la letra "M" (Activar unidad de voz). Verifique que
el tiempo de activación de la "Unidad de Audio" tenga la configuración de fabrica de
60 segundos (ingresando al menú del instalador, seleccionando la opción 4, presionar
NEXT para llegar a "Tiempo de salidas" y presionando BACK 3 veces).
Guía de Instalación & Programación Serie Hunter-Pro

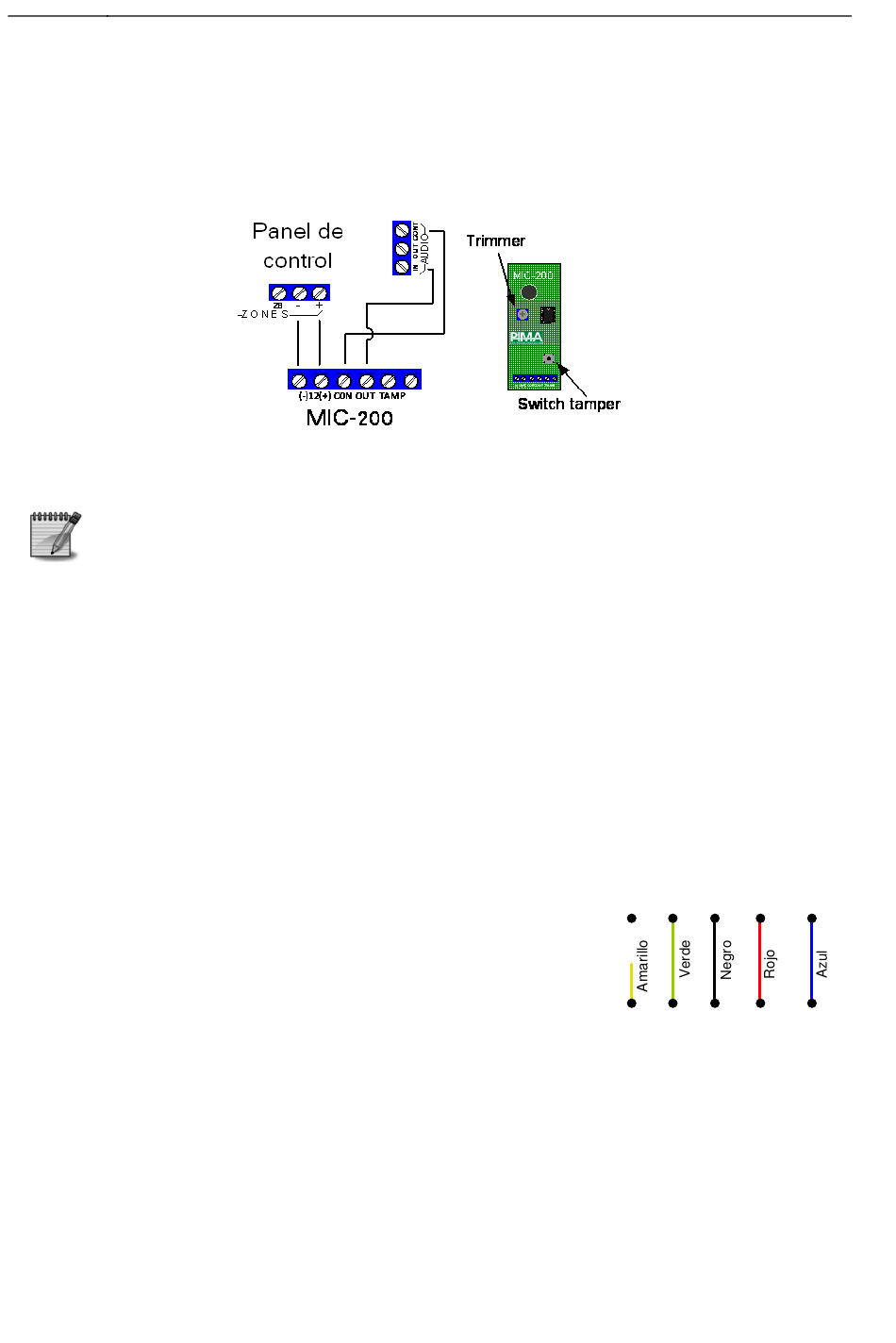

Conexión del MIC-200 al panel de control
Serie Hunter-Pro
Un solo mensaje
Cualquier
GND
salida
) - (
Sin
conexión
VU-20
Figura 48.
Un solo mensaje
V
AUDIO
(
) +
IN
