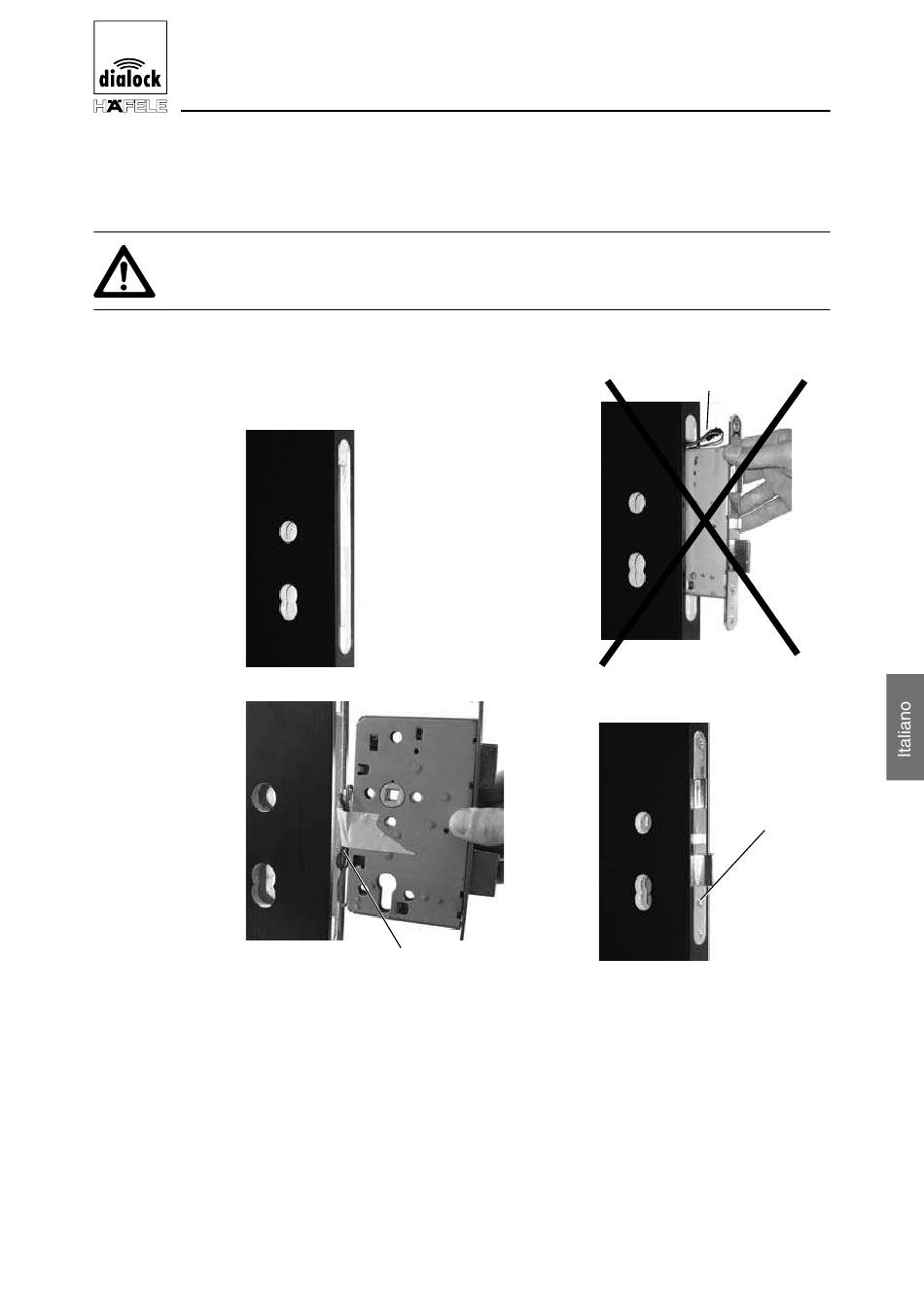

A. Inserimento della serratura da infilare
Pericolo di schiacciamento del cavo in caso di serrature da infilare
con registrazione delle aperture di emergenza!
1. Inserire la serratura da infilare.
Fig. 9
giusto
Fig. 11
2. Avvitare la serratura da infilare.
Nel caso di una serratura da infilare con registrazione delle aperture
di emergenza, è necessario fissare il cavo di collegamento come da
fig. 11 della serratura da infilare.
3. Esaminare la sede della serratura da infilare con un cilindro di chiusu-
ra. Il cilindro di chiusura deve poter essere inserito facilmente, altrimen-
ti ingrandire l'inserto per la serratura, oppure sgombrare l'accesso per il
cilindro di chiusura.
Dialock Terminale Porta DTSH, DTSH FH - Edizione: 07.2008 - 732.29.134
sbagliato
Fig. 10
Cavo
Fig. 12
Istruzioni di montaggio
Cavo
Vite del
cilindro
