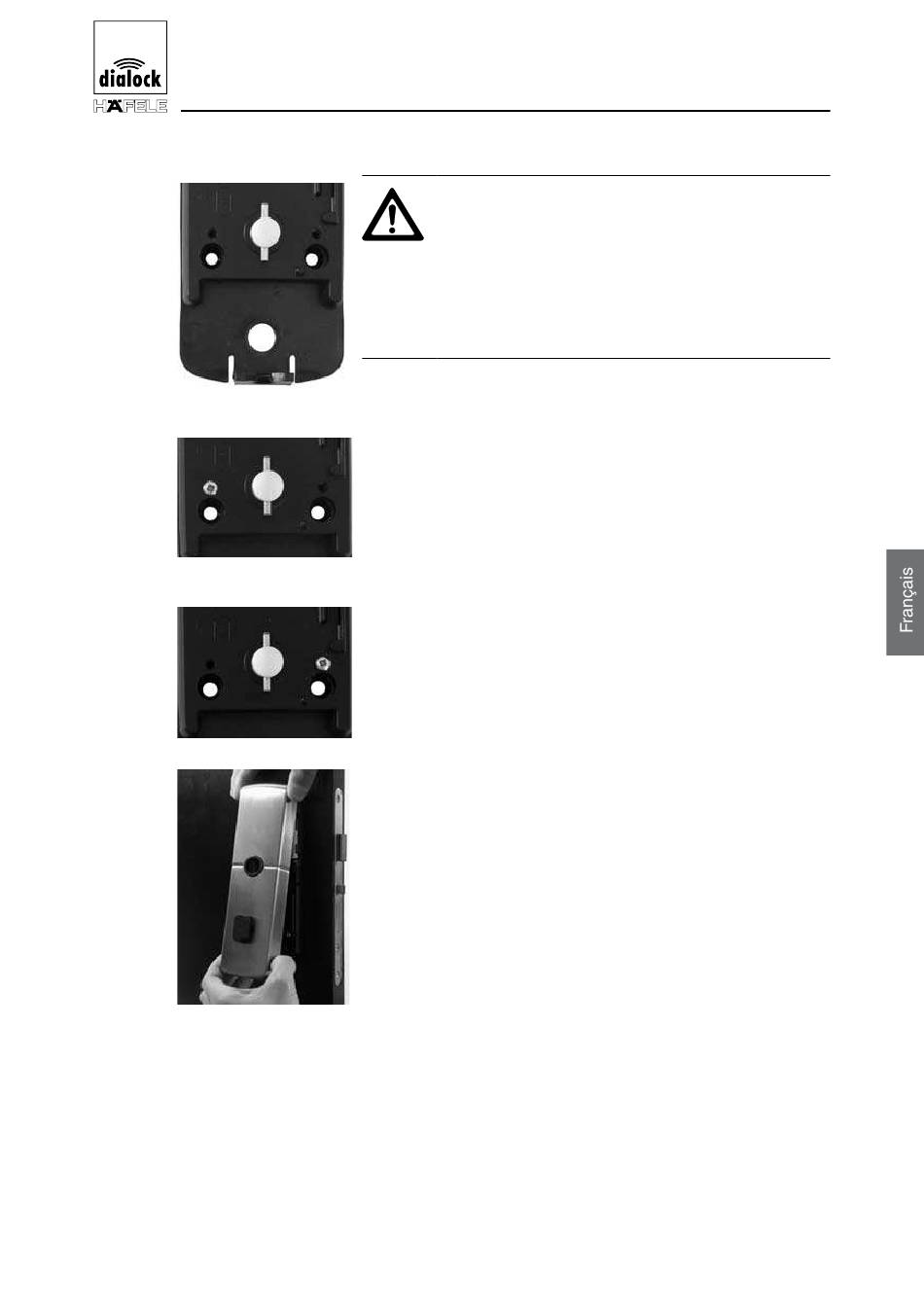

Fig. 44
A
Fig. 45
B
Fig. 46
Fig. 47
Dialock Terminal de Porte DTSH, DTSH FH - État au : 07.2008 - 732.29.134
Attention à la position du bouton tour-
nant « Ne pas déranger » !
Lors du montage, le bouton tournant
doit être vertical et le côté rainure de la
tige carrée sur le module intérieur doit
être orienté en direction de la têtière de
serrure.
8. Sur demande, le sens de rotation de la manette
NPD peut être réglé vers la droite ou vers la
gauche.
Fig 44: Sens de rotation droite/gauche
sans vis :
Fig 45: Sens de rotation gauche
avec vis Pos. A
Fig 46: Sens de rotation droit
avec vis Pos. B
9. Placer le couvercle du module intérieur. Pour
les carrés longs, pousser tout d'abord le cou-
vercle sur le carré.
