Indstilling af reguleringstypen

H
H
max
H
1
s
s
H
2
s
H
min
H
H
H
max
H
1
s
H
2
s
H
min

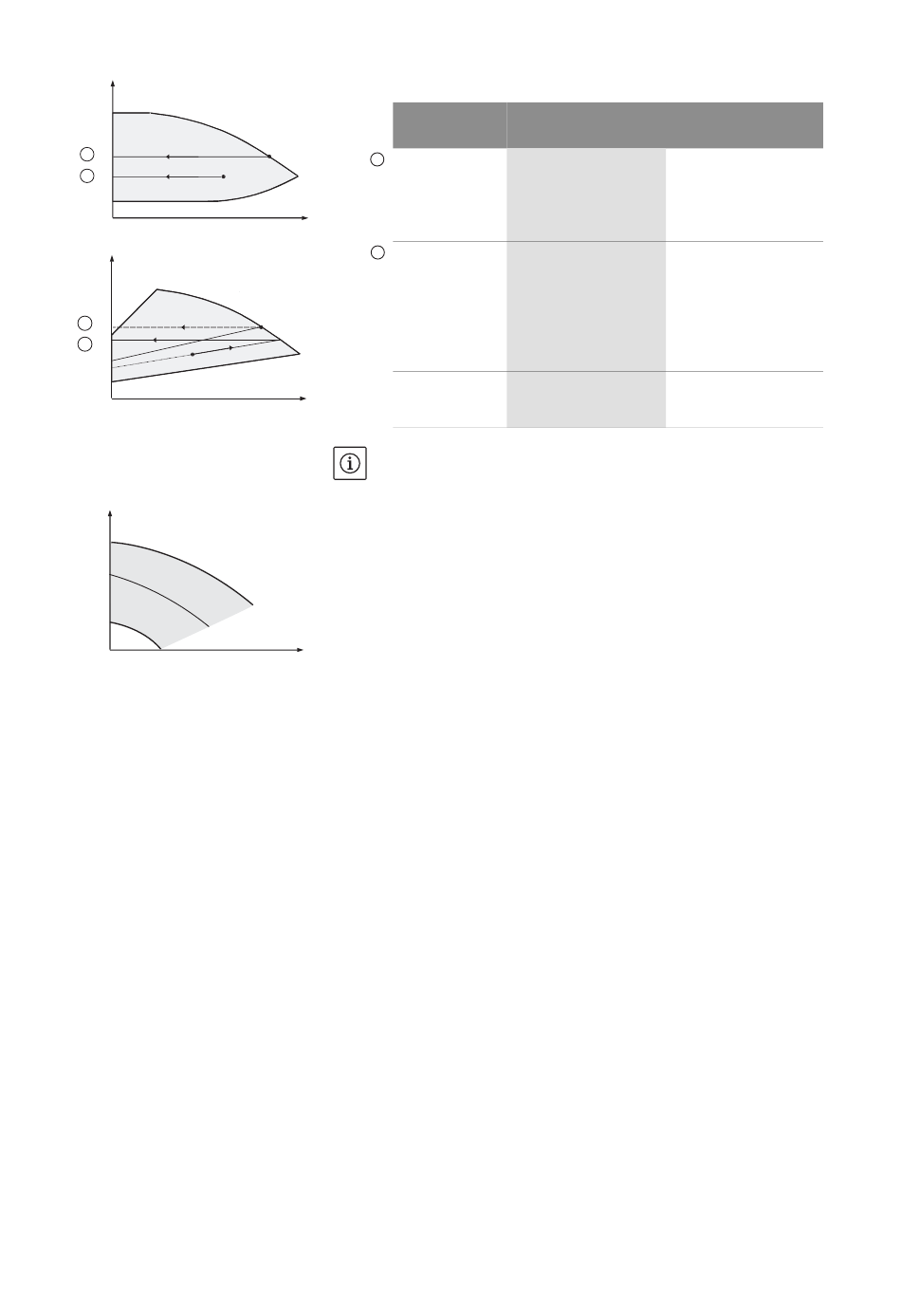

Fig. 47: Regulering Δp-c/Δp-v
H
H
n
max
H
s
s
n
min
Fig. 48: Reguleringsdrift
Monterings- og driftsvejledning Wilo-Stratos GIGA, Stratos GIGA-D, Stratos GIGA B
Regulering Δp-c/Δp-v:
Indstilling
(fig. 47)
Driftspunkt på
1
maks. pumpe-
kurve
Q
Driftspunkt i
2
reguleringsom-
rådet
Indstillingsom-
råde
Q
Q
BEMÆRK:
Som alternativ kan der også indstilles til reguleringsdrift (fig. 48) eller
PID-driftsmodus.
Reguleringsdrift:
Driftstypen "Reguleringsdrift" deaktiverer alle andre reguleringsty-
per. Pumpens hastighed holdes på en konstant værdi og indstilles
med drejeknappen.
Hastighedsområdet afhænger af motoren og pumpetypen.
PID-kontrol:
Den anvendte PID-regulering i pumpen er en standard PID-regulering,
Q
Q
og den fungerer som beskrevet i faglitteraturen omkring regulerings-
teknik. Reguleringen sammenligner den målte faktiske værdi med den
foreskrevne nominelle værdi og forsøger at udligne forskellen mellem
den faktiske og den nominelle værdi så nøjagtigt som muligt. Der kan
anvendes forskellige reguleringer som f.eks. en tryk-, differenstryk-,
temperatur- eller gennemstrømningsregulering, såfremt de tilsva-
rende følere er til stede. Vær opmærksom på de elektriske værdier i
listen "Tab. 5: Tilslutningsklemmernes belægning" på side 222 ved
valg af føler.
Reguleringens reaktion kan optimeres ved at ændre parameter P, I og
D. P-andelen (eller den proportionale del) af reguleringen giver en
lineær forstærkning af differencen mellem den faktiske og den nomi-
nelle værdi på reguleringens udgang. Tegnet før P-andelen bestem-
mer reguleringens funktion.
I-andelen (eller den integrale del) af reguleringen integrerer via regu-
leringsafvigelsen. En konstant afvigelse resulterer i en lineær stigning
ved reguleringens udgang. På den måde undgås en kontinuerlig regu-
leringsafvigelse.
D-andelen (eller den differentiale del) af reguleringen reagerer direkte
på reguleringsafvigelsens ændringshastighed. På den måde påvirkes
systemets reaktionshastighed. D-andelen er fra fabrikken indstillet
på nul, eftersom dette er passende til mange anvendelser.
Parametrene skal kun ændres i små trin og virkningen på systemet skal
overvåges kontinuerligt. Tilpasningen af parameterværdierne må kun
udføres af personale uddannet inden for området reguleringsteknik.
Δp-c Δp-v
Tegn mod venstre ud Tegn mod venstre ud
fra driftspunktet. Aflæs fra driftspunktet. Aflæs
den nominelle værdi H den nominelle værdi H
S
og indstil pumpen på og indstil pumpen på
denne værdi. denne værdi.
Tegn mod venstre ud Gå på reguleringspum-
fra driftspunktet. Aflæs pekurven indtil maks.
den nominelle værdi H pumpekurven, så vand-
S
og indstil pumpen på ret mod venstre. Aflæs
denne værdi. den nominelle værdi H
og indstil pumpen på
denne værdi.
H , H , H
min. maks. min.
se pumpekurver se pumpekurver
(f.eks. på datablad) (f.eks. på datablad)
