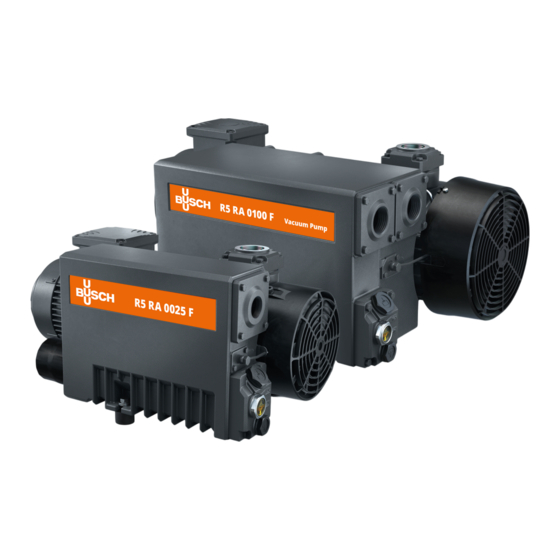

BUSCH R5 RA 0025 F Manual De Instrucciones
Bombas de vacío de paletas rotativas lubricadas con aceite
Ocultar thumbs
Ver también para R5 RA 0025 F:
- Manual de instrucciones (28 páginas) ,
- Manual de instrucciones (28 páginas) ,
- Manual de instrucciones (36 páginas)
Manuales relacionados para BUSCH R5 RA 0025 F
Resumen de contenidos para BUSCH R5 RA 0025 F
- Página 1 Bombas de vacío de paletas rotativas lubricadas con aceite RA 0025 F, RA 0040 F, RA 0063 F, RA 0100 F Manual de instrucciones 0870209168 | A0006_es | Instrucciones originales 04/04/2024...
- Página 2 Índice de contenido Índice de contenido Seguridad ................................Descripción del producto............................. Principio de funcionamiento ..........................Uso apropiado ..............................Controles de arranque ............................Accesorios opcionales ............................2.4.1 Válvula de lastre de gas ........................2.4.2 Filtro de aspiración..........................2.4.3 Nivostato ............................... Transporte................................Almacenamiento ..............................
- Página 3 Antes de manipular la máquina, debe haber leído y comprendido este manual de instrucciones. Si necesita cualquier aclaración, póngase en contacto con su representante de Busch. Lea atentamente este manual antes de usar la máquina y guárdelo para poder consultarlo más ade- lante.
- Página 4 2 | Descripción del producto Descripción del producto Descripción Conexión de entrada Conexión de aire escape Mirilla de aceite Tapón de drenaje de aceite Placa de características Filtro de aceite Flecha direccional Separador de aceite Separador de aceite Tapón de llenado de aceite Válvula de gas-ballast Caja de bornes del motor Cáncamo...
- Página 5 El está diseñado para instalaciones en interiores. Para instalaciones al aire libre, póngase en contacto con su representante de Busch para conocer las medidas de precaución especiales. La máquina es capaz de mantener el vacío límite, véase Datos técnicos [➔ 32].
- Página 6 2 | Descripción del producto Mientras funciona la máquina, el aceite se acumula en la parte inferior de la cámara supe- rior del separador de aceite y no puede fluir hasta la cámara inferior. Después de 10 h de un funcionamiento continuo cerca del vacío límite, en caso de funcionamiento en vacío pobre, después de un periodo de tiempo más corto: ●...
- Página 7 Transporte | 3 Transporte ADVERTENCIA Carga suspendida. Existe riesgo de lesiones graves. ● No camine, se detenga ni trabaje bajo cargas suspendidas. ADVERTENCIA Levantamiento de la máquina utilizando la armella del motor. Existe riesgo de lesiones graves. ● No levantar la máquina utilizando la armella colocada en el motor. Levantar la máquina única- mente de la manera mostrada.
- Página 8 4 | Almacenamiento Almacenamiento ● Cierre todas las aberturas con cinta adhesiva o reutilice los tapones suministrados. Si se va a almacenar la máquina durante más de 3 meses: ● Envuelva la máquina con una película anticorrosiva. ● Guarde la máquina en un lugar cerrado, seco y sin polvo a una temperatura de entre 0 ... 40 °C, a ser posible en su embalaje original.
- Página 9 Instalación | 5 Instalación Condiciones de instalación AVISO Uso de la máquina fuera de las condiciones de instalación permitidas. Existe el riesgo de fallos prematuros. Pérdida de eficiencia. ● Asegúrese de que se respeten todas las condiciones de instalación. ~0,2 m ~0,2 m ~0,2 m ~0,2 m...
- Página 10 En función del pedido específico, es posible que se apliquen otras dimensiones de conexión. Si la máquina se utiliza como parte de un sistema de vacío: ● Busch recomienda la instalación de una válvula de corte para evitar que la máquina se gire ha- cia atrás.
- Página 11 Existe el riesgo de fallos prematuros. Pérdida de eficiencia. ● Utilice exclusivamente un aceite previamente aprobado y recomendado por Busch. Consulte el tipo y la capacidad de aceite en Datos técnicos [➔ 32] y en Aceite [➔ 34]. Instruction Manual R5 RA 0025-0100 F_ES_es...
- Página 12 5 | Instalación Descripción 1 x junta tórica, ref.: Apretar con 12 Nm 0486 000 590 Montaje del acoplamiento NOTA Tornillo radial. Para un funcionamiento sin problemas, utilice sellador adhesivo para roscas para fijar el torni- llo radial. 12 | 40 Instruction Manual R5 RA 0025-0100 F_ES_es...
- Página 13 Instalación | 5 Descripción Piñón de acoplamiento (lado bomba) Manguito de acoplamiento Piñón de acoplamiento (lado motor) Tornillo radial / Par de apriete máximo: 10 Nm En caso de entrega de máquina sin motor: ● Coloque el segundo piñón del acoplamiento en el eje del motor (entregado por separado). ●...
- Página 14 ● Si la máquina está equipada con un conector de alimentación eléctrica, instale un dispositivo de protección de corriente residual para proteger a las personas en caso de aislamiento defectuoso. ● Busch recomienda instalar un dispositivo de protección residual de tipo B y adecuado para la instalación eléctrica.
- Página 15 ● Instale una protección frente a las sobrecargas en el motor siguiendo la norma EN 60204-1. ● Busch recomienda instalar un disyuntor de curva D. ● Conecte el conductor de puesta a tierra.
- Página 16 Conexión eléctrica de los dispositivos de monitorización NOTA Para prevenir potenciales alarmas molestas, Busch recomienda configurar el sistema de con- trol con un retardo de tiempo de al menos 20 segundos. 16 | 40 Instruction Manual R5 RA 0025-0100 F_ES_es...
- Página 17 Conexión eléctrica | 6 6.4.1 Esquema eléctrico del nivostato (opcional) Referencia: 0652 203 669 Datos eléctricos: U = máx. 250 V; I = 1,0 A; P = 50 W/VA; IP 65 máx. Funcionamiento del elemento de maniobra: contacto Reed Contacto: 2x Normalmente abierto con salida de tensión y de señal aisladas Punto de conmutación: S1 ►...
- Página 18 7 | Puesta en servicio Puesta en servicio PRECAUCIÓN Durante el funcionamiento de la máquina, sus superficies pueden alcanzar temperaturas de más de 70 °C. Existe riesgo de quemaduras. ● Evite tocar la máquina durante e inmediatamente después de su funcionamiento. PRECAUCIÓN Ruido de la máquina en funcionamiento.
- Página 19 ● Asegúrese de usar protección auditiva. Se tolera la presencia de vapor de agua en el caudal de gas dentro de ciertos límites. El transporte de otros vapores deberá acordarse con Busch. En caso de que vayan a bombearse vapores condensables: INICIO ●...
- Página 20 Existe el riesgo de fallos prematuros y pérdida de eficiencia. ● Los trabajos de mantenimiento solo deben ser realizados por personal cualificado. ● Respete los intervalos de mantenimiento o encargue el mantenimiento a su representante de Busch. AVISO Utilización de productos de limpieza inadecuados.
- Página 21 Si fuera necesario, realice una revisión general de la máquina. * Intervalo de servicio para aceite sintético, acorte el intervalo en caso de utilizar aceite mineral, póngase en contacto con un Taller Autorizado de Busch. Inspección del nivel de aceite ● Apague la máquina.
- Página 22 Cambio del aceite y del filtro del aceite AVISO Utilización de un aceite inadecuado. Existe el riesgo de fallos prematuros. Pérdida de eficiencia. ● Utilice exclusivamente un aceite previamente aprobado y recomendado por Busch. Descripción 1 x junta tórica, ref.: Apretar con 12 Nm 0486 000 505...
- Página 23 Mantenimiento | 8 Descripción Piezas de repuesto originales de Busch 1 x filtro de aceite (OF), ref.: 0531 000 Consulte el tipo y la capacidad de aceite en Datos técnicos [➔ 32] y en Aceite [➔ 34]. Descripción 1 x junta tórica, ref.:...
- Página 24 8 | Mantenimiento Cambio del filtro de escape Descripción Llave de 10 mm RA 0025/0040 F: 1 x filtro de escape (EF) RA 0063/0100 F: 2 x filtro de escape (EF) 24 | 40 Instruction Manual R5 RA 0025-0100 F_ES_es...
- Página 25 Mantenimiento | 8 Descripción Piezas de repuesto originales de Busch RA 0025/0040 F: 1x junta plana RA 0025/0040 F: 1 separador de aceite RA 0063/0100 F: 2x juntas planas (EF) ref.: 0480 000 112 ref.: 0532 140 156 RA 0063/0100 F: 2 separadores de acei- te (EF) ref.: 0532 140 157...
- Página 26 ● Descontamine la máquina en la medida de lo posible e indique la situación de contaminación en una "Declaración de Contaminación". Busch solo aceptará la máquina junto con una «declaración de contaminación» debidamente relle- nada y firmada con carácter jurídicamente válido, que se puede descargar en el siguiente enlace: buschvacuum.com/declaration-of-contamination.
- Página 27 Puesta fuera de servicio | 10 Puesta fuera de servicio PELIGRO Cables con electricidad. Riesgo de descarga eléctrica. ● Los trabajos de instalación eléctrica deben ser realizados únicamente por personal cualificado. PRECAUCIÓN Superficies muy calientes. Existe riesgo de quemaduras. ● Antes de hacer cualquier cosa que requiera tocar la máquina, deje que se enfríe primero. ●...
- Página 28 11 | Piezas de repuesto Piezas de repuesto AVISO Uso de piezas de repuesto no originales de Busch, Existe el riesgo de fallos prematuros. Pérdida de eficiencia. ● Para garantizar el funcionamiento correcto de la máquina y validar la garantía, deben utilizarse exclusivamente piezas de repuesto y consumibles originales de Busch.
- Página 29 Solución de problemas | 12 Solución de problemas PELIGRO Cables con electricidad. Riesgo de descarga eléctrica. ● Los trabajos de instalación eléctrica deben ser realizados únicamente por personal cualificado. PRECAUCIÓN Superficies muy calientes. Existe riesgo de quemaduras. ● Antes de hacer cualquier cosa que requiera tocar la máquina, deje que se enfríe primero. La ilustración muestra piezas que pueden verse afectadas durante la solución de problemas: Descripción Pantalla de entrada...
- Página 30 (opcional) está parcial- tro de aspiración. mente obstruido. Algunas piezas internas están ● Repare la máquina (contac- desgastadas o dañadas. tar con Busch). La máquina hace mucho ruido Acoplamiento (CPL) desgasta- ● Cambie el acoplamiento. cuando está funcionando. Paletas atascadas.
- Página 31 (véase Trans- porte de vapores condensa- bles [➔ 19]). Para la resolución de problemas que no aparecen en la tabla de resolución de problemas, póngase en contacto con su representante de Busch. Instruction Manual R5 RA 0025-0100 F_ES_es 31 | 40...
- Página 32 45 ** 80 ** 95 ** * En caso de temperaturas más altas o más bajas, consulte a su representante de Busch. ** El peso puede variar en función del pedido. 32 | 40 Instruction Manual R5 RA 0025-0100 F_ES_es...
- Página 33 75 ** 125 ** 165 ** * En caso de temperaturas más altas o más bajas, consulte a su representante de Busch. ** El peso puede variar en función del pedido. Instruction Manual R5 RA 0025-0100 F_ES_es 33 | 40...
- Página 34 5 l) En caso de temperatura ambiente desfavorable se pueden utilizar aceites con otras viscosidades. Para más información, consulte a su representante de Busch. Para averiguar qué aceite debe llenarse en la máquina, consulte la placa de características (NP). Adecuación del aceite ●...
- Página 35 Virginia Beach, VA 23452 Alemania EE.UU. declara que máquina: R5 RA 0025 F; R5 RA 0040 F; R5 RA 0063 F; R5 RA 0100 F cumple(n) todas las disposiciones pertinentes de las directivas de la UE: – 2006/42/CE relativa a las máquinas –...
- Página 36 Virginia Beach, VA 23452 Alemania EE.UU. declara que máquina: R5 RA 0025 F; R5 RA 0040 F; R5 RA 0063 F; R5 RA 0100 F cumple todas las disposiciones pertinentes de la legislación del Reino Unido: – Reglamento del 2008 sobre el suministro de maquinaria (seguridad) –...
- Página 37 N otas Notas Instruction Manual R5 RA 0025-0100 F_ES_es 37 | 40...
- Página 38 Notas 38 | 40 Instruction Manual R5 RA 0025-0100 F_ES_es...
- Página 39 Notas Instruction Manual R5 RA 0025-0100 F_ES_es 39 | 40...
- Página 40 Con una red de más de 60 empresas en más de 40 países y agencias por todo el mundo, Busch cuenta con presencia global. En cada país, nuestro personal local altamente formado proporciona una asistencia a medida respaldada por una red global de experiencia.
