2 Nombres de las partes y funciones

En las explicaciones comunes al CX-24 y al CX-12, se utilizan figuras que muestran el CX-24.

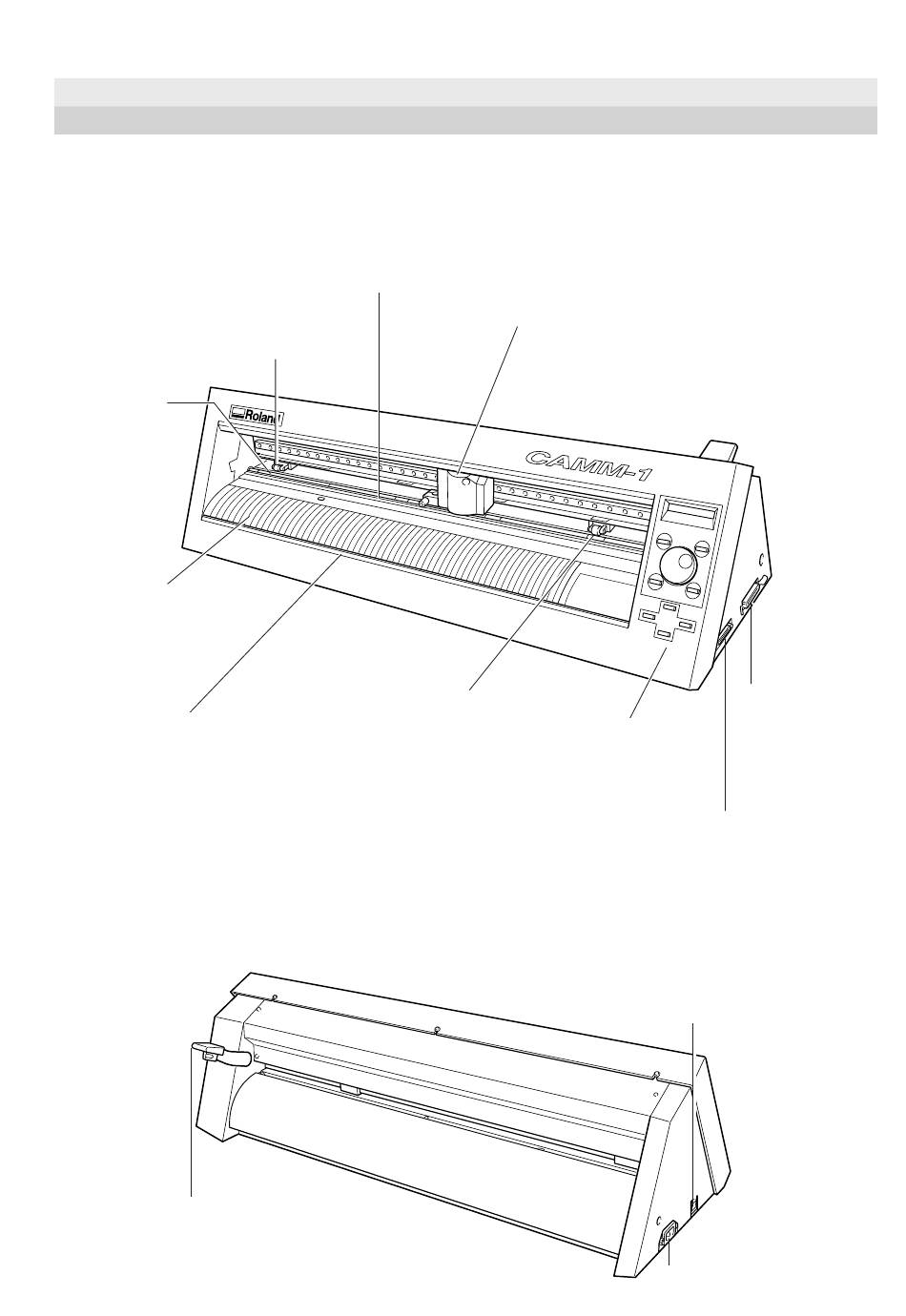

2-1 Vista frontal

Rodillo de presión (Izquierdo)
Presiona el material para
mantenerlo en su sitio.
Ajústelo en el borde
izquierdo del material.
Rodillo de
avance
Gira para hacer
avanzar o
retroceder el
material.
Marcas de líneas de guía
Los bordes del material se
alinean con las guías al
cargarlo.
Guía de la cuchilla
La cuchilla separadora (inclui-
da sólo con el CX-24) se inser-
ta y se desplaza a lo largo de esta
guía.
Hace posible separar una parte
del material del rollo sin quitar-
lo de su lugar.

2-2 Vista posterior

Palanca de carga de hojas
Es para cargar y descargar el material.
Protector de la
cuchilla
Rodillo de presión (Derecho)
Presiona el material para mante-
nerlo en su sitio.
Ajústelo en el borde
derecho del material.
7
2 Nombres de las partes y funciones
Carro de corte
El soporte de la cuchilla
(o pluma) se instala
aquí.
Panel de
operaciones
Entrada de conector serie (RS-232C)
Es para conectar un cable serie cruzado (RS-
232C) (se vende por separado).
Interruptor de alimentación
Pulsando "|" se activa el equipo.
Pulsando "O" se desactiva.
Conector de alimentación
(Entrada de CA)
Entrada de conector
paralelo (Centronics)
Es para conectar un cable
de impresora (se vende
por separado).
