CABLES DEL SENSOR DE INVERSIÓN DE SEGURIDAD

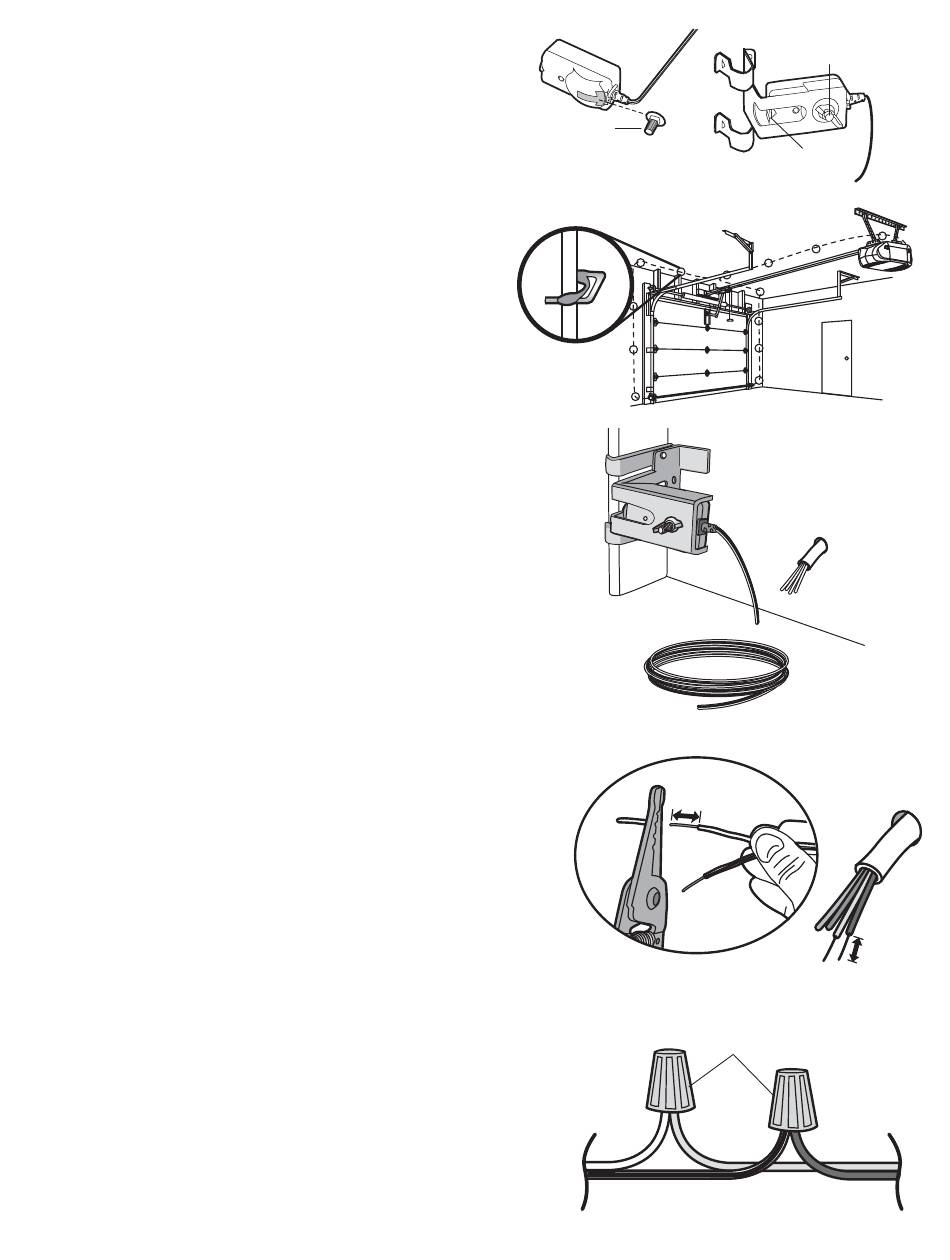

Montaje:

• Introduzca la cabeza de un perno de coche de 1/4 de
pulg.-20x1/2 de pulg. en la ranura correspondiente de cada
sensor. Ajuste los sensores a las ménsulas con tuercas
mariposa, con los lentes enfrentados, uno de cada lado de la
puerta. Asegúrese de el lente del sensor no quede tapado por
la ménsula (Figura 5).
• Ajuste a mano las tuercas mariposa.
Opción A – Instalación sin cables preinstalados:
• Instale los cables desde los sensores hasta el abre-puertas.
Fije los cables a la pared y el techo con broches (Figura 6).
Opción B – Con cables preinstalados:
Instrucciones para el caso de que existan cables preinstalados
para los sensores de inversión:
• Corte el extremo del cable del sensor de inversión dejando
suficiente largo de cable para que pueda empalmarse con los
cables preinstalados (Figura 7).
• Separe los conductores del par y quite 11 mm (7/16 de pulg.)
de aislamiento en cada uno. En dos de los cables
preinstalados quite 11 mm (7/16 de pulg.) de aislamiento en
cada uno. Elija el mismo color de cable preinstalado para cada
sensor (Figura 8).
• Conecte al sensor los cables preinstalados, usando
capuchones de empalme. Verifique que los colores sean los
que correspondan a cada sensor (Figura 9).
Figura 5
Perno de coche de
1/4-20x1/2 de pulg.
Figura 6
Figura 7
Figura 8
Cables de
sensor de
seguridad de
reversa
Figura 9
Cables de
sensor de
seguridad de
Blanco
reversa
Blanco/Negro
21
Tuerca mariposa de
1/4 de pulg.-20
Elemento
óptico
11 mm
(7/16 de pulg.)
Cables preinstalados
(No incluida)
Cables
preinstalados
11 mm
(7/16 de
pulg.)
