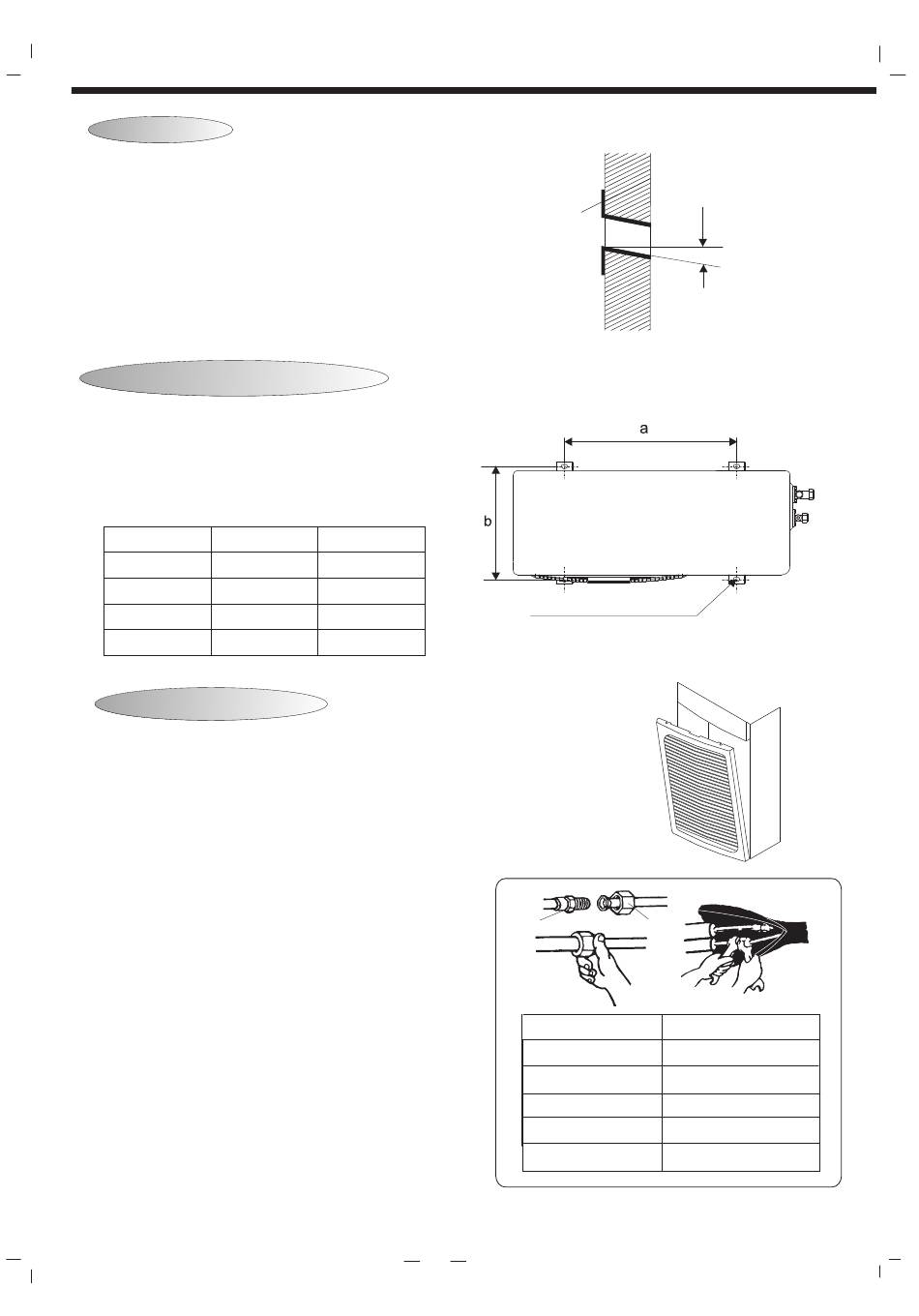

Instrucciones de instalación
Orificio en la pared
1. El orificio debe deslizarse hacia afuera para
un drenaje fácil .
2. Instale el gabinete dentro del orificio de la pared
para evitar que los tubos y los cables se dañen
3. Coloque el gabinete de sujeción y la tapa para
mantener la pared ordenada y limpia
Instalación unidad externa
1. Fije la unidad externa con 4 cerrojos,
4 arandelas y 4 tuercas para evitar ruido y
vibración .
2. Las dimensiones para la instalación son
las siguientes:
Modelo
545mm
24000Btu/h R22
706mm
24000Btu/h R410A
45000Btu/h R22 572mm
705mm
45000Btu/h R410A
Conexión de tuberías
1.
Retire la rejilla de entrada de aire
a.
Afloje los dos tornillos y retire la rejilla de entrada de aire.
b. Vuelva a instalar la rejilla de entrada de aire luego de terminada
la conexión del tubo de la unidad interna
2.
Retire las dos tuercas cónicas de los tubos internos
a. Mientras se aflojan las tuercas saldrá un poco de gas
de protección para evitar que se oxiden
b. Lleve los tubos de conexión desde afuera del
gabinete de la unidad interior hasta adentro, y
retire las tapas de plástico selladas desde sus
extremos .
c. Es conveniente conectar el conector de la unidad
interna con un tubo de forma
3.
Conecte los tubos de conexión a los conectores
de la unidad interior.
a. Asegúrese de mantener los tubos internos y los
tubos de conexión en la misma línea axial durante
la conexión .
b. Gire las tuercas cónicas en el sentido de las
agujas del reloj primero con sus manos, luego
ajústelas con una llave de torsión.
c. Presté atención al torque permitido como se
muestra en la tabla a la derecha para evitar que
los tubos, los conectores y las tuercas cónicas se
deformen o dañen.
.
a
b
330mm
357mm
378mm
363mm
.
.
.
.
L
15
Gabinete
para la
.
pared
Lado interno
4 agujeros para instalar los cerrojos
.
Connettore
Dadi svasati
Diámetro externo
Φ6.35 mm or 1/4 inch
Φ9.53 mm or 3/8 inch
Φ12.7 mm or 1/2 inch
Φ15.88 mm or 5/8 inch
Φ19.05 mm or 3/4 inch
Lado externo
15mm
Torque (N.m)
12～20
35～40
60～65
73～78
90～95
