Ciclos de medida para fresadoras y centros de mecanizado
5.3 CYCLE976 Calibrar palpador de pieza
840 D 840 D
NCU 571 NCU 572
NCU 573

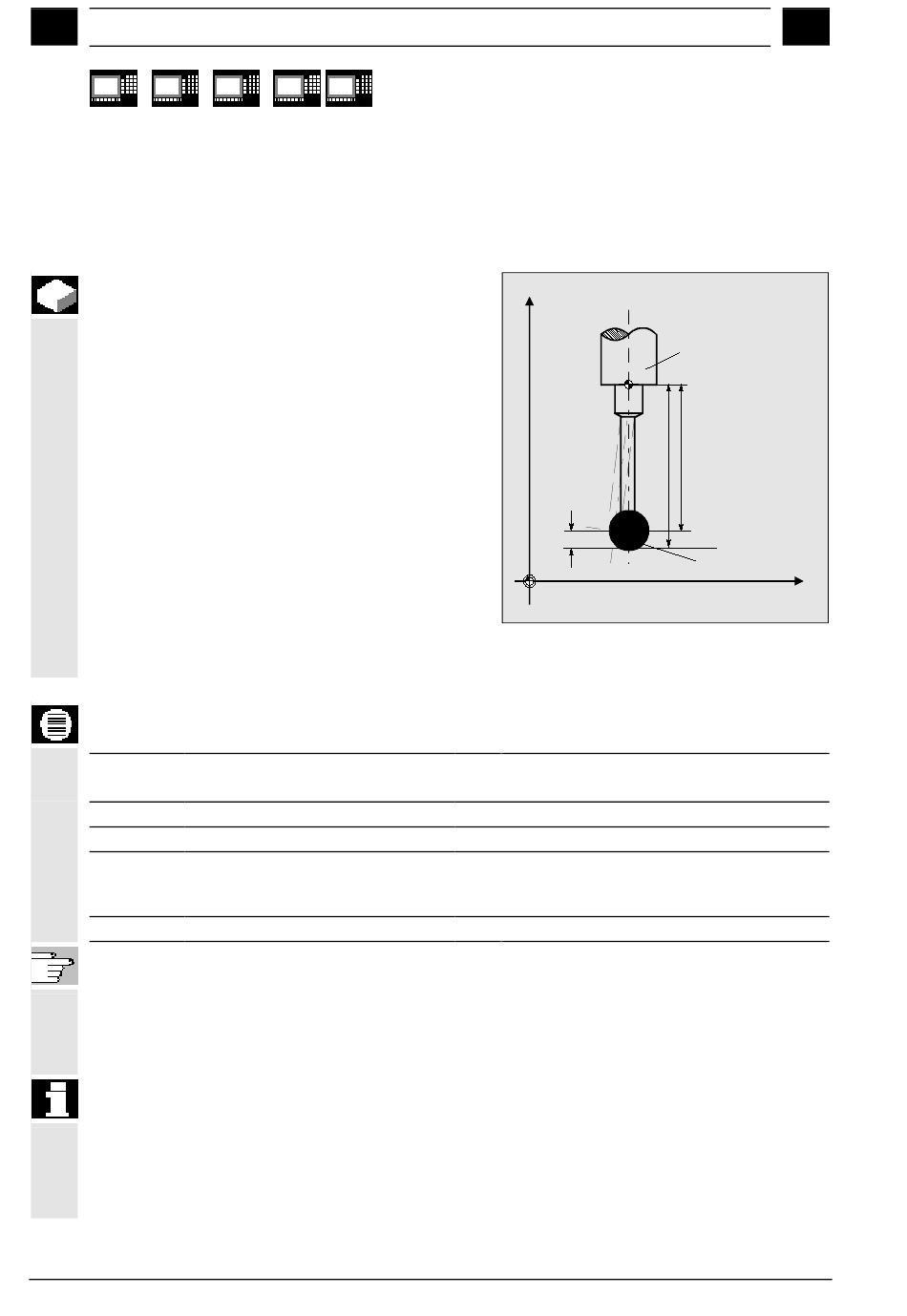

5.3.3 CYCLE976 Calibrar palpador de pieza en cualquier superficie

Función
Con el ciclo de medida se puede calibrar el palpador en
cualquier superficie, p. ej., en la pieza. Y de esta
manera determinar el punto de conmutación en el eje y
sentido correspondientes.
Condiciones previas
El palpador debe llamarse con corrección de la longitud
de herramienta. Como tipo de herramienta se admite:
• 1x0 o, a partir de SW 4 de ciclos de medida,
también 710 (palpador 3D)
• A partir de SW 5.4 de ciclos de medida → 500 o, a
partir de SW 6.2 ciclos de medida → también 580
con posición del filo 5 a 8 en las condiciones
indicadas en el apartado 5.1.
En caso de uso en tornos tiene que estar activado
_CBIT[14]=0.
Parámetros
0
_MVAR
_SETVAL REAL
_MA 1, 2 ó 3
_MD
0 Sentido positivo del eje
1 Sentido negativo del eje
_PRNUM
INT
Además, se tienen en cuenta los siguientes parámetros
adicionales
_VMS, _CORA, _TZL, _TSA, _FA y _NMSP.
Ver apts. 2.2 y 2.3.
¡Atención!
Durante el primer calibrado, el campo de datos del
palpador sigue estando por defecto a "0". Por dicho
motivo se debe programar _TSA>radio de la esfera del
palpador para evitar la alarma "zona de confianza
excedida".
5-128
FM-NC 810 D 840Di
X
Conmutación
M
Variante de calibrado: calibrado en una superficie
cualquiera
Valor teórico de calibrado
Eje de medición
Sentido de medición
Número del palpador
SINUMERIK 840D/840Di/810D Manual de usuario Ciclos de medida (BNM) – Edición 11.02
12.97
11.02
Cabezal
F
Z p. ej.:
SF
T9D1 en long. geom.
_CBIT[14]=0
_CBIT[14]=1
Esfera del palpador
© Siemens AG 2002 All rights reserved.
5
Z
