Ajuste de la velocidad de siega
La máquina viene ajustada de fábrica, pero es posible
variar la velocidad si se desea.
1. Afloje la contratuerca del tornillo de caperuza
(Fig. 43).
2. Afloje la tuerca que fija los soportes de bloqueo y
siega de la articulación del pedal.
2
3

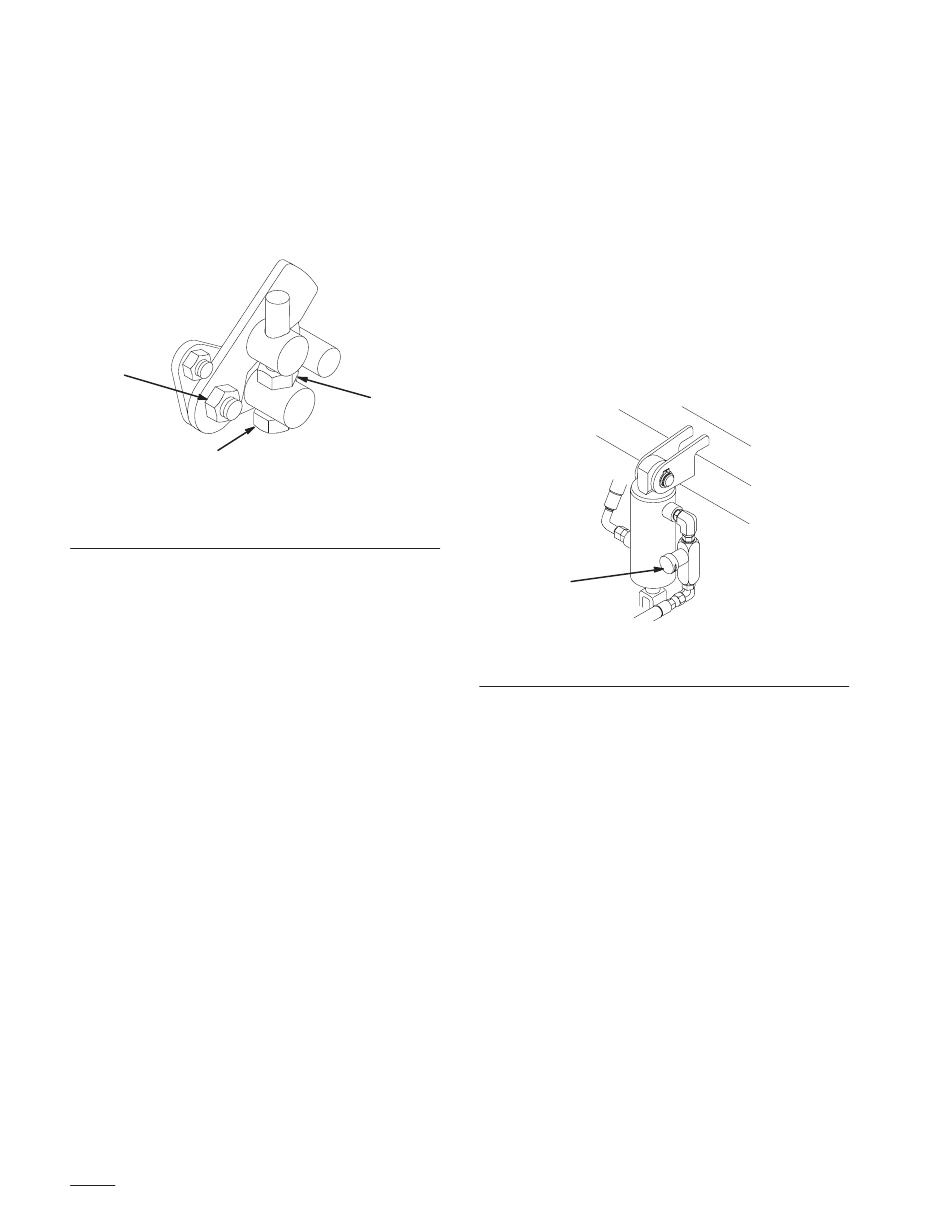

Figura 43
1. Contratuerca
2. Tuerca
3. Gire el tornillo de caperuza en el sentido de las agujas
del reloj para reducir la velocidad de siega, y en el
sentido contrario para aumentarla.
4. Apriete la contratuerca del tornillo de caperuza y la
tuerca de la articulación del pedal para bloquear el
ajuste (Fig. 43). Compruebe el funcionamiento, y
vuelva a ajustar si es necesario.
38
1
3. Tornillo de caperuza
Ajuste de la elevación/bajada
de la unidad de corte
El circuito de elevación/bajada de la unidad de corte está
equipado con una válvula de control de flujo (Fig. 44).
Esta válvula viene ajustada de fábrica, con una abertura de
aproximadamente 3 vueltas, pero es posible que sea
necesario ajustarla para compensar diferencias en la
temperatura del aceite hidráulico, velocidad de siega, etc.
Si es necesario ajustarla, siga estos pasos:
Nota: Deje que el aceite hidráulico alcance la temperatura
de funcionamiento antes de ajustar la válvula de control
de flujo.
1. Levante el asiento y localice la válvula de control de
flujo (Fig. 44) montada en el cilindro hidráulico del
bastidor de tiro central.
1
Figura 44
1. Válvula de control de flujo
2. Afloje el tornillo de fijación del pomo de ajuste en el
control de flujo.
3. Gire el pomo 1/4 de vuelta en el sentido contrario a las
agujas del reloj si la unidad de corte central baja
demasiado tarde, o gírelo 1/4 de vuelta en el sentido de
las agujas del reloj si la unidad de corte central baja
demasiado de prisa.
4. Cuando consiga el ajuste deseado, apriete el tornillo de
fijación.
