RAILS AVANT ET ARRIèRE

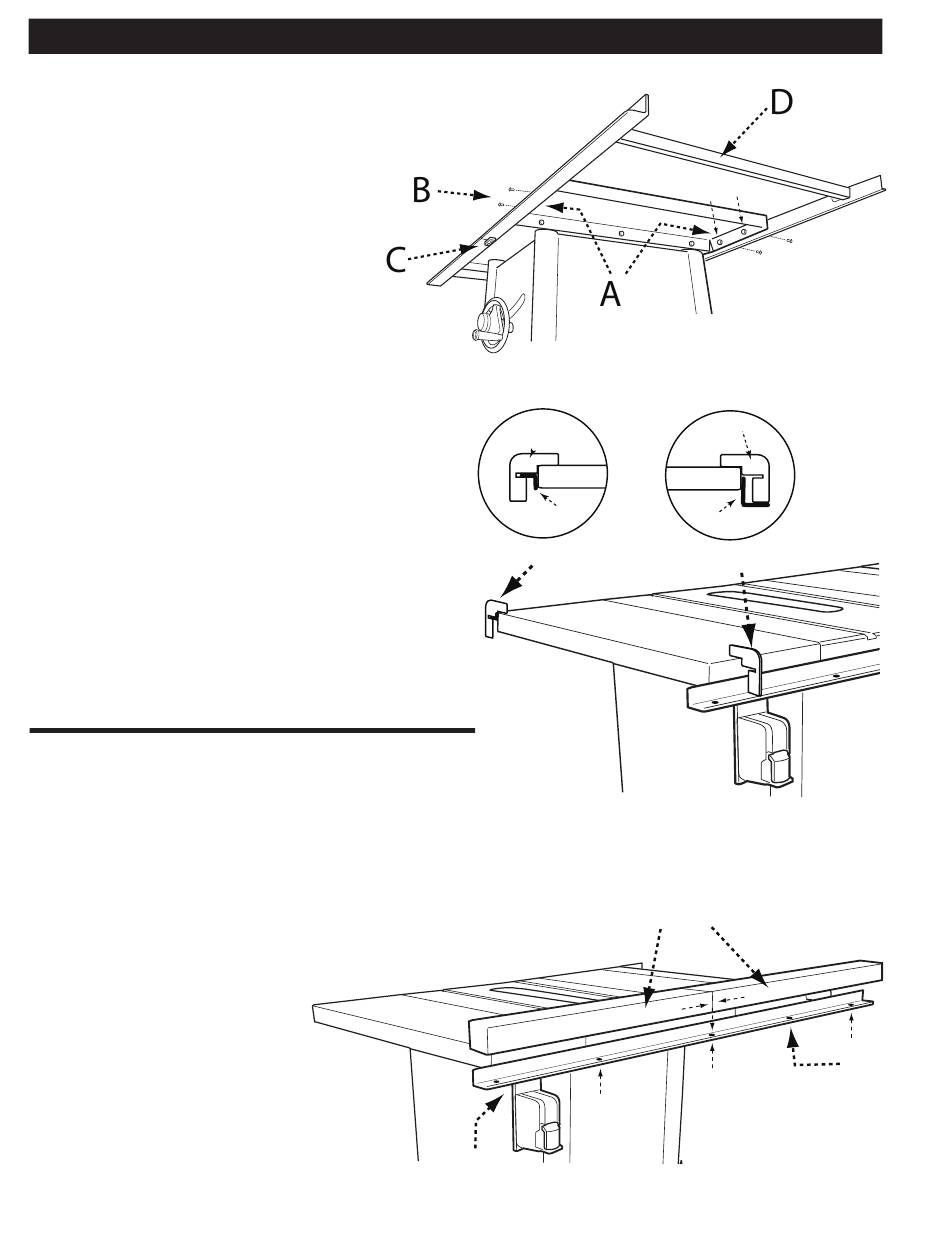

1. Fixez les moitiés de rail avant (angles
de 2 po x 2 po (50,8 mm x 50,8 mm) 36
¾ po (933,44 mm) et 20 po (508 mm)
de longueur) à l'avant de la table et aux
rallonges. Alignez les trous (A) à l'avant du
dessus de la table avec les trous (B) dans
les sections gauche (courte) et droite
(longue) du rail avant, comme le montre
la Figure 5, et fixez à l'aide de quatre vis
à tête plate de 5/16-18 x 1 1/8 pouces
(465,13 mm x 28,57 mm), Rondelles de
blocage de 5/16 et de quatre écrous
hexagonaux à embase de 5/16-18
(465,13 mm).
2. Fixez la plaque de rattachement du rail (C) à l'aide
de deux boulons à épaulement M5 x 16 et de deux
écrous de blocage M5 dans les deux trous où les
sections de rail se rencontrent.
3. Utilisez la jauge d'alignement de rail fournie pour
vous assurer que les rails sont à la distance correcte
du dessus de la table. Voir Figure 6. Les rails avant
ont des trous sur les deux surfaces du rail pour la
fixation à la fois à la table et au guide de butée.
Fixez les moitiés de rail arrière à la table à l'aide de
4.
quatre vis à tête hexagonale de 5/16"-18. Attacher
les moitiés du rail arrière aux rallonges d'établi à
l'aide des vis à tête plate de 5/16-18 x 1 1/8", des
rondelles de blocage de 5/16" et des écrous à
brides de 5/16-18". Utilisez la fente de la jauge
fournie pour vous assurer que le rail est à la
distance correcte du dessus de la table.
5. Fixez la barre d'écartement (D) à l'extrémité
extérieure des rails avant et arrière à l'aide de
boulons à épaulement M8 x 16 et d'écrous de
blocage M8. Voir Figure 5.
GUIDE DE BUTéE ET BOÎTE DE
COMMANDE DE PUISSANCE
1. Reliez les deux moitiés du guide de butée
(A et B) en insérant l'extrémité la plus petite dans
l'extrémité la plus grande. Voir Figure 7.
2. Fixez le guide de butée au rail avant à l'aide de
cinq vis hexagonales à tête ronde de 1/4-20 x 1/2
pouces (514,35 mm x 12,70 mm) et de cinq ressort
freins de ¼ pouces (6,35 mm) à travers les trous
(C) sur le côté inférieur du rail avant.
3. Alignez les deux trous du support de la boîte
de commande de puissance avec les trous
sous le rail avant (D), situé sur le
côté gauche de la scie.
Fixez la boîte de commande
de puissance au rail avant
à l'aide de deux vis à tête
ronde de 1/4-20 x 1/2 pouces
(514,35 mm x 12,70 mm).
4. Fixez le cordon d'alimentation
suspendu sur le côté arrière
du rail avant au moyen d'une
broche d'agrafe et d'une vis à
tête ronde M5 x 6 mm.
MONTAGE
(suite)
Arrière
D
44
FIGURE 5
Jauge
Table
Table
Rail Rail
FIGURE 6
A B
FIGURE 7
Jauge
Avant
C
