IMPORTANTE
En la parte inferior de la caja de control se pueden observar dos tubos marcados como "V" y "P" procedentes del interior
del extractor de tejado. De fábrica se sirven con el tubo marcado como "P" conectado juntamente con el "V" desconectado
y obstruido por un tapón. Mantener de esta forma salvo haber leído previamente el apartado 6.6.3. de estas instrucciones.

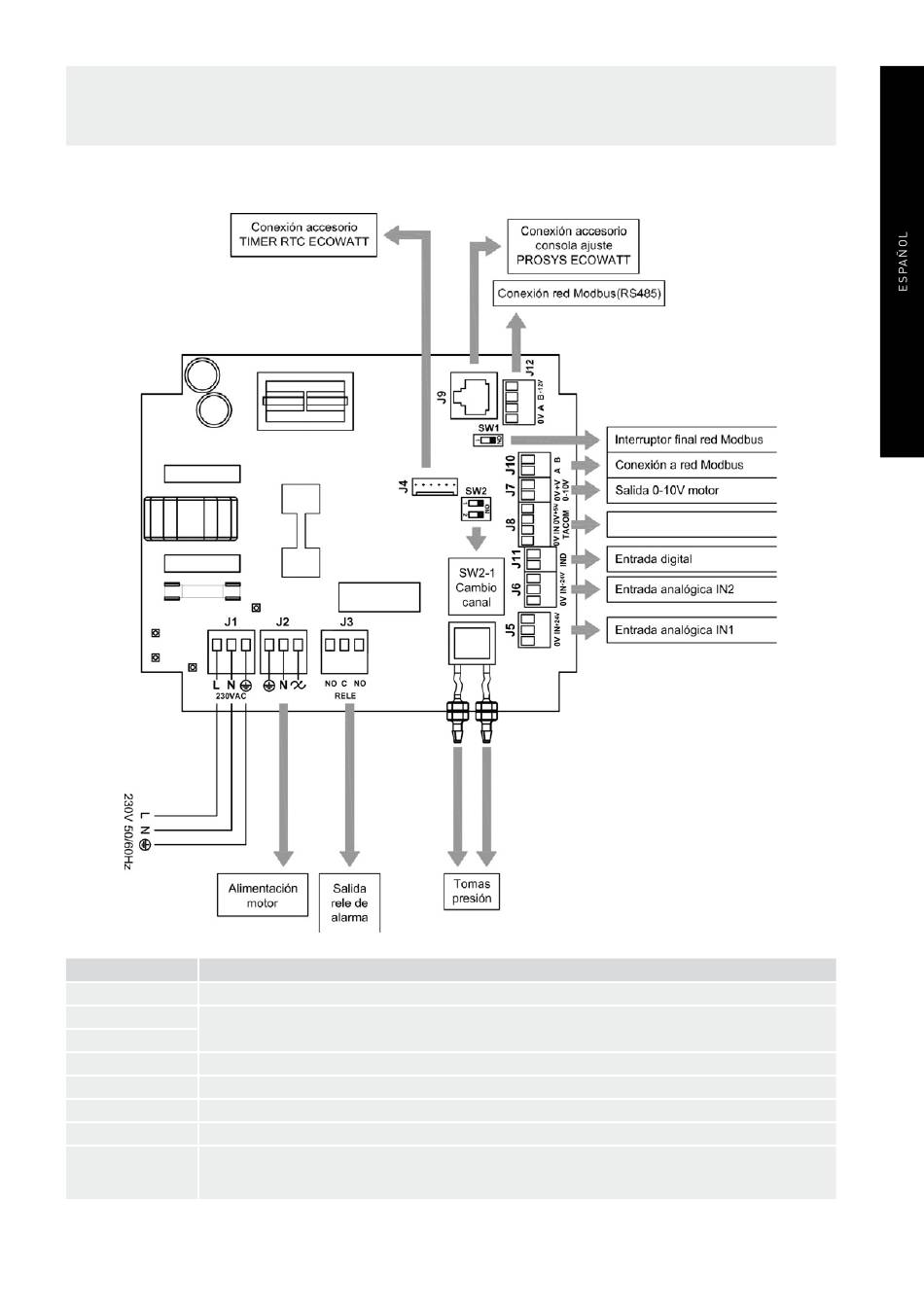

4.2. CONEXIONADO ELÉCTRICO Y DETALLE PLACA INTERNA
Entradas
Descripción
L, N, GND (J1)
Alimentación eléctrica. 220-230 V AC 50 Hz
Toma presión 1
Toma para conectar conducto presión según modo funcionamiento
Toma presión 2
Conector (J4)
Entrada para conexión con accesorio programador horario TIMER RTC ECOWATT
0V, IN, +24V (J5)
Entrada Analógica IN1 4-20 mA ó 0-10V
0V, IN, +24V (J6)
Entrada Analógica IN2 4-20 mA ó 0-10V
RJ45 (J9)
Entrada para conexión con accesorio control remoto PROSYS ECOWATT
IND (J11)
Entrada Digital para función noche o modo funcionamiento MIN/MAX.
En estado abierto el ventilador pasa a velocidad noche o velocidad mínima cuando el contacto se cierra.
En estado cerrado el ventilador pasa a velocidad noche o velocidad mínima cuando el contacto se abre.
Cuentarrevoluciones motor
5
