Group
Status
Remote Modbus
Comunicación Remota
Abrir Interruptor
Cerrar Interruptor
Remote
Bloqueo 79 por pulso
Desbloqueo 79 por pulso
Control local
Telecontrol
Rearme
IEC60870-5-103
Comunicación IEC60870-5-103
Abrir Interruptor
Cerrar Interruptor
IEC60870-5-103
Bloqueo 79 por pulso
Desbloqueo 79 por pulso
Control local
Telecontrol
Rearme
En los estados del 52 y el 79, se ha asignado un bit a cada estado del automata, para que
en caso de tener que observar la oscilografía, poder ver la evolución de dicho
automatismo.
A continuación vamos a dar una breve descripción de los estados generales:
Disparo: El equipo ha disparado. Este bit es el or de todos los disparos, de cualquiera
de las funciones, más la entrada de disparo externo. Si se desea que una función no
genere disparo, debe prohibirse individualmente. En el caso de la entrada de disparo
externo, basta con no configurarla.

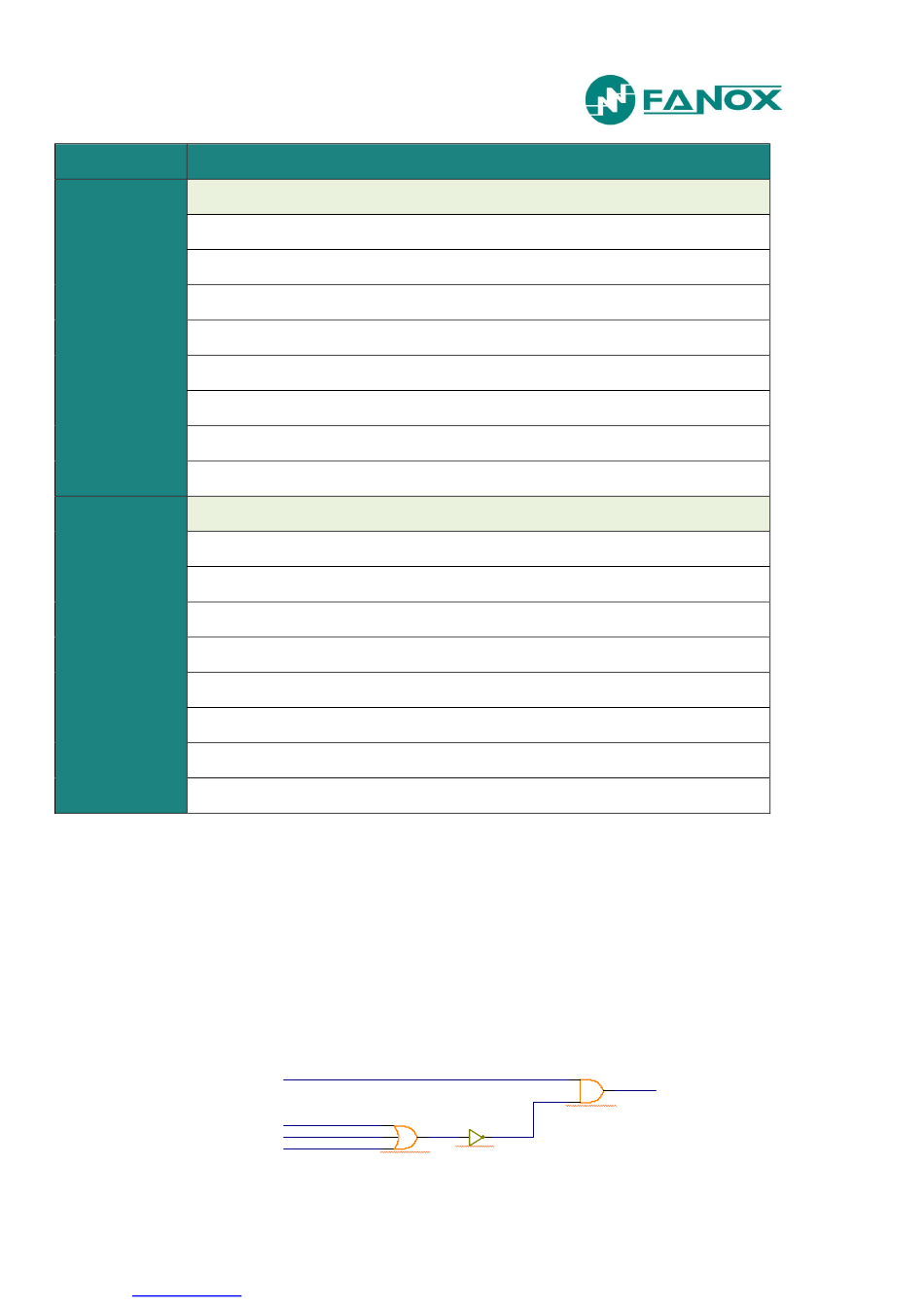

El bit de Ready aglutina el funcionamiento correcto del relé y posee la siguiente
lógica:
www.fanox.com
Operación
Error de medida
Error de protección
Ajustes por defecto
Rev.07
Ready
56/212
