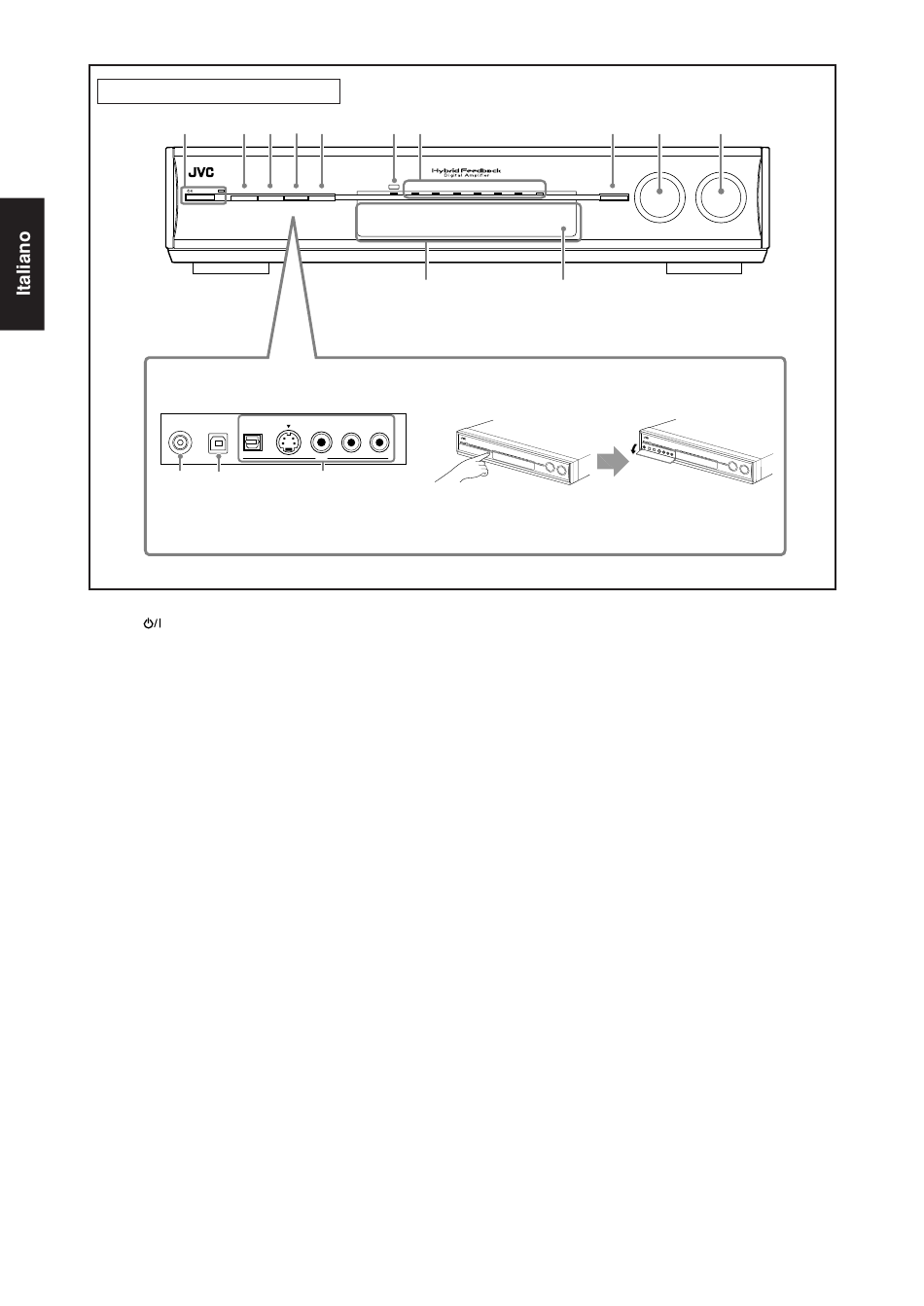

Pannello frontale

1 2
A U D I O / V I D E O C O N T R O L R E C E I V E R
STANDBY/ON CC CONVERTER
DIGITAL
PHONES USB
q w
Parte interna del frontalino
1 Tasto
STANDBY/ON e spia standby (19)
2 Tasto CC CONVERTER (22)
3 Tasto SETTING (25, 27)
4 Tasto ADJUST (34, 36)
5 Tasto SURROUND (50)
6 Spia HDMI (10, 11, 13, 14, 20)
7 Spie di sorgente (19)
DVR/DVD, VCR, VIDEO, TV, USB, FM/AM, AUX
8 • Tasto SET (25, 28, 34, 36)
• Tasto TUNER PRESET (41)
4
3 4 5 6 7
HDMI DVR / DVD VCR
SETTING ADJUST SURROUND
PUSH-OPEN
r
S-VIDEO
VIDEO L – AUDIO – R
AUX
e
8
VIDEO TV USB FM/AM AUX
SET / TUNER PRESET
t
Per aprire il frontalino
Premere sull'indicazione PUSH-OPEN.
9 • SOURCE SELECTOR (19, 41)
• MULTI JOG (25, 27, 28, 34, 36, 50)
p Comando MASTER VOLUME (20)
q Jack PHONES (21)
w Terminale USB (17)
e Jack d'ingresso AUX (15)
Terminale ottico digitale, jack S-video, jack VIDEO e jack
AUDIO
r Display (vedere di seguito) (5)
t Sensore telecomando (6)
9 p
SOURCE MASTER
SELECTOR VOLUME
/ MULTI JOG
