Programación de WindLDR
La página Comunicación en Configuración de área de función se emplea para programar las estaciones principal y
secundarias de vínculo de datos.
Como estos parámetros están relacionados con el programa del usuario, dicho programa se debe descargar al módulo de la
CPU después de cambiar alguno de ellos.
Estación principal de vínculo de datos

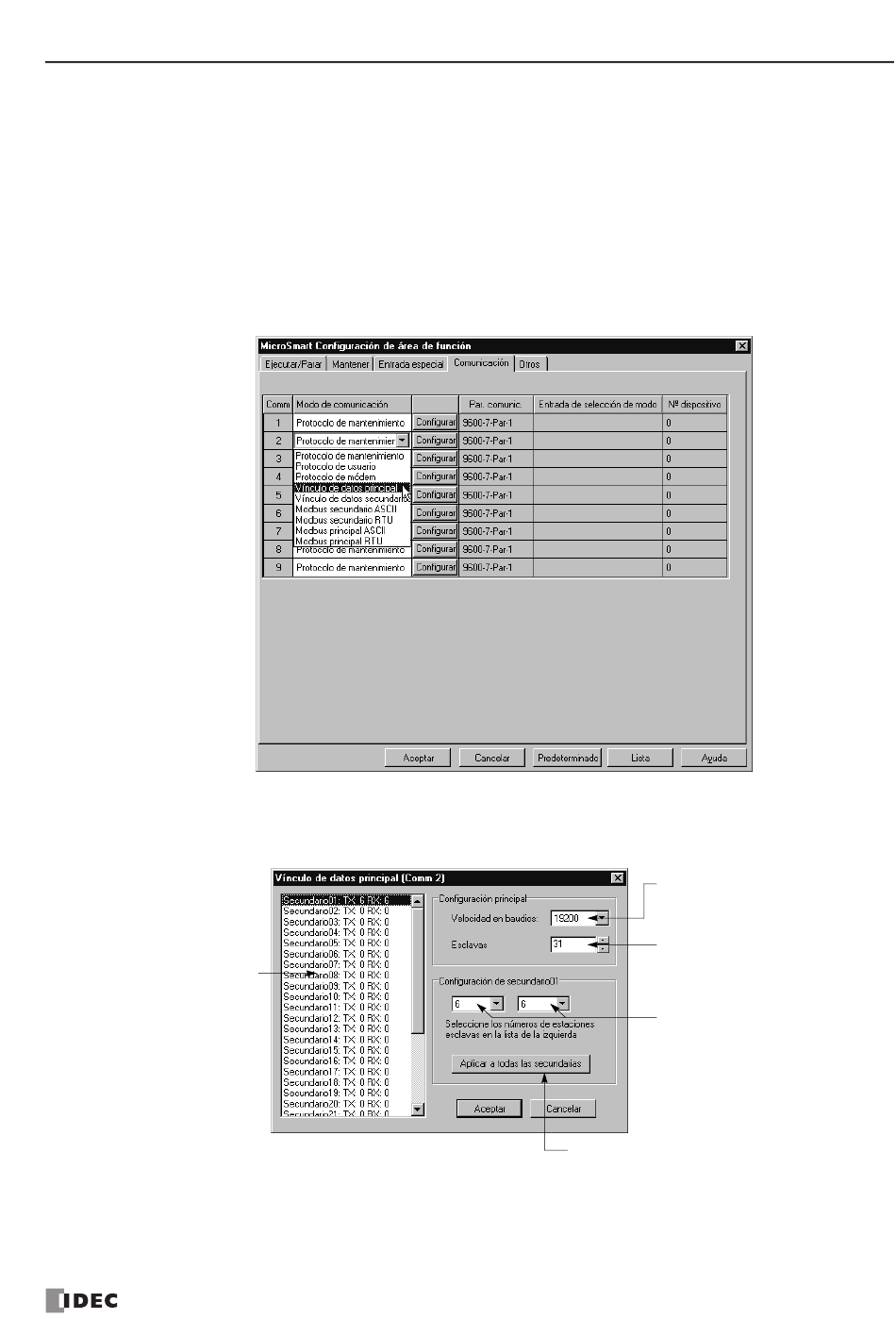

1. Desde la barra de menú de WindLDR, seleccione Configurar > Configuración de área de función. Aparece el
cuadro de diálogo Configuración de área de función.
2. Haga clic en la ficha Comunicación y seleccione Vínculo de datos principal en la lista desplegable Puerto 2.
3. Aparece el cuadro de diálogo Configuración principal de vínculos de datos. Seleccione una velocidad en baudios y
la cantidad de estaciones secundarias. Seleccione un número de estación secundaria en la lista de la izquierda y
defina los parámetros tal y como se muestra a continuación.
Número de estación
secundaria
01 a 31
TX: Transmitir desde principal
RX: Recibir en principal
Cantidad de datos
seleccionados
0 a 6 palabras
Nota: Cuando el sistema de vínculo de datos incluye MICRO
seleccione como velocidad de transmisión 19200 bps y seleccione 2
palabras de datos de transmisión/recepción para MICRO
4. Haga clic en el botón Aceptar.
3
o MICRO
3 3
o MICRO C.
FC5A M S U '
ICRO MART SER S
27: C
OMUNICACIÓN DE VÍNCULO DE DATOS
Velocidad en baudios
19200, 38400, ó 57600 bps
Cantidad de estaciones
secundarias
de 1 a 31
Cantidad de datos de
transmisión/recepción (palabras)
Seleccionar la cantidad de
registros de datos para transmitir
y recibir datos por estación
secundaria: 0 a 6 palabras
Selecciona las mismas cantidades de
3
C,
datos de transmisión y recepción para
todas las estaciones secundarias.
