Sección 5 • Mantenimiento/servicio
INSTALACIÓN DE LA PALA DEL ROTOR COMPUERTA
4. Instale el buje del clavo amortiguador (120) en
la pala del rotor compuerta (111) desde la parte
posterior de la pala. Asegúrese de que el buje esté
completamente asentado.
5. Coloque el conjunto de la pala sobre el soporte del
rotor compuerta. Coloque el amortiguador sobre
el clavo.
6. Instale la arandela (119) y la argolla (130) en el
conjunto del rotor compuerta. El bisel de la argo-
lla debe estar en el lado opuesto a la pala del rotor
compuerta. Después de que la pala del rotor com-
puerta y el soporte estén armados, debería haber
una pequeña cantidad de movimiento rotacional
entre el rotor compuerta y el soporte.

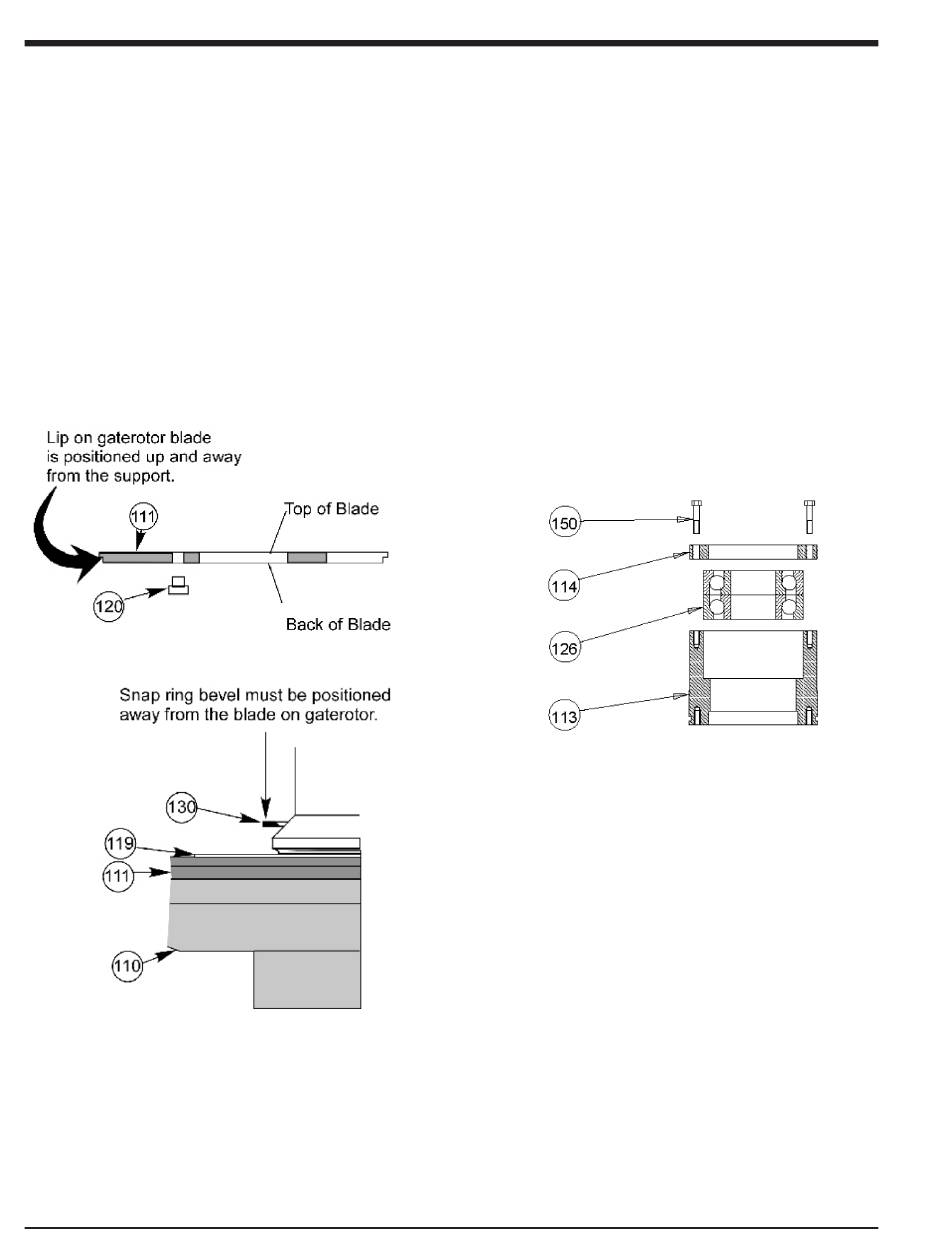

Figura 5-36. Instalación de la pala del rotor
compuerta
5 – 42
Manual de instalación, operación y mantenimiento de compresores VSS/VSM • Emerson • 35391SD_SP
REMOCIÓN DE RODAMIENTO DE EMPUJE DEL ROTOR
COMPUERTA
Para quitar los rodamientos de empuje en unidades VSM:
7. Quite los pernos (150) del anillo prensa (114), vea
la Figura 5-36.
8. Quite el anillo prensa del rodamiento de empuje.
9. Quite los rodamientos de empuje (126) de la car-
casa (113.
Para quitar los rodamientos de empuje en las unidades
VSS:
10. Retire el anillo retenedor del soporte del rotor
compuerta.
11. Quite los rodamientos del soporte.
12. Quite el retenedor de rodamiento del rodillo
interno.
Figura 5-37. Rodamiento de empuje del
rotor compuerta
INSTALACIÓN DE RODAMIENTO DE EMPUJE DEL ROTOR
COMPUERTA
Para la instalación de rodamientos de empuje en unida-
des VSS:
13. Instale los rodamientos de empuje (126) en la car-
casa de manera que queden frente a frente. Los la-
dos más largos de los rodillos internos se colocan
juntos. Una ligera aplicación de aceite lubricante
limpio de compresor debe ser usada para facilitar la
instalación de los rodamientos en la carcasa.
14. Centre el anillo retenedor de rodamiento en la car-
casa, use sellador Loctite® 242 y apriete uniforme-
mente los pernos al valor de torque recomendado,
vea la Figura 5-38.
Para la instalación de rodamientos de empuje en
