3.4 Macro 0
Uso general
( configuración por defecto )
Características
Características específicas
La macro 0 permite utilizar el accionamiento en una
configuración por defecto para uso general.
Características estándar
•
La macro 0 puede utilizarse en el modo
Terminal o Teclado
•
En el modo Terminal, el control digital se
obtiene mediante los contactos
RUN FORWARD (Marcha adelante),
RUN REVERSE (Marcha inversa) y
JOG SELECT (Seleccionar velocidad lenta)
•
Las entradas de velocidad/frecuencia
analógicas, ya sean locales o remotas, o el
ajuste de la velocidad/frecuencia se realiza
mediante el teclado
•
El control de la velocidad mediante el
teclado puede ser unidireccional o
bidireccional
•
Selección de modos de entradas analógicas
•
Velocidad lenta/Frecuencia/velocidad
prefijada ajustables
•
Ajuste de las velocidades/frecuencias
máxima y mínima
•
Ajuste de rampas de aceleración y
deceleración
•
Rampa S
•
Velocidades/frecuencias de salto
•
Selección de modos de parada
•
Selección de modo de frenado
•
Entrada del termistor del motor
•
Lógica negativa para las entradas digitales
(EUR> se puede seleccionar la lógica positiva)
•
EUR> Ajuste de las ganancias PI del bucle de
corriente
•
USA> Indicación de la demanda de
velocidad/frecuencia
•
USA> Puede seleccionarse el control digital
mediante contactos momentáneos de tres
hilos
•
Salidas analógicas SPEED (Velocidad) y
TORQUE (Par)
•
OL> Salida digital AT SPEED (A velocidad)
•
CL> Salida digital AT ZERO SPEED
(A velocidad cero)
•
OL> Entrada digital External trip
(Desconexión externa)
Unidrive User Guide
Issue code: udxe5
•
CL> Entrada digital Drive enable
(Activar accionamiento)
•
Entrada digital RESET (Reinicio) del
accionamiento
Conexiones de señalización para la
macro 0
Relé de estado
Accionamiento en perfecto estado
Referencia 1 de
velocidad/frecuencia analógica
(remota)
Conexiones para señal
de entrada de un solo
terminal
Conexiones para señal
de entrada diferencial
Referencia 2 de
velocidad/frecuencia
analógica (local)
VELOCIDAD
PAR
Termistor del motor
OL> A VELOCIDAD
CL> A VELOCIDAD CERO
REINICIO
SELECCIONAR
VELOCIDAD LENTA
MARCHA ADELANTE
MARCHA INVERSA
LOCAL / REMOTO
OL> Desconexión
externa
CL> Activar
accionamiento

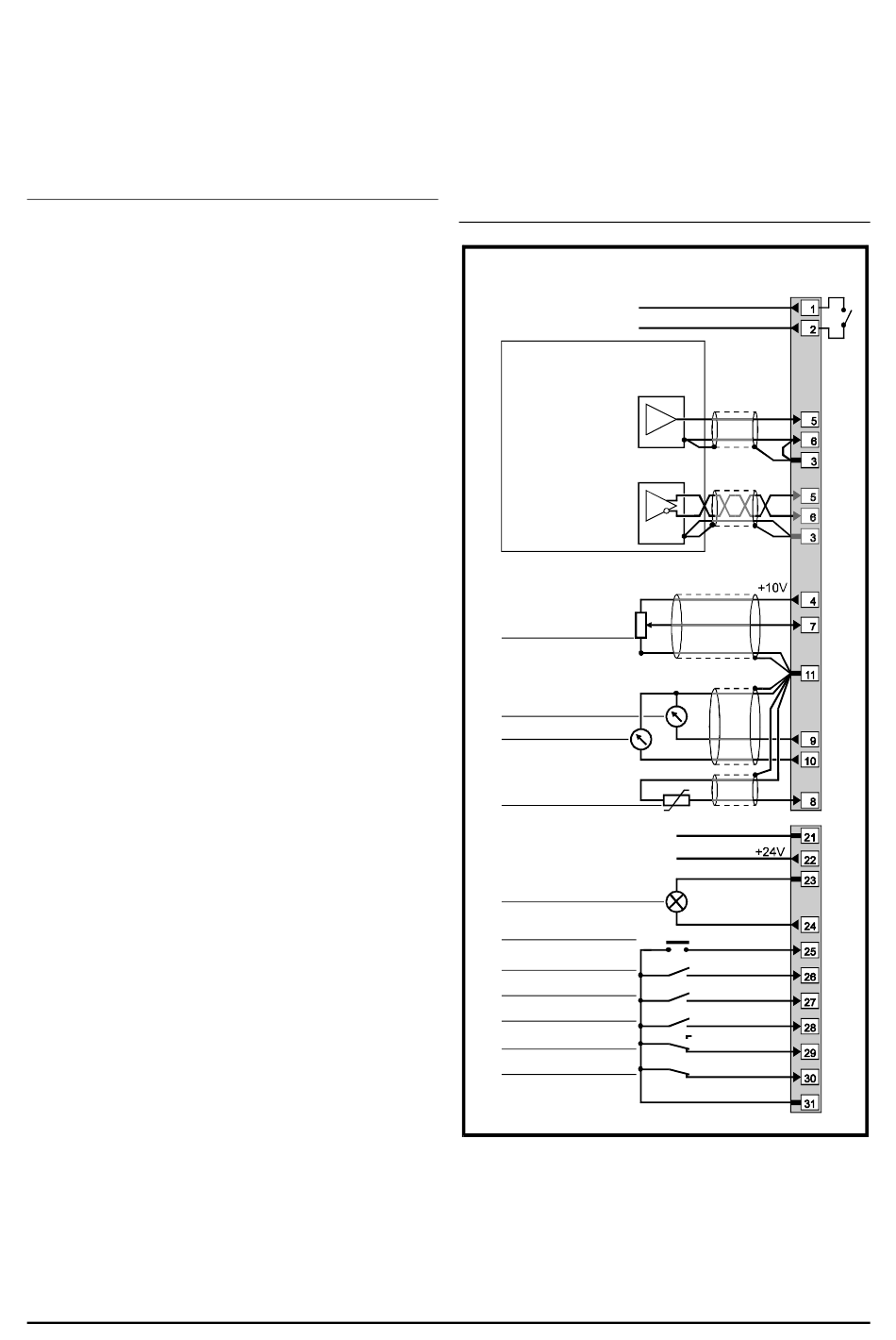

Figura 3-1 Conexiones de señalización de
control y del termistor
para la macro 0
Consulte las especificaciones eléctricas en el
Apéndice C Conexiones de señalización.
Configuración del accionamiento 3-3
Conector de
señalización
Común a 0 V
Común a 0 V
Común a 0 V
Común a 0 V
Común a 0 V
REMOTO
LOCAL
Común a 0 V
