5.14 Funzionamento del sistema

Pressostati:

La logica di funzionamento, è la seguente:
P1
P2

Pressostato collegato all'ingresso B accende e spegne la Pompa 1

Pressostato collegato all'ingresso C accende e spegne la pompa 2

Sensore di pressione:

RP è il differenziale di pressione, ed indica la variazione di pressione intorno al Set-Point per cui le pompe sono
accese. Nei sistemi con display si imposta direttamente. Nei sistemi senza display si imposta DP in percentuale del
Set-Point. RP = SP*DP. Per maggiori informazioni vedi Figura 17 e Figura 18
La logica di funzionamento, è la seguente:
Pompe
P1
P2
Pompe
P1
P2

La prima pompa parte quando la pressione scende sotto il Set Point e si ferma quando è raggiunta la
pressione Set Point + pressione differenziale di ripartenza.

La seconda pompa parte quando la pressione scende sotto il Set Point meno metà della pressione
differenziale di ripartenza, o il 2% del Set Point se si usano vasi sopra i 100 litri. Si ferma quando nell'impianto
si raggiunge la pressione Set Point + pressione differenziale di ripartenza.
Attenzione Se si utilizza la configurazione via DIP SWITCH la pressione differenziale di ripartenza è
calcolata come SP * DP. Se il set point è di 4 bar e DP è il 50%, la pressione di ripartenza RP è 2bar.
Le indicazioni pompa P1 e P2 sono solo indicative. Se la modalità di scambio è attivata le pompe P1 e
P2 vengono alternate come specificato nella modalità di scambio.
Le due pompe saranno sempre avviate alternativamente con un intervallo minimo di 2 secondi l'una
dall'altra.
Esempio di Regolazione con vaso di espansione Standard e Regolazione con vaso di espansione Aggiuntivo:
SP= 4 bar
RP= 2 bar Attenzione: se si imposta DP (tramite i trimmer) RP=SP*DP

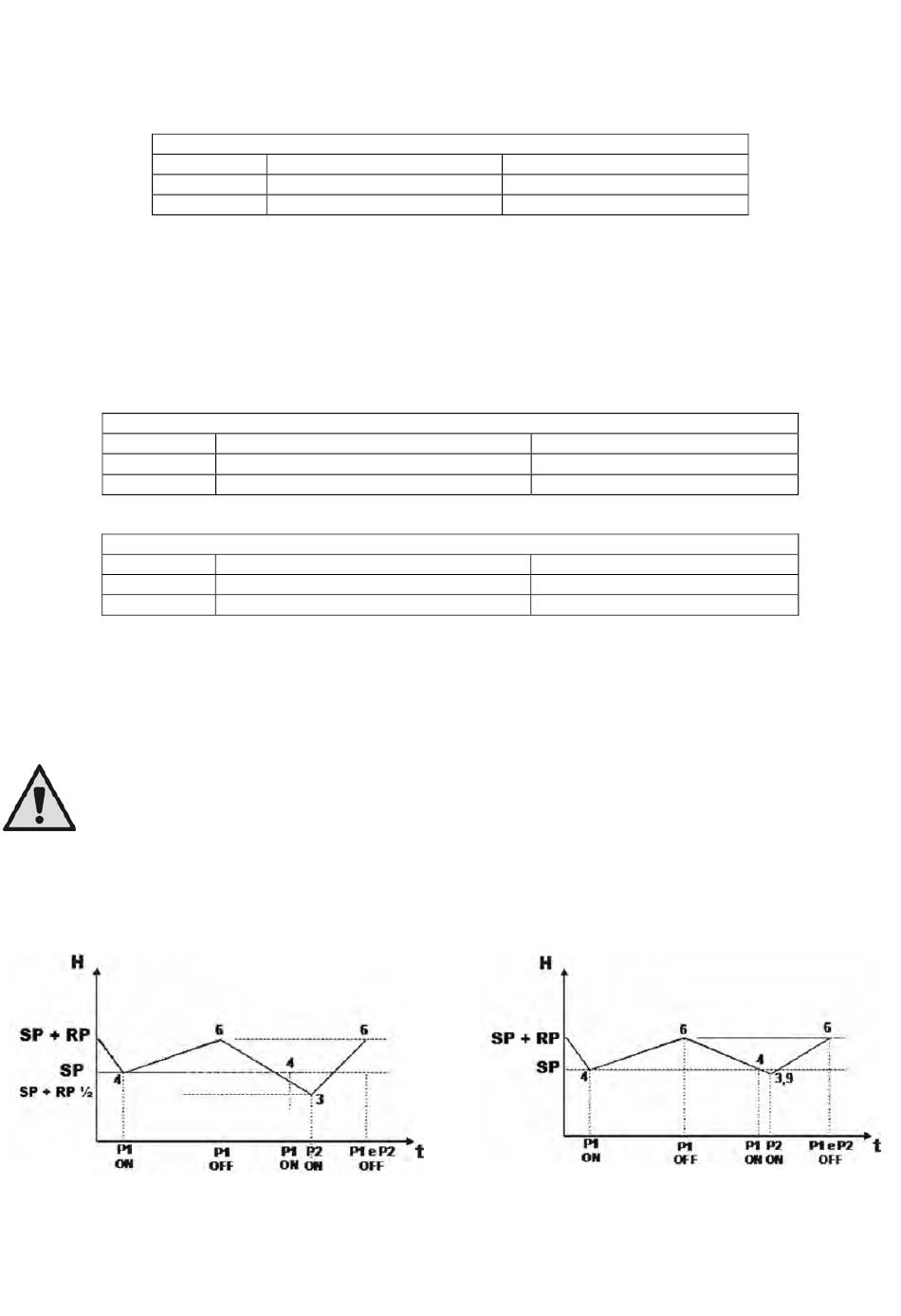

Figura 17: Regolazione con vaso di espansione < 100 litri
Funzionamento pressurizzazione con pressostati
Avvio
Pressostato B = CHIUSO
Pressostato C = CHIUSO

Tabella 2: Funzionamento pressurizzazione con pressostati

Funzionamento pressurizzazione vaso standard < 100 litri
Avvio
Pressione impianto <= SP
Pressione Impianto <= SP – RP/2
Tabella 3: Funzionamento pressurizzazione vaso standard < 100 litri
Funzionamento con vaso di espansione Aggiuntivo > 100 litri
Avvio
Pressione impianto <= SP
Pressione Impianto <= SP – 2%
Tabella 4: Funzionamento con vaso di espansione Aggiuntivo > 100 litri
ITALIANO
Arresto
Pressostato B = APERTO
Pressostato C = APERTO
Pressione impianto => SP+RP
Pressione impianto => SP+RP
Pressione impianto => SP+RP
Pressione impianto => SP+RP
Figura 18: Regolazione con vaso di espansione
22
Arresto
Arresto
>
100 litri
