6.13 A rendszer működése
Működés két úszókapcsolóval vagy szint szondákkal
A működés logikája a következő:

Az úszókapcsoló vagy szint szonda mely a B jelű bemenethez van bekötve képes bekapcsolni a P1 szivattyút
és kikapcsolni mindkettőt.

A C jelű bemenethez bekötött úszókapcsoló vagy szint szonda képes bekapcsolni a P2 szivattyút.
Működés három úszókapcsolóval vagy szint szondákkal
A működés logikája a következő:

Az úszókapcsoló vagy szint szonda mely a B jelű bemenethez van bekötve képes bekapcsolni a
P1 szivattyút.

A C jelű bemenethez bekötött úszókapcsoló vagy szint szonda képes bekapcsolni a P2 szivattyút.

Mindkét szivattyú leállításához az A jelű bemenethez bekötött úszókapcsoló vagy szint szonda
beavatkozása szükséges.
Megjegyzés: A három úszókapcsolóval működő rendszert olyan mély és szűk tartályokhoz
javasoljuk, melyeknél nincs elegendő hely az úszókapcsolók szabad mozgásához!
Működés mélység szenzorral display kiépítettsége esetén
Ha kijelzővel rendelkező E.BOX-nál mélység szenzort használ, egymástól függetlenül beállítható a P1 és a P2
szivattyú indítási szintje, valamint mindkettőnek a leállítási szintje a következőképpen:

A "HA" lesz a P1 és P2 szivattyú lekapcsolási szintje.

A "HB" lesz a P1 szivattyú indítási szintje.

A "HC" lesz a P2 szivattyú indítási szintje.
Lehetséges a tartály maximális vagy minimális vízszintjéhez tartozó alarmok beállítása is.
.

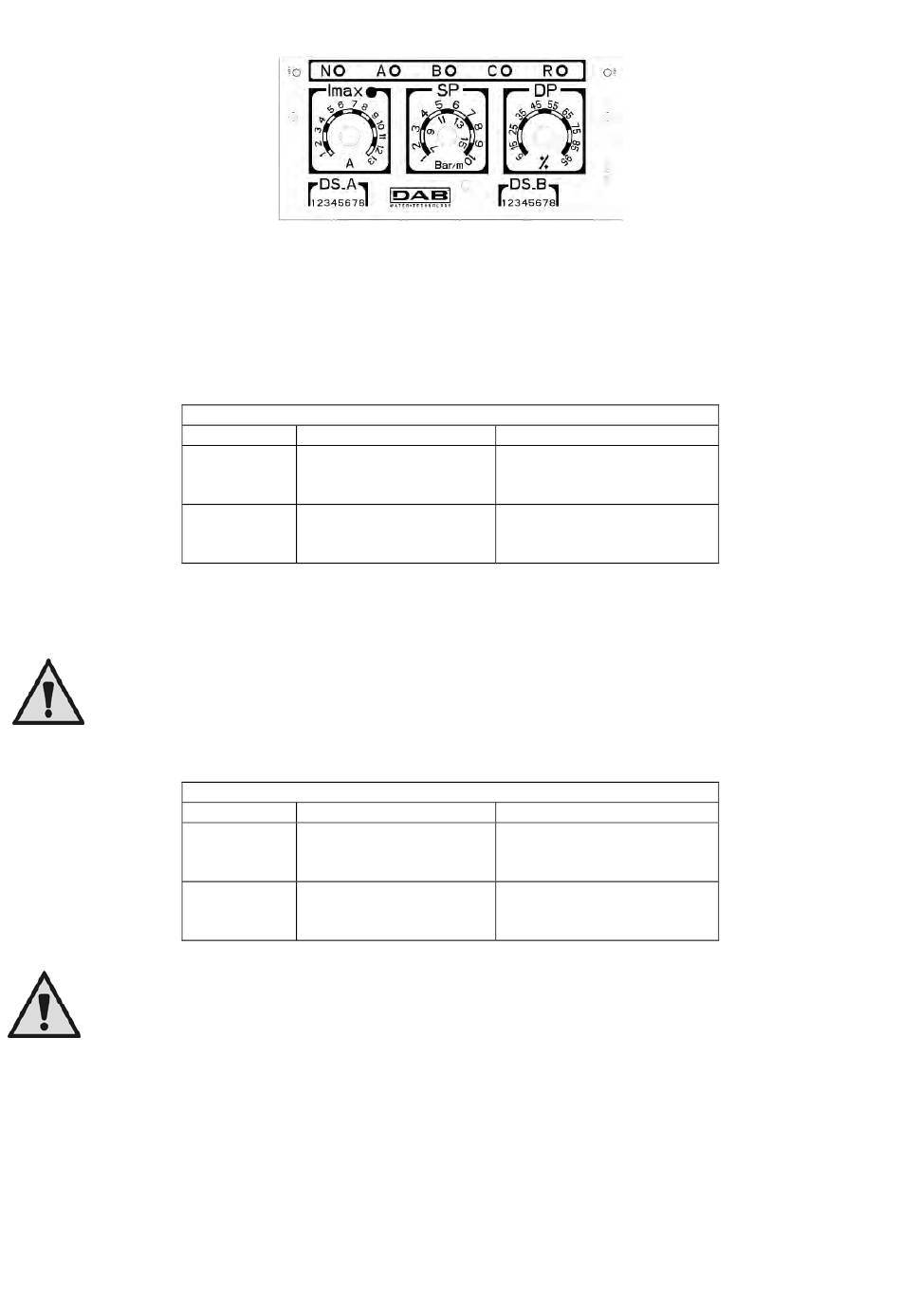

29 ábra.: A névleges áramerősség, az SPés DP beállítása
2 úszókapcsolós "feltöltés" jellegű működés
Avvio
Úszókapcsoló
Szivattyú
szint szonda mely a B-
P1
hez van bekötve.
Úszókapcsoló
Szivattyú
szint szonda mely a C-
P2
hez van bekötve.
5.táblázat.: 2 úszókapcsolóval működő "feltöltés" jellegű működés
3 úszókapcsolós "feltöltés" jellegű működés
Indítást végzi
Úszókapcsoló
Szivattyú
szint szonda mely a B-
P1
hez van bekötve.
Úszókapcsoló
Szivattyú
szint szonda mely a C-
P2
hez van bekötve.
6.táblázat: 3 úszókapcsolóval működő "feltöltés" jellegű működés
MAGYAR
Arresto
vagy Úszókapcsoló vagy szint
szonda mely a B-hez van
bekötve.
vagy Úszókapcsoló vagy szint
szonda mely a B-hez van
bekötve.
Leállítást végzi
vagy Úszókapcsoló vagy szint
szonda mely az A-hoz van
bekötve.
vagy Úszókapcsoló vagy szint
szonda mely az A-hoz van
bekötve.
