8.6 A nyomásszenzor bekötése
A nyomás szenzornak a sorkapcsokhoz való bekötését a 46.ábra mutatja be:
8.7 Működés presszosztátokkal
Ha a presszosztátokkal való működés mellett dönt, akkor azokat a nyomásfokozó berendezés nyomóágához kell
bekötni. A használandó presszosztátok a B és C jelű presszosztátok és bekötésüket a következő fejezet szerint kell
elvégezni.
8.8 A presszosztátok bekötése
A presszosztátokat a 47 ábra szerint kell bekötni a B és C jelű sorkapocshoz.
8.9 Az alacsony nyomású presszosztát bekötése
A KIWA szabvány betartása érdekében a szivattyúk szívóágába be kell kötni egy alacsony nyomáshoz való
presszosztátot mely úgy van kalibrálva, hogy vízhiány esetén beavatkozzon. A presszosztátot az E.BOX N jelű
sorkapcsához kell bekötni és az érintkezőnek ki kell nyitnia amikor a nyomás a minimum szint alá süllyed. Ez kiváltja a
KIWA szabványnak megfelelő alacsony nyomás alarmot, az egység leáll és a reszetelés csak manuális lehet,
ahogyan a KIWA szabvány előírja.
8.10 Beállítás kijelző és konfigurációs varázsló (wizard) segítségével
Az E.BOX D készülék konfigurálható egy egyszerű konfigurációs varázsló segitségével, mivel a készülék bekéri az
összes szükséges paramétert a saját konfigurálációjához.
következőképpen: bekapcsoláskor meg kell nyomni a "SET és a "+" gombokat. A telepítő varázslóban (wizardban)
való navigálásnál a következő nyomógombok használhatók:

"MODE" gomb a kijelzett paraméter elfogadásához és a következő paraméterre való áttéréshez,

1 másodpercnél tovább benyomva tartott "MODE" gomb :a paraméter megválasztás terén történő
visszalépéshez,

a "-" és "+" gombokkal változtatható a paraméter értéke.
MAGYAR
47.ábra: A presszosztátok bekötésének sorkapcsai
4 – 20mA-es nyomás szenzor bekötése
Sorkapocs Bekötendő kábel
11 - OUT/GND (barna)
12 +VCC (fehér)

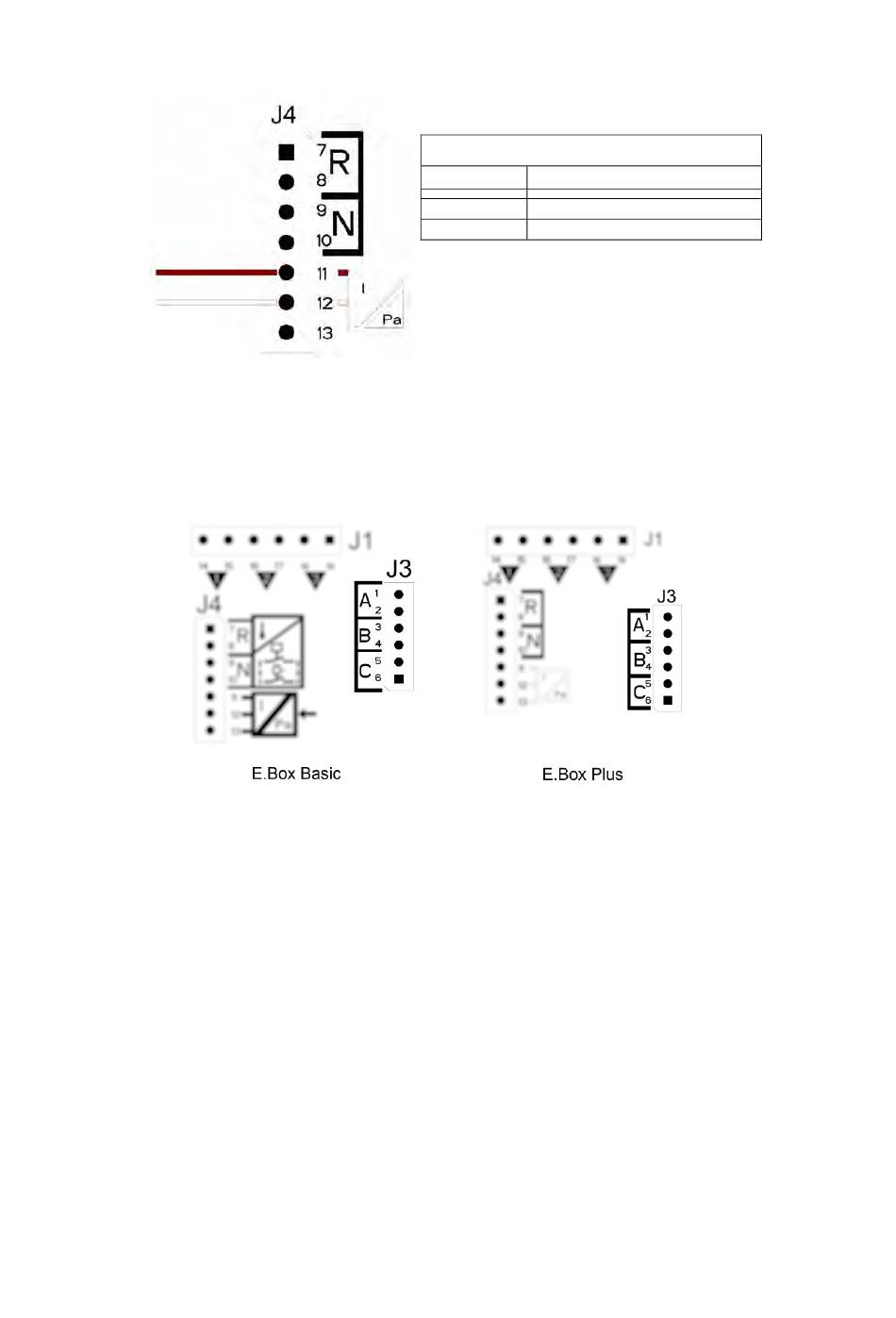

46.ábra: A nyomás szenzor bekötése
Ha szükséges, akkor ez a varázsló előhívható a
