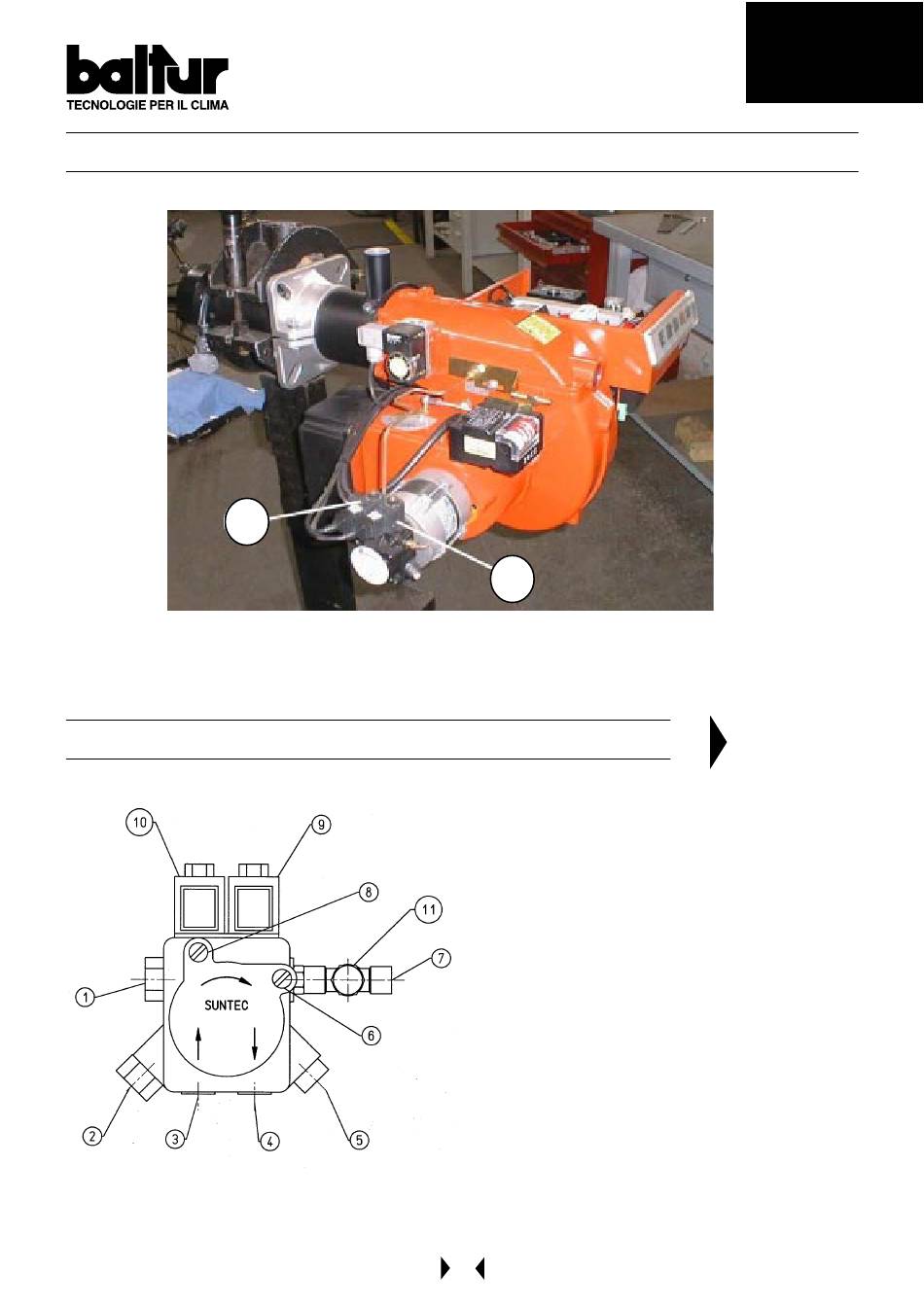

SCHEMA DI PRINCIPIO CIRCUITO IDRAULICO

10
PARTICOLARI POMPA SUNTEC AT 3 45C 9558
9
1 REGOLATORE BASSA PRESSIONE (1° FIAMMA) 10 BAR
2 REGOLATORE ALTA PRESSIONE (2° FIAMMA) 22 BAR
3 ASPIRAZIONE
4 RITORNO
5 SFOGO ARIA (1/8")
6 ATTACCO VUOTOMETRO (1/8")
7 MANDATA ALL'UGELLO
8 USCITA IN PRESSIONE SOLO 2° FIAMMA
(ATTACCO MANOMETRO 1/8")
9 VALVOLA SOLENOIDE 1° FIAMMA
(NORMALMENTE CHIUSA)
10 VALVOLA SOLENOIDE 2° FIAMMA
(NORMALMENTE APERTA)
11 USCITA IN PRESSIONE 1° E 2° FIAMMA
(ATTACCO MANOMETRO 1/8")
N.B. La pompa viene pre-regolata ad una pressione di
10 bar (1° fiamma) e 22 bar (2° fiamma).
