Conexión - ABB PSTX30-600-70 Manual De Instalación Y Puesta En Servicio

En este capítulo encontrará una breve guía para la conexión,
configuración y puesta en servicio sencillas del arrancador suave.
Este producto se ha fabricado y probado cuidadosamente,
pero se pueden producir daños durante el transporte. Por lo
tanto, debe seguir las siguientes instrucciones:
PRECAUCIÓN
Tensión peligrosa: Puede causar la muerte o lesiones
graves. Ponga el interruptor de alimentación en la
posición Off y bloquee siempre todas las tomas de
2 corriente eléctrica que alimentan este dispositivo
antes de comenzar a trabajar con el equipo.
¡AVISO!
La instalación de las conexiones eléctricas solo debe
ser realizada por personal autorizado. Observe todas
las leyes y las normas.
¡AVISO!
Antes de conectar los arrancadores suaves
PSTX30...PSTX170 por primera vez a la tensión
operativa, aplique tensión de alimentación de control
para abrir los relés del by-pass. (consulte el capítulo
2.1 Conexión). Lo anterior resulta necesario para
evitar que el equipo arranque de forma accidental
mientras está conectado a la tensión operativa.
INFORMACIÓN
El personal de ABB está obligado a seguir las
instrucciones que se describen en
ABB CISE 15.4.
2.1 Conexión
1. Para instalar el arrancador suave,
consulte el capítulo 4 Instalación.
INFORMACIÓN
Puede conectar los arrancadores suaves PSTX En
1
línea y Dentro del triángulo
2. Conecte el circuito principal: terminales 1L1 - 3L2 -
5L3 al lado de la línea
6T3 al lado del motor
Use las conexiones de los cables de PSTX30...105,
consulte la Figura 2.2 y la conexión de los terminales
de PSTX142...570, consulte la Figura 2.3.
3. Conecte el lado de la línea de los terminales 1L1, 3L2,
5L3. Consulte
a los terminales 2T1, 4T2, 6T3 del lado del motor,
2
consulte en la Figura 2.2 y la Figura 2.3.
INFORMACIÓN
Utilice solo cables del mismo tamaño cuando
conecte 2 cables a cada terminal. (Solo posible para
PSTX30...105).
12 Inicio rápido
2
, consulte la Figura 2.1.
1
y los terminales 2T1 - 4T2 -
2
, consulte la Figura 2.2.
1
y la Figura 2.2. Conecte el motor
| Manual de instalación y puesta en servicio |
1
PSTX
M

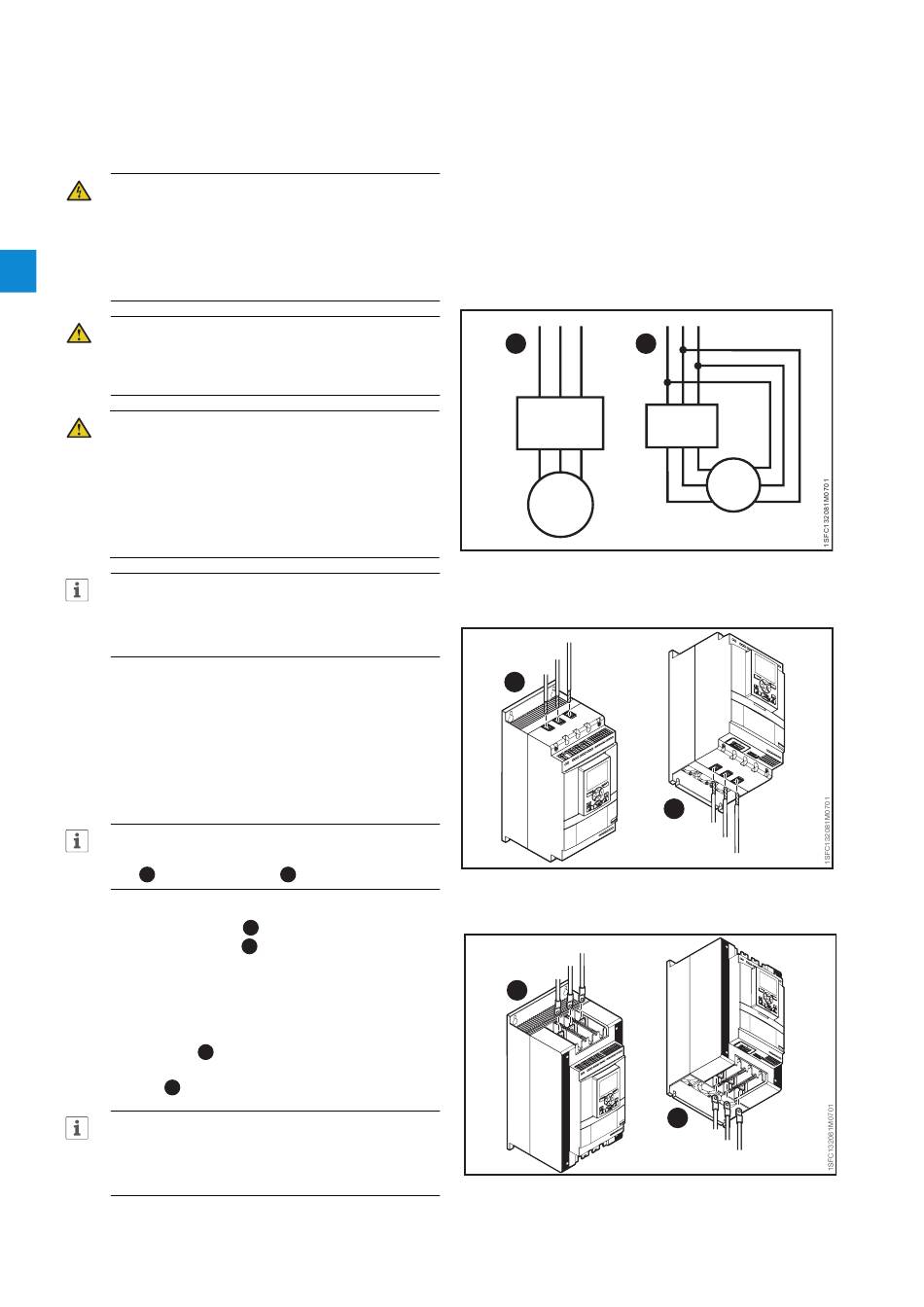

Figura 2.1
Conexión En línea (1) y Dentro del triángulo (2)
5L3
3L2
1L1
1
Lado de línea
Figura 2.2
Pinzas de conexión de terminales
5L3
3L2
1L2
1
Lado de línea
Figura 2.3
Barras de conexión de terminales
1SFC132081M0701
2
PSTX
M
Lado de
2
motor
2T1
4T2
6T3
2
Lado de
motor
2T1
4T2
6T3
